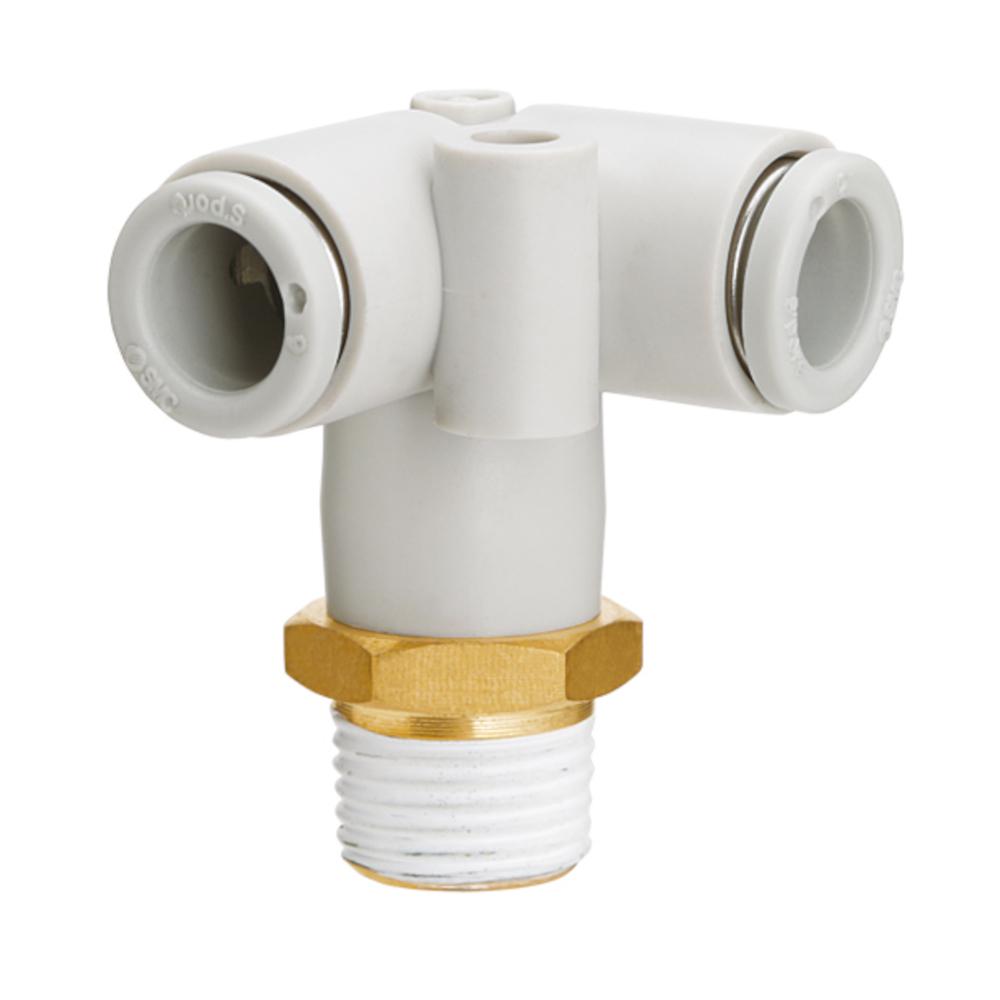

3D-Einschraubwinkel KQ2D - Edelstahl oder Messing/PBT - mit Gewindeabdichtung - Schlauch-Außen-Ø 4 bis 12 mm - AG R 1/8" bis 1/2" - VE 2 bis 10 Stück - Preis per Stück
| € 7,60 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 75,96)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973000984227
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| VE | 10 Stück |
Einsatzbereich
- Der 3D-Einschraubwinkel KQ2D wird eingesetzt, wenn bei der Montage von pneumatischen Systemen eine flexible und mehrdimensionale Leitungsführung erforderlich ist.
- Er eignet sich ideal für den Einsatz in der Automatisierungstechnik, im Maschinenbau sowie in komplexen Steuer- und Versorgungssystemen, in denen variable Leitungsführungen gefordert sind.
- Besonders vorteilhaft ist der Einsatz bei häufigen Umrüstungen und Erweiterungen von Anlagen.
- Der 3D-Einschraubwinkel KQ2D besteht aus hochwertigen Materialien wie POM für den Druckring sowie Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303 für die Metallkomponenten.
- Das Anschlussgewinde ist mit einer Gewindeabdichtung versehen.
- Durch seine spezielle 3D-Konstruktion bietet er eine flexible und mehrdimensionale Schlauchführung, die sich optimal an unterschiedliche Einbausituationen anpassen lässt.
- Die kompakte Bauform erlaubt den Einsatz auch in sehr beengten Einbauräumen.
- Die präzise gefertigten Dichtflächen sorgen für eine dauerhaft sichere und dichte Verbindung, selbst bei häufigem Umstecken der Schläuche.
- Material - Edelstahl 303, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - R 1/8" bis 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 12 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 10 bis 22 mm
- Breite/Tiefe - 19,9 bis 32,9 mm
- Höhe - 27,4 bis 50,4 mm
- Gewicht - 9,2 bis 60,6 g
- Mindestabnahme - 2, 5 oder 10 Stück
- Preis per Stück
Ausführungen (37)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
973000984227 | Messing | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984228 | Messing vernickelt | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984229 | Messing | 4 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984230 | Messing vernickelt | 4 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000983438 | Messing | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984231 | Messing vernickelt | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000983439 | Messing | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984232 | Messing vernickelt | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984233 | Messing | 6 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984234 | Messing vernickelt | 6 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984235 | Messing | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984236 | Messing vernickelt | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581145 | Edelstahl | 8 mm | R 1/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000983442 | Messing | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984237 | Messing vernickelt | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581146 | Edelstahl | 8 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984238 | Messing | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984239 | Messing vernickelt | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581147 | Edelstahl | 8 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984240 | Messing | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984241 | Messing vernickelt | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581148 | Edelstahl | 10 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984242 | Messing | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984243 | Messing vernickelt | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581149 | Edelstahl | 10 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984244 | Messing | 10 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984245 | Messing vernickelt | 10 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581150 | Edelstahl | 10 mm | R 1/2" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984246 | Messing | 12 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984247 | Messing vernickelt | 12 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581151 | Edelstahl | 12 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984248 | Messing | 12 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984249 | Messing vernickelt | 12 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581152 | Edelstahl | 12 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984250 | Messing | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000984251 | Messing vernickelt | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581153 | Edelstahl | 12 mm | R 1/2" | 2 Stück |
|
|||||||||
|
|||||||||||||||
