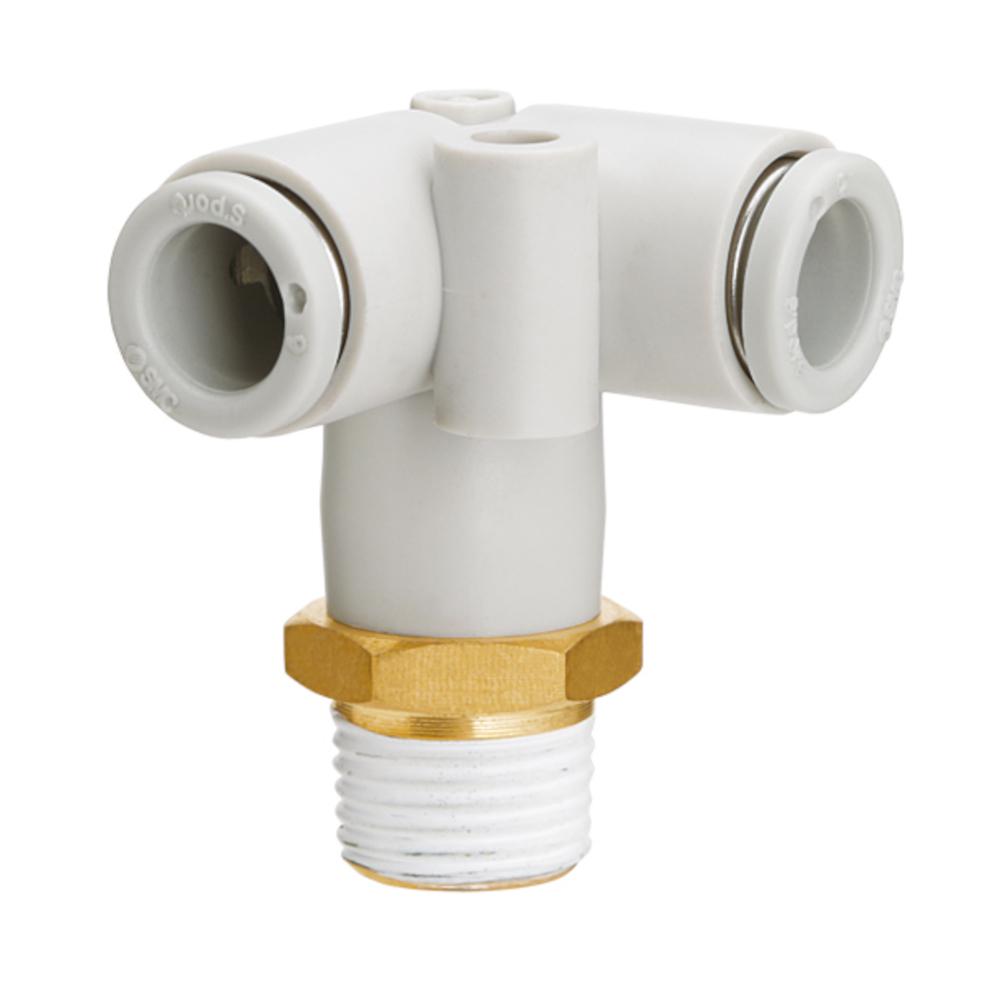

3D-Einschraubwinkel KQ2D - Edelstahl oder Messing/PBT - mit Gewindeabdichtung - ovaler Druckring - Schlauch-Außen-Ø 4 oder 6 mm - AG R 1/8" bis 3/8" - VE 2 oder 10 Stück - Preis per Stück
Einsatzbereich
- Der 3D-Einschraubwinkel KQ2D wird eingesetzt, wenn bei der Montage von pneumatischen Systemen eine flexible und mehrdimensionale Leitungsführung erforderlich ist.
- Er eignet sich ideal für den Einsatz in der Automatisierungstechnik, im Maschinenbau sowie in komplexen Steuer- und Versorgungssystemen, in denen variable Leitungsführungen gefordert sind.
- Besonders vorteilhaft ist der Einsatz bei häufigen Umrüstungen und Erweiterungen von Anlagen.
- Der 3D-Einschraubwinkel KQ2D besteht aus hochwertigen Materialien wie POM für den Druckring sowie Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303 für die Metallkomponenten.
- Das Anschlussgewinde ist mit einer Gewindeabdichtung versehen.
- Der ovale Druckring erleichtert das Einführen und Lösen der Schläuche erheblich und ermöglicht so eine schnelle, werkzeuglose Montage.
- Durch seine spezielle 3D-Konstruktion bietet er eine flexible und mehrdimensionale Schlauchführung, die sich optimal an unterschiedliche Einbausituationen anpassen lässt.
- Die kompakte Bauform erlaubt den Einsatz auch in sehr beengten Einbauräumen.
- Die präzise gefertigten Dichtflächen sorgen für eine dauerhaft sichere und dichte Verbindung, selbst bei häufigem Umstecken der Schläuche.
- Material - Edelstahl 303, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - R 1/8" bis 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 10 bis 17 mm
- Breite/Tiefe - 20,8 bis 25,3 mm
- Höhe - 27,4 bis 35,3 mm
- Gewicht - 9,2 bis 31 g
- Mindestabnahme - 2 oder 10 Stück
- Preis per Stück
Ausführungen (15)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558815 | Messing | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558816 | Messing vernickelt | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581140 | Edelstahl | 4 mm | R 1/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558817 | Messing | 4 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558818 | Messing vernickelt | 4 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581141 | Edelstahl | 4 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558825 | Messing | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558826 | Messing vernickelt | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581142 | Edelstahl | 6 mm | R 1/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558827 | Messing | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558828 | Messing vernickelt | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581143 | Edelstahl | 6 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558829 | Messing | 6 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558830 | Messing vernickelt | 6 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001581144 | Edelstahl | 6 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
