Kranarme für Gabelstapler

Kranarm für Stapler: Machen Sie Ihren Gabelstapler zum mobilen Kran

In Handwerk, Industrie und Logistik ist der Gabelstapler das zentrale Arbeitsgerät für den innerbetrieblichen Transport. Doch seine klassische Funktion – das Anheben von unterfahrbaren Lasten wie Paletten – stößt dort an ihre Grenzen, wo Güter nicht unterfahren werden können oder von oben gehoben werden müssen. Hier verwandelt ein Kranarm für Stapler (oft auch als Lastarm oder Kranausleger bezeichnet) Ihr Flurförderzeug in wenigen Augenblicken in einen flexiblen Mobilkran.

Funktionsweise und Einsatzvorteile von Stapler-Kranarmen

Ein Gabelstapler ist standardmäßig für den Lastschwerpunkt nahe am Gabelrücken konzipiert. Müssen jedoch Maschinenteile gewartet, Big Bags verladen oder Güter über Hindernisse hinweg gehoben werden, reichen Standard-Gabelzinken nicht aus.

Ein Gabelstapler Kranarm wird einfach mit den Gabelzinken in die vorgesehenen Einfahrtaschen aufgenommen und sicher am Gabelträger fixiert. Am vorderen Ende des Auslegers befindet sich ein drehbarer Sicherheitswirbelhaken, an dem Anschlagmittel wie Ketten, Hebebänder oder Rundschlingen befestigt werden.

Die zentralen Vorteile im Betriebsalltag:

• Erweiterung der Reichweite: Mit einem Lastarm für Stapler erreichen Sie Positionen, die für die kurzen Gabelzinken unerreichbar wären, beispielsweise die zweite Reihe auf einer LKW-Ladefläche oder tiefe Positionen in Maschinenanlagen.
• Heben von oben: Viele Güter, wie Motoren, Getriebe oder Betonteile, besitzen Kranösen und dürfen nicht auf Gabeln balanciert werden. Der Kranarm ermöglicht das fachgerechte, vertikale Anheben.
• Kosteneffizienz: Die Anschaffung eines Anbaugeräts ist deutlich günstiger als die Miete eines Autokrans oder die Installation eines stationären Hallenkrans.
• Flexibilität: Der Umbau dauert meist nur wenige Minuten, sodass der Stapler schnell wieder für Palettenarbeiten verfügbar ist.

Typenvergleich: Starr, Teleskopierbar oder Höhenverstellbar?

Bei der Auswahl des richtigen Anbaugeräts entscheidet der Einsatzzweck über die Bauart. Der Markt unterscheidet primär zwischen drei Varianten, die jeweils spezifische Vor- und Nachteile bieten.

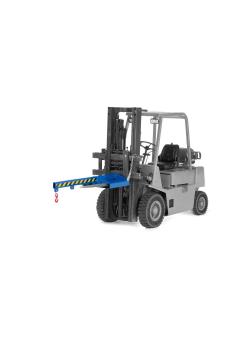

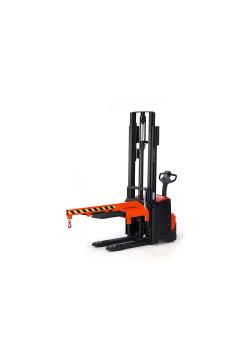

1. Starre Lastarme (Typ starr)

Der starre Lastarm für Stapler ist die robusteste und kostengünstigste Variante. Er besteht aus einer festen Stahlkonstruktion ohne bewegliche Teile am Ausleger selbst.

• Einsatzgebiet: Ideal für wiederkehrende Arbeiten mit gleichbleibenden Anforderungen, bei denen keine variable Reichweite benötigt wird.
• Vorteil: Hohe Tragkraft bei geringem Eigengewicht, da keine teleskopierbaren Elemente das Gewicht erhöhen. Wartungsarm.

2. Teleskopierbare Kranarme (Teleskoplader)

Ein teleskopierbarer Kranarm bietet maximale Flexibilität. Er besteht aus einem innenliegenden Teil, der aus dem starren Grundrahmen herausgezogen werden kann. Die Fixierung erfolgt meist über Steckbolzen in verschiedenen Rastermaßen (z. B. alle 150 mm).

• Einsatzgebiet: Wenn Sie wechselnde Lasten in unterschiedlichen Entfernungen heben müssen oder die Reichweite des Gabelstaplers temporär stark verlängert werden muss.
• Vorteil: Sie können die Länge des Hebelarms exakt an die Situation anpassen. Eingefahren ist das Anbaugerät kompakt und wendig; ausgefahren bietet es maximale Reichweite.

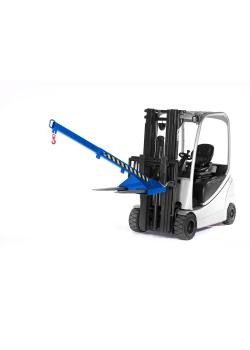

3. Höhenverstellbare Kranausleger

Ein höhenverstellbarer Kranausleger für Gabelstapler lässt sich nicht nur in der Länge (oft ebenfalls teleskopierbar), sondern auch im Neigungswinkel verstellen. Dies geschieht entweder mechanisch über ein Stecksystem oder hydraulisch.

• Einsatzgebiet: Unverzichtbar, wenn die maximale Hubhöhe des Staplermastes nicht ausreicht oder wenn über hohe Hindernisse (z. B. Zäune, Maschinenwände) hinweg gehoben werden muss.
• Vorteil: Durch den steilen Winkel (oft bis zu 45 Grad) gewinnen Sie signifikant an Hubhöhe, unabhängig von der Hubmast-Begrenzung des Staplers.

Technische Auswahlkriterien: Worauf Sie vor dem Kauf achten müssen

Damit der Kranarm Gabelstapler und Last sicher verbindet, müssen vor der Bestellung technische Parameter abgeglichen werden. Ein Fehlkauf kann hier nicht nur zu Inkompatibilität führen, sondern auch Sicherheitsrisiken bergen.

Tragfähigkeit und Resttragkraft

Das wichtigste Kriterium ist die Traglast. Hersteller geben für Kranarme meist eine maximale Tragfähigkeit an (z. B. 2.500 kg oder 5.000 kg). Achtung: Diese Angabe bezieht sich nur auf das Anbaugerät selbst! Die tatsächliche Hubleistung wird durch das sogenannte Resttragfähigkeitsdiagramm Ihres Gabelstaplers bestimmt.

Da der Kranarm den Lastschwerpunkt weit nach vorne verlagert (großer Hebelarm), sinkt die Last, die der Stapler heben kann, drastisch, je weiter der Arm ausgefahren wird. Prüfen Sie vor dem Kauf, ob Ihr Stapler das Gewicht des Anbaugeräts plus das Gewicht der Last bei der gewünschten Auslage heben darf.

Abmessungen der Einfahrtaschen

Der Kranarm wird auf die Gabelzinken geschoben. Damit dies spielfrei und sicher funktioniert, müssen die Maße der Einfahrtaschen zu Ihren Gabelzinken passen.

• Messen Sie die Breite und Dicke (Höhe) Ihrer Gabelzinken.
• Messen Sie den Abstand der Gabelzinken zueinander (Gabelaußenabstand).
• Vergleichen Sie diese Werte mit den Innenmaßen der Einfahrtaschen des Kranarms. Es sollte genügend Spiel vorhanden sein, um die Gabeln einzuführen, aber nicht so viel, dass der Arm wackelt.

Sicherung gegen Abrutschen

Ein absolutes Muss für die Sicherheit ist die Abrutschsicherung. Da beim Bremsen oder Neigen Kräfte wirken, muss der Kranarm fest mit dem Gabelträger verbunden sein.

• Kettensicherung: Eine Kette wird um den Gabelträger gelegt und straff gespannt. Dies ist die gängigste und sicherste Methode.
• Bolzensicherung: Bei manchen Modellen greift ein Bolzen hinter den Gabelrücken. Dies erfordert jedoch exakt passende Maße.
• Flügelschrauben/Klemmschrauben: Dienen oft nur zur Fixierung gegen Wackeln, ersetzen aber meist nicht die vorgeschriebene Kettensicherung gemäß UVV.

Sicherheitsanforderungen und gesetzliche Vorschriften (DGUV & CE)

Der Einsatz eines Kranauslegers für Gabelstapler verändert die Physik des Fahrzeugs grundlegend. Aus einem kompakten Stapler wird ein Hebelarm-System. Daher gelten im gewerblichen Bereich strenge Vorschriften.

Das Lastdiagramm lesen und verstehen

Jeder seriöse Kranarm verfügt über ein eigenes Lastdiagramm (meist als Aufkleber am Gerät oder in der Bedienungsanleitung). Dieses Diagramm zeigt an, wie viel Gewicht an welcher Position des Arms (Hakenposition 1 bis X) gehoben werden darf.

• Beispiel: Ein 2,5-Tonnen-Kranarm darf an der innersten Position vielleicht die vollen 2.500 kg heben. An der äußersten Spitze, bei voller Teleskopierung, sinkt diese Last oft auf wenige hundert Kilogramm.
• Wichtig: Der Fahrer muss dieses Diagramm kennen und verstehen. Das Überladen der Spitze führt zum Kippen des Staplers oder zum Bruch des Arms.

Pendelnde Lasten vermeiden

Im Gegensatz zu einer fest auf den Gabeln stehenden Palette kann eine am Haken hängende Last pendeln. Dieses Pendeln verlagert den Schwerpunkt dynamisch und kann den Gabelstapler in Kurven schnell zum Umkippen bringen.

• Fahren Sie mit hängender Last nur im Kriechgang (Schrittgeschwindigkeit).
• Halten Sie die Last so tief wie möglich über dem Boden (bodennah verfahren).
• Verwenden Sie bei großen, sperrigen Teilen Leitseile, um Drehbewegungen zu verhindern.

Prüfung und Zulassung

Achten Sie beim Kauf auf das CE-Zeichen und eine Konformitätserklärung. Dies bestätigt, dass das Produkt den europäischen Sicherheitsrichtlinien entspricht. Im Betrieb muss der Kranarm als Lastaufnahmemittel regelmäßig (mindestens einmal jährlich) im Rahmen der UVV-Prüfung (DGUV Regel 100-500) durch eine sachkundige Person geprüft werden. Dabei werden Schweißnähte auf Risse, der Wirbelhaken auf Verformung und die Sicherungskette auf Verschleiß kontrolliert.

Stapler Kranarm: Die richtige Auswahl für Ihren Betrieb

Die Investition in einen Kranarm für Stapler erweitert die Einsatzmöglichkeiten Ihres Flurförderzeugs enorm und macht teure Spezialmaschinen oft überflüssig. Für die richtige Kaufentscheidung sollten Sie folgende Fragen klären:

1. Was wiegt die schwerste Last? (Bestimmt die Tragkraftklasse).
2. Wie weit muss ich reichen? (Bestimmt die Länge und ob ein Teleskoparm nötig ist).
3. Muss ich über Hindernisse heben? (Bestimmt, ob ein höhenverstellbares Modell nötig ist).
4. Passt der Arm auf meinen Stapler? (Einfahrtaschenmaße und Resttragfähigkeit prüfen).

Egal ob Sie sich für eine starre Ausführung für regelmäßige Standardaufgaben oder einen voll verstellbaren Teleskoplader für komplexe Montagearbeiten entscheiden: Ein hochwertiger, CE-konformer Kranarm ist ein unverzichtbares Werkzeug für sicheres und effizientes Materialhandling in Handwerk und Industrie.
