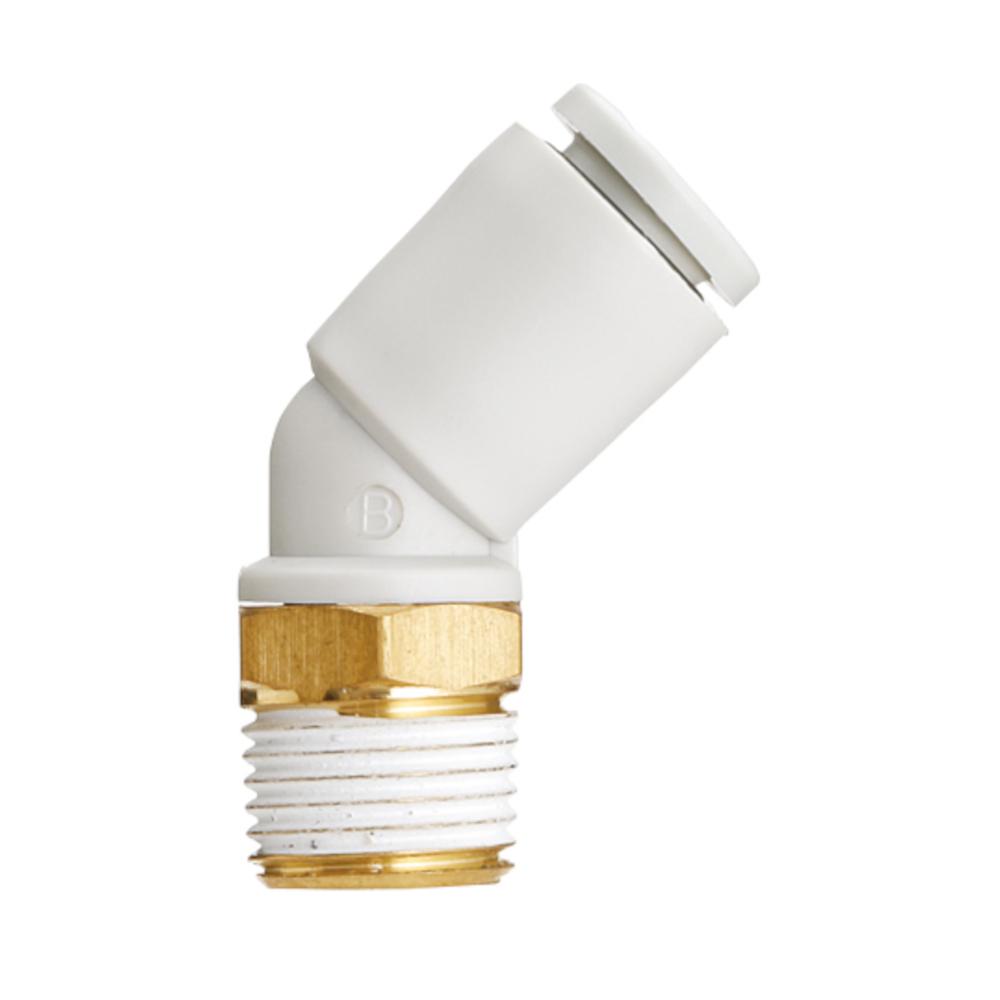

Einschraubwinkel 45° KQ2K - Messing/PBT - mit Gewindeabdichtung - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - AG R 1/8" bis 3/8" - 10 Stück - Preis per Stück
| € 7,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 71,80)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973001558910
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 3/8" |
Einsatzbereich
- Der Einschraubwinkel KQ2K wird eingesetzt, um pneumatische Schläuche unter einem 45°-Winkel an einen Gewindeanschluss anzuschließen und so die Leitungsführung optimal an die Anlagengegebenheiten anzupassen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in komplexen pneumatischen Steuer- und Versorgungssystemen.
- Besonders vorteilhaft ist sein Einsatz bei engen Einbauverhältnissen oder bei speziellen Schlauchverlegungen, bei denen ein sanfterer Biegeradius erforderlich ist.
- Der KQ2K trägt zu einer platzsparenden und effizienten Schlauchverlegung in pneumatischen Systemen bei.
- Der Einschraubwinkel KQ2K besteht aus widerstandsfähigem POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Durch den 45°-Winkel ermöglicht er eine optimierte Schlauchführung bei begrenztem Einbauraum und speziellen Leitungsverläufen.
- Das Anschlussgewinde ist mit einer Gewindeabdichtung versehen.
- Der ovale Druckring reduziert den Kraftaufwand beim Einführen und Lösen der Schläuche erheblich und erlaubt eine schnelle, werkzeuglose Montage.
- Die schwenkbare Bauweise unterstützt eine flexible Anpassung der Einbaurichtung an unterschiedliche Systemanforderungen.
- Die sorgfältige Verarbeitung gewährleistet eine dauerhaft dichte und sichere Verbindung auch bei häufigem Umstecken der Schläuche.
- Material - Messing / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 Mpa
- Anschlussgewinde - R 1/8" bis R 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Gewicht - ca. 5 bis 26 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (10)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558897 | Messing | 4 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558898 | Messing vernickelt | 4 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558899 | Messing | 4 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558900 | Messing vernickelt | 4 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558905 | Messing | 6 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558906 | Messing vernickelt | 6 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558907 | Messing | 6 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558908 | Messing vernickelt | 6 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558909 | Messing | 6 mm | R 3/8" |
|
|||||||||
|
||||||||||||||
|
|
973001558910 | Messing vernickelt | 6 mm | R 3/8" |
|
|||||||||
|
||||||||||||||
