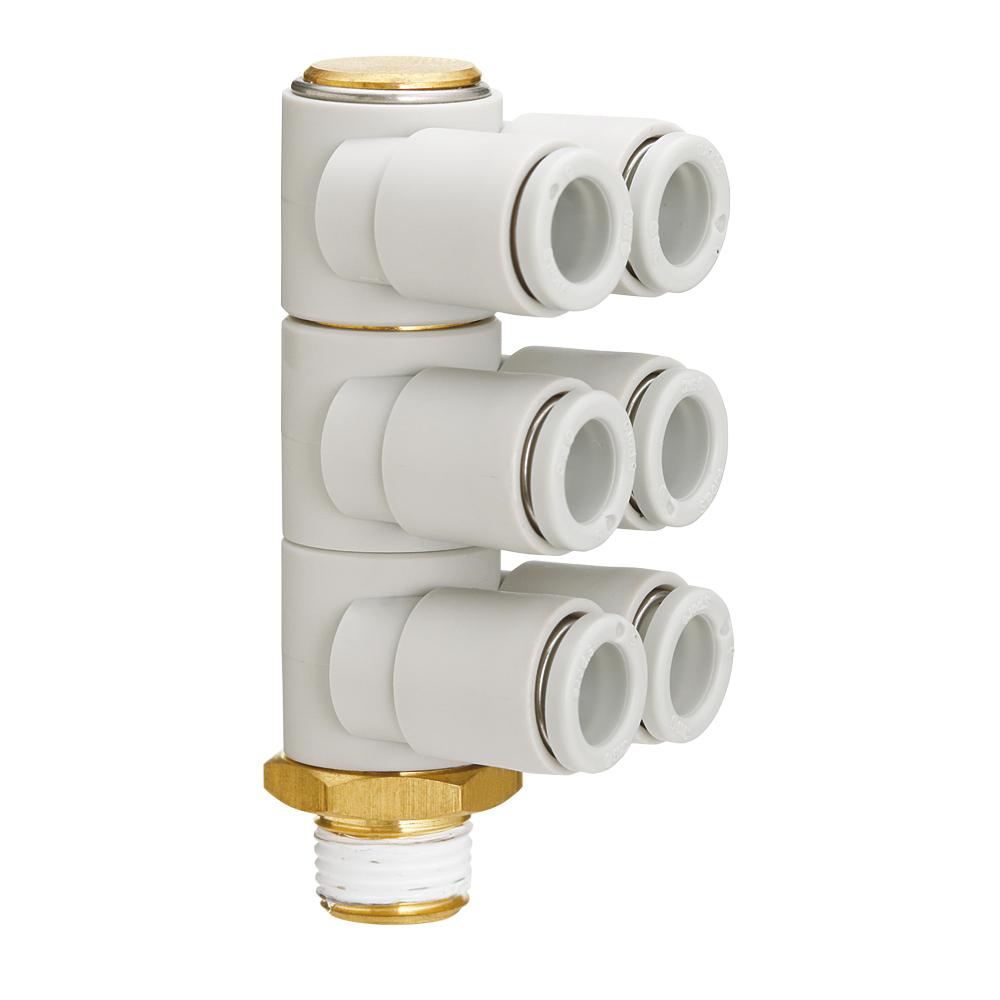

Einschraubwinkel 6-fach KQ2ZT - Messing/PBT - mit Flächendichtung - Schlauch-Ø 4 bis 10 mm - AG R 1/8" bis 3/8" - Preis per Stück
| € 26,25 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973001163382
Einsatzbereich
- Der Einschraubwinkel KQ2ZT mit Flächendichtung wird für die platzsparende Anbindung mehrerer Leitungen an einen Gewindeanschluss eingesetzt, wobei die Abdichtung direkt über die Dichtfläche erfolgt.
- Er eignet sich für Anwendungen in der Automatisierung, im Maschinenbau sowie in pneumatischen Steuerungssystemen mit häufigen Montage- und Demontagezyklen.
- Die Flächendichtung ermöglicht ein einfaches und sicheres Verschrauben ohne zusätzliche Abdichtmaterialien.
- Besonders vorteilhaft ist der Einsatz in Anwendungen, bei denen eine exakte Ausrichtung des Bauteils erforderlich ist.
- Der 6-fache Einschraubwinkel KQ2ZT besteht ebenfalls aus POM-Druckring sowie präzise gefertigten Metallkomponenten aus Messing.
- Die sechs Schlauchanschlüsse bieten eine platzsparende Leitungskonzentration.
- Die schwenkbare Bauweise erleichtert die flexible Anpassung an unterschiedliche Einbausituationen.
- Die Abdichtung erfolgt über eine integrierte Flächendichtung am Gewinde, die eine sichere Verbindung ohne zusätzliche Dichtmittel gewährleistet.
- Material - Messing / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - R 1/8" bis R 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 10 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 14 bis 21 mm
- Breite - 25,5 bis 34,1 mm
- Tiefe - 16,4 bis 31,8 mm
- Höhe - 53,8 bis 77 mm
- Gewicht - 29,9 bis 98,5 g
- Preis per Stück
Ausführungen (8)
Auswahl eingrenzen
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | |||||
|---|---|---|---|---|---|---|---|---|
|
973001163360 | 4 mm | R 1/8" |
|
||||
|
||||||||
|
973001163366 | 6 mm | R 1/8" |
|
||||
|
||||||||
|
973001163368 | 6 mm | R 1/4" |
|
||||
|
||||||||
|
973001163372 | 8 mm | R 1/8" |
|
||||
|
||||||||
|
973001163374 | 8 mm | R 1/4" |
|
||||
|
||||||||
|
973001163376 | 8 mm | R 3/8" |
|
||||
|
||||||||
|
973001163380 | 10 mm | R 1/4" |
|
||||
|
||||||||
|
|
973001163382 | 10 mm | R 3/8" |
|
||||
|
||||||||
