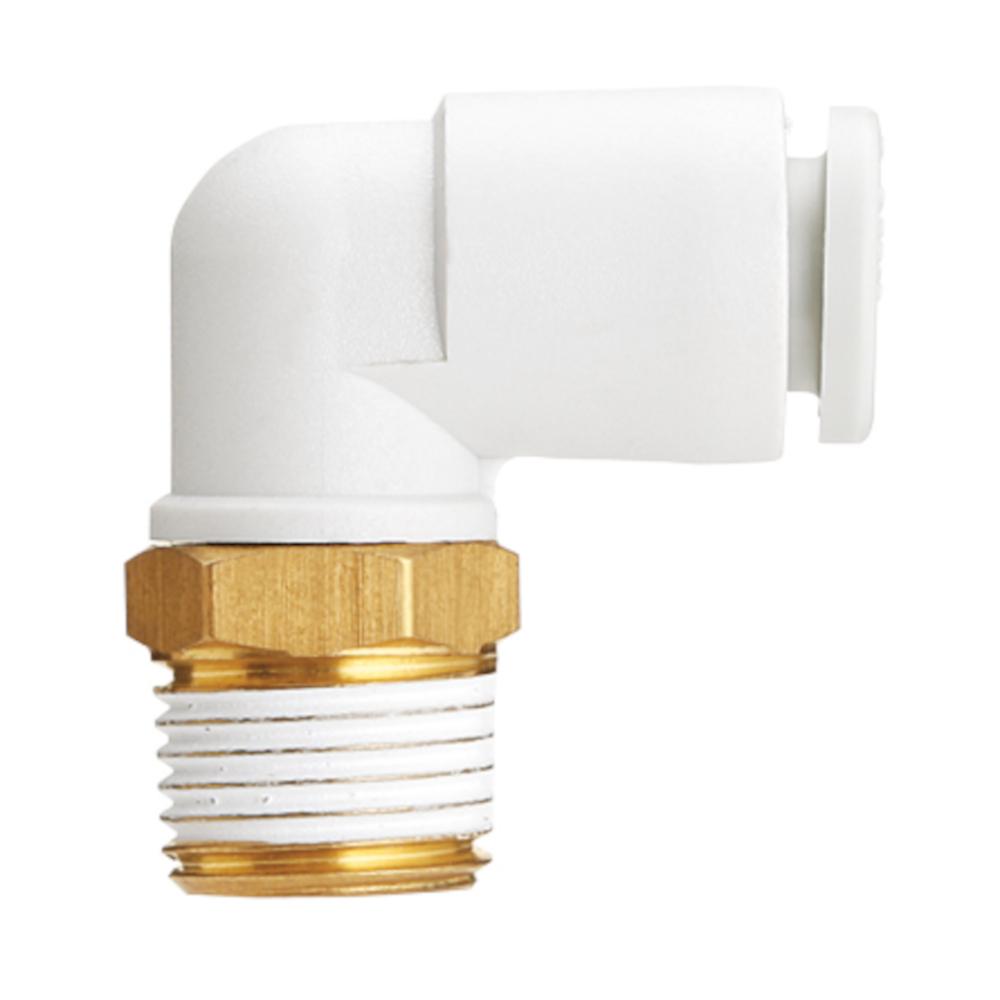

Einschraubwinkel KQ2L - Messing/PBT - mit Flächendichtung - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - AG G 1/8" bis 3/8" - VE 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2L wird verwendet, um pneumatische Schläuche an einen Gewindeanschluss im 90-Grad-Winkel platzsparend anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauverhältnissen.
- Besonders vorteilhaft ist sein Einsatz bei komplexen Anlagenlayouts, in denen flexible und exakte Leitungsführungen notwendig sind.
- Der KQ2L ermöglicht eine effiziente, sichere und wartungsfreundliche Installation pneumatischer Systeme.
- Der Einschraubwinkel KQ2L besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Durch seine 90-Grad-Bauform ermöglicht er den platzsparenden Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche und ermöglicht eine schnelle, werkzeuglose Montage.
- Die schwenkbare Bauweise erlaubt eine flexible Ausrichtung des Schlauchs beim Einbau, wodurch sich die Montage auch bei engen Platzverhältnissen problemlos realisieren lässt.
- Die präzise Verarbeitung stellt eine dauerhaft dichte und sichere Verbindung sicher, auch bei häufigem Umstecken.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 12 bis 21 mm
- Breite - 20,8 bis 26 mm
- Höhe - 20,9 bis 27,6 mm
- Gewicht - 6,3 bis 28,9 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (10)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
Art. Nr.: 973001491409
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/8" |
| € 3,71 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 37,09)
Art. Nr.: 973001491410
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/8" |
| € 3,89 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,87)
Art. Nr.: 973001491405
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/4" |
| € 4,22 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 42,25)
Art. Nr.: 973001583827
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/4" |
| € 4,66 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 46,61)
Art. Nr.: 973001491411
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/8" |
| € 3,83 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,28)
Art. Nr.: 973001491412
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/8" |
| € 4,09 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,86)
Art. Nr.: 973001491413
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/4" |
| € 4,01 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,06)
Art. Nr.: 973001491414
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/4" |
| € 4,46 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 44,63)
Art. Nr.: 97301491415
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 3/8" |
| € 4,52 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 45,22)
Art. Nr.: 973001491418
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 3/8" |
| € 5,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 51,77)
