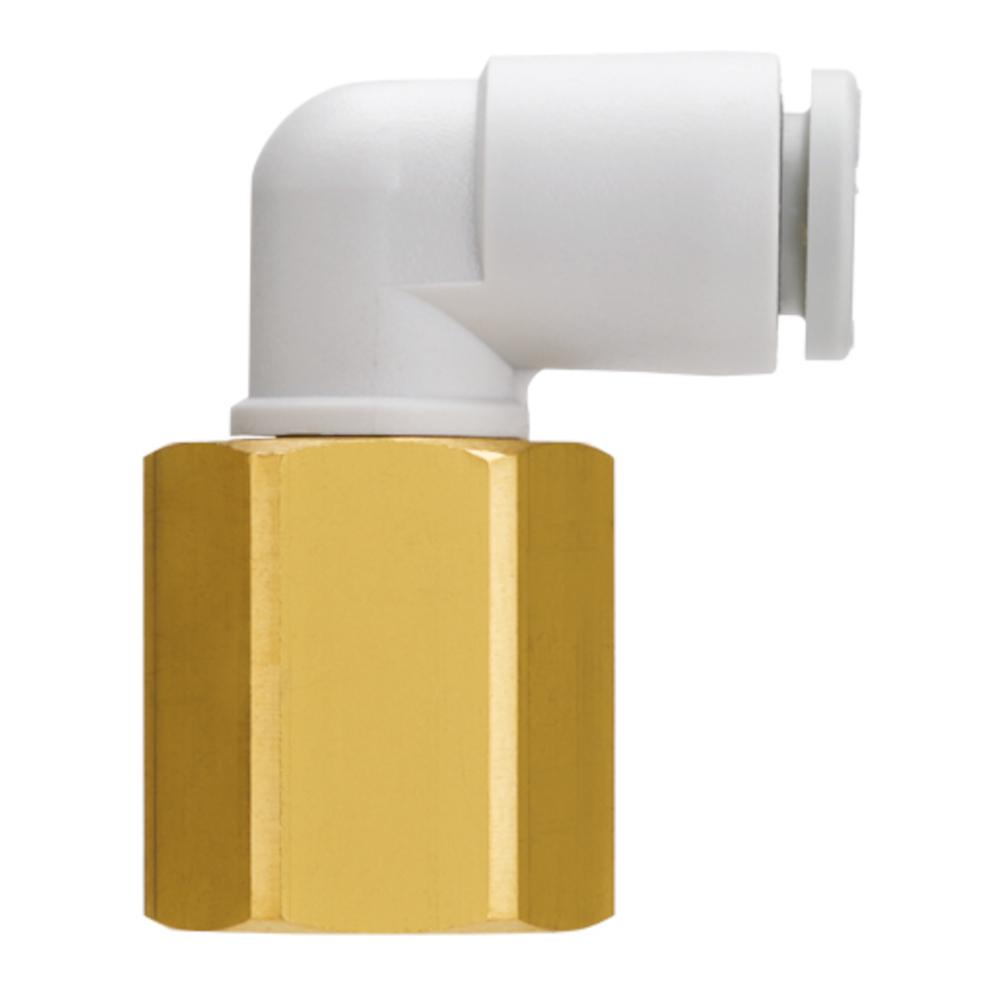

Einschraubwinkel KQ2LF - Messing/PBT - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - IG Rc 1/8" bis 3/8" - VE 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2LF wird verwendet, um pneumatische Schläuche in engen Einbauräumen an einen Gewindeanschluss im 90-Grad-Winkel anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen nur ein geringer Bauraum zur Verfügung steht.
- Besonders vorteilhaft ist sein Einsatz in kompakten Anlagen, Gehäusen und Schaltschränken, wo durch die flache Bauform Kollisionen mit benachbarten Bauteilen vermieden werden.
- Der Einschraubwinkel KQ2LF besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche deutlich und erlaubt eine schnelle, werkzeuglose Montage.
- Die flache Bauweise des KQ2LF minimiert die Aufbauhöhe und ermöglicht so die Montage bei sehr begrenzten Platzverhältnissen.
- Die präzise Verarbeitung gewährleistet dauerhaft sichere und dichte Verbindungen, auch bei häufigem Umstecken der Schläuche.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - Rc 1/8" bis Rc 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 14 bis 19 mm
- Breite - 21,8 bis 25 mm
- Höhe - 26,5 bis 33,7 mm
- Gewicht - 17,6 bis 34 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (10)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558953 | Messing | 4 mm | Rc 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558954 | Messing vernickelt | 4 mm | Rc 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558955 | Messing | 4 mm | Rc 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558956 | Messing vernickelt | 4 mm | Rc 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558961 | Messing | 6 mm | Rc 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558962 | Messing vernickelt | 6 mm | Rc 1/8" |
|
|||||||||
|
||||||||||||||
|
973001558963 | Messing | 6 mm | Rc 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558964 | Messing vernickelt | 6 mm | Rc 1/4" |
|
|||||||||
|
||||||||||||||
|
973001558965 | Messing | 6 mm | Rc 3/8" |
|
|||||||||
|
||||||||||||||
|
973001558966 | Messing vernickelt | 6 mm | Rc 3/8" |
|
|||||||||
|
||||||||||||||
