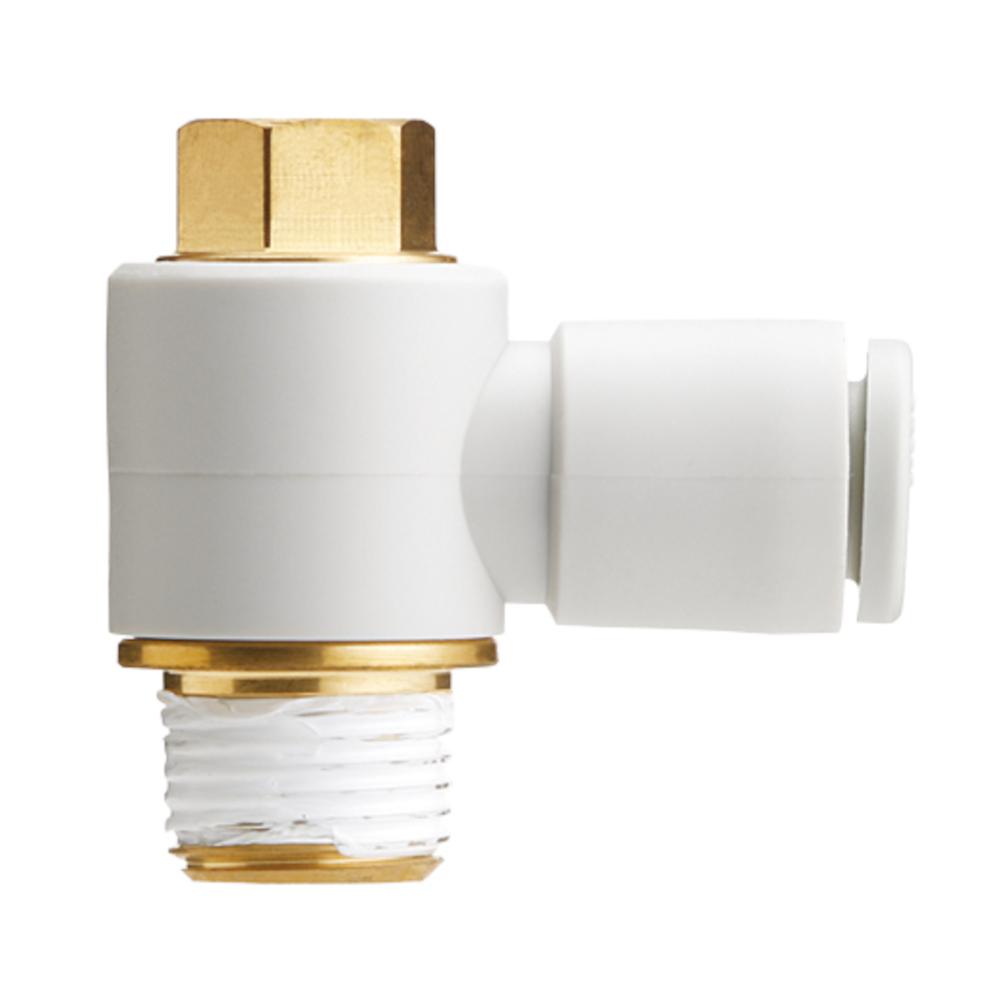

Einschraubwinkel KQ2V - Messing/PBT - ohne Dichtung - Schlauch-Ø 4 bis 16 mm - AG G 1/8" bis 1/2" - VE 5 oder 10 Stück - Preis per Stück
| € 25,63 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 128,15)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973001163043
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 16 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
Einsatzbereich
- Der Einschraubwinkel KQ2V wird verwendet, um pneumatische Schläuche platzsparend und flexibel an einem Gewindeanschluss im 90-Grad-Winkel anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauräumen.
- Besonders vorteilhaft ist der Einsatz bei komplexen Leitungsführungen und Anlagenlayouts, in denen eine flexible Ausrichtung der Schlauchverbindungen erforderlich ist.
- Der Einschraubwinkel KQ2V besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Seine kompakte Bauform ermöglicht den Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss in einem 90-Grad-Winkel.
- Die schwenkbare Konstruktion erlaubt eine flexible Ausrichtung der Anschlussrichtung während der Montage.
- Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Schlauchverbindungen, selbst bei häufigem Umstecken.
- Material - Messing / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 8 bis 21 mm
- Breite - 26 bis 50,4 mm
- Tiefe - 13,4 bis 32,3 mm
- Höhe - 24,9 bis 46,5 mm
- Gewicht - 12,9 bis 106,6 g
- Mindestabnahme - 5 oder 10 Stück
- Preis per Stück
Ausführungen (24)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001162999 | Messing | 4 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163000 | Messing vernickelt | 4 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001114990 | Messing | 6 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001133636 | Messing vernickelt | 6 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163005 | Messing | 6 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163006 | Messing vernickelt | 6 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163013 | Messing | 8 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163014 | Messing vernickelt | 8 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001146333 | Messing | 8 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163015 | Messing vernickelt | 8 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163016 | Messing | 8 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163017 | Messing vernickelt | 8 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163022 | Messing | 10 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163023 | Messing vernickelt | 10 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163024 | Messing | 10 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163025 | Messing vernickelt | 10 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163032 | Messing | 12 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163033 | Messing vernickelt | 12 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163034 | Messing | 12 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163035 | Messing vernickelt | 12 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163040 | Messing | 16 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163041 | Messing vernickelt | 16 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001163042 | Messing | 16 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
|
973001163043 | Messing vernickelt | 16 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
