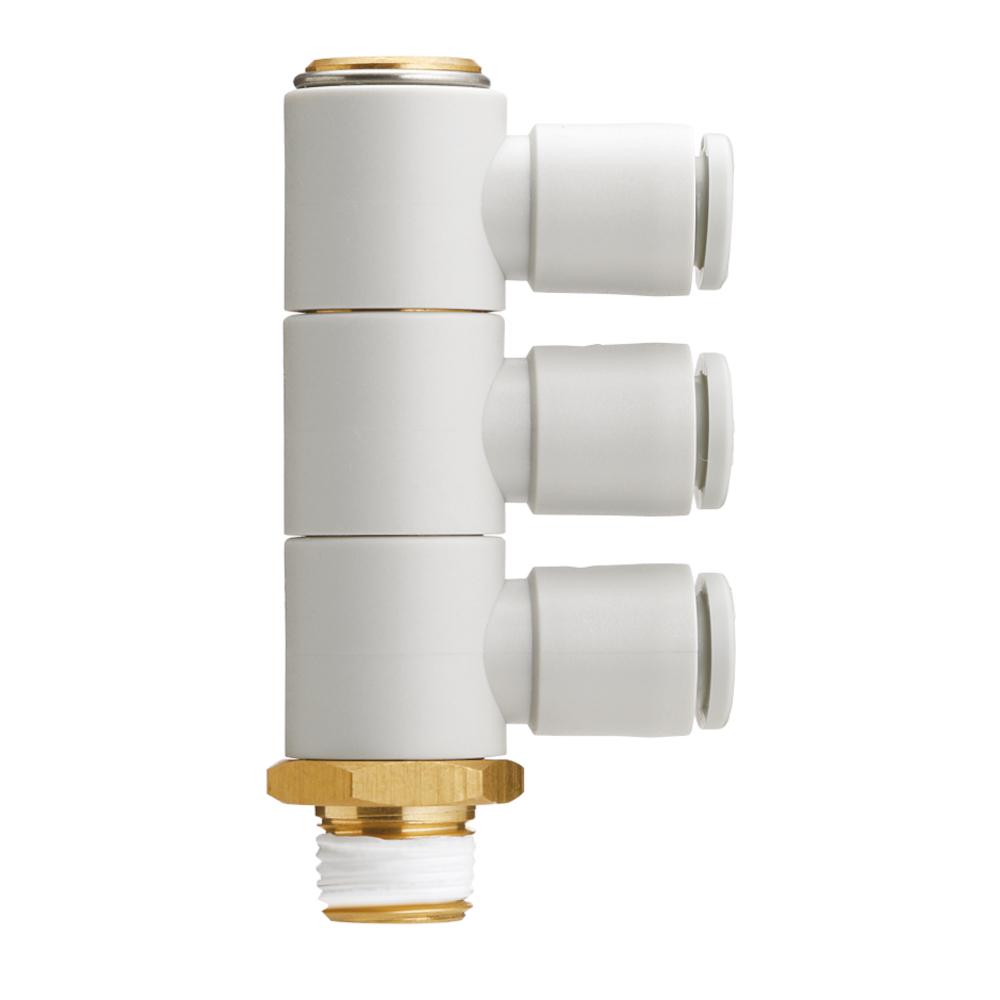

Einschraubwinkel KQ2VT - 3-fach - Messing/PBT - Gewindeabdichtung - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - AG R 1/8" bis 3/8" - VE 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2VT wird verwendet, um mehrere pneumatische Schläuche platzsparend und flexibel an einem gemeinsamen Gewindeanschluss zu verbinden.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit mehreren Verbrauchern.
- Besonders vorteilhaft ist sein Einsatz bei kompakten Anlagenlayouts, in denen mehrere Schlauchanschlüsse an einem Punkt zusammengeführt werden müssen.
- Der KQ2VT ermöglicht eine platzsparende, flexible und zuverlässige Verbindungslösung in komplexen pneumatischen Installationen.
- Der Einschraubwinkel KQ2VT besteht aus hochwertigen Materialien wie POM für den Druckring sowie Messing oder chemisch vernickeltem Messing für die Metallkomponenten.
- Das Anschlussgewinde ist mit einer Gewindeabdichtung versehen.
- Durch seine spezielle Bauform ermöglicht er den Anschluss von drei pneumatischen Schläuchen an einem gemeinsamen Gewindeanschluss.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Lösen der Schläuche erheblich und erlaubt eine schnelle, werkzeuglose Montage.
- Die kompakte und schwenkbare Bauweise erleichtert die Installation auch bei beengten Platzverhältnissen und komplexer Schlauchführung.
- Die präzise Fertigung garantiert dauerhaft dichte Verbindungen, selbst bei häufigem Umstecken der Schläuche.
- Material - Messing / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - R 1/8" bis 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Breite - 26 oder 27,2 mm
- Höhe - 52,5 bis 58,3 mm
- Gewicht - 25,3 bis 45,8 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (12)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
Art. Nr.: 973001559075
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| € 15,89 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 158,87)
Art. Nr.: 973001559077
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| € 16,08 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 160,85)
Art. Nr.: 973001559078
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/4" |
| € 16,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 161,84)
Art. Nr.: 973001559079
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/4" |
| € 16,50 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 165,01)
Art. Nr.: 973001559080
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 3/8" |
| € 17,29 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 172,95)
Art. Nr.: 973001559081
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 3/8" |
| € 17,71 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 177,11)
Art. Nr.: 973001559082
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/8" |
| € 16,08 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 160,85)
Art. Nr.: 973001559083
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/8" |
| € 16,36 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 163,63)
Art. Nr.: 973001559084
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/4" |
| € 16,50 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 165,01)
Art. Nr.: 973001559085
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/4" |
| € 16,94 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 169,38)
Art. Nr.: 973001559086
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 3/8" |
| € 17,65 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 176,52)
Art. Nr.: 973001559087
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 3/8" |
| € 18,27 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 182,67)
