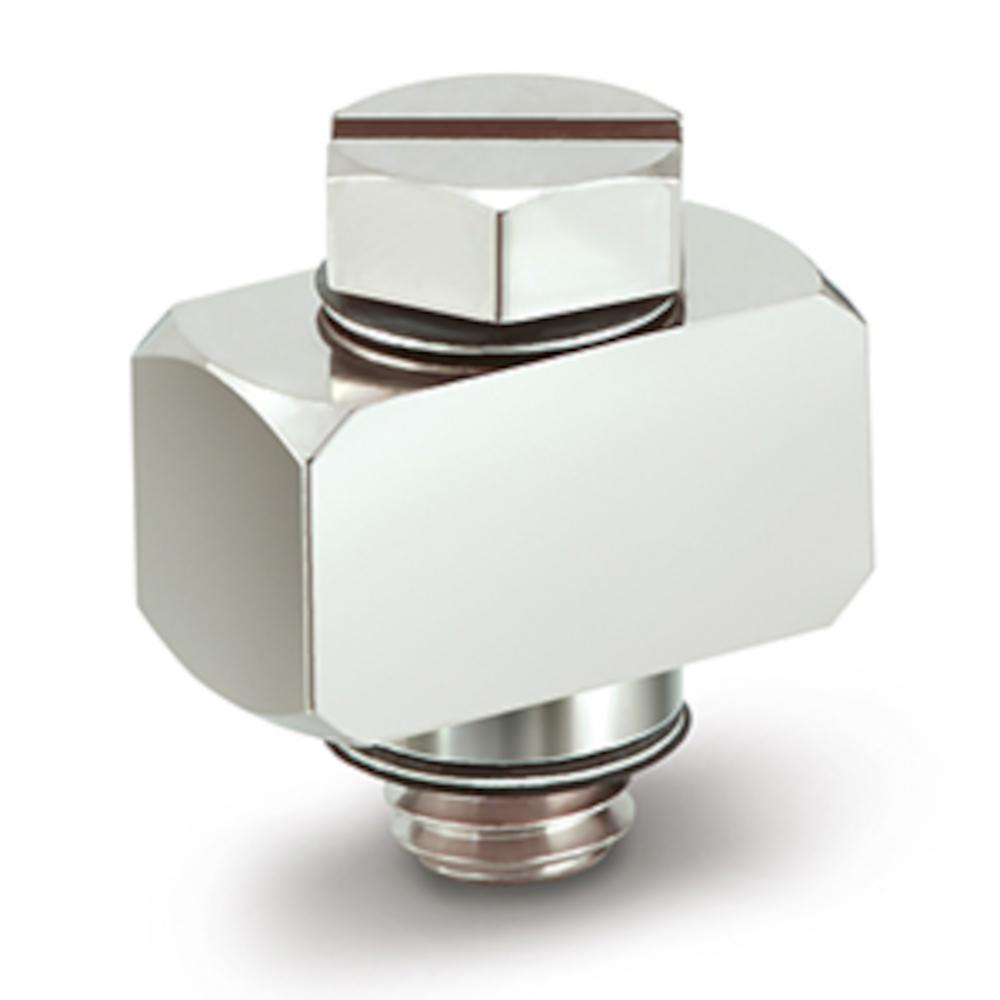

Einschraubwinkel - MS-Serie - Edelstahl - Schlauch-Ø M5 innen X M5 außen - 360° schwenkbar - bis 1.0 MPa - Preis per Stück
| € 11,48 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
9660316005UL
Einsatzbereich
- Der MS-5UL Einschraubwinkel wird bevorzugt in Pneumatiksystemen mit engen Einbaubedingungen eingesetzt, z. B. in der Automatisierungstechnik, in Labor- und Medizintechnik, im Maschinenbau sowie in der Mess- und Steuerungstechnik.
- Durch die Verwendung von SUS316 ist der Winkelanschluss bestens für Anwendungen geeignet, in denen Feuchtigkeit, aggressive Medien oder hygienische Anforderungen eine Rolle spielen.
- Er ist speziell auf die Verbindung mit Schläuchen kleinerer Durchmesser ausgelegt und bietet eine einfache und sichere Lösung für richtungsgeführte Schlauchanschlüsse bei minimalem Platzbedarf.
- Der Einschraubwinkel MS-5UL ist eine kompakte Miniaturverschraubung aus der MS-Serie, gefertigt aus hochwertigem rostfreiem Stahl (SUS316).
- Die Bauform in 90°-Winkel ermöglicht eine platzsparende Verlegung von Leitungen bei minimalem Platzbedarf.
- Die Konstruktion mit integriertem Dichtkonus sorgt für eine zuverlässige Abdichtung in Verbindung mit Nylon,- Weichnylon- oder Polyurethanschläuchen.
- Der Einschraubwinkel ist mit einem M5-Außengewinde ausgestattet.
- Die robuste Materialauswahl garantiert hohe Korrosionsbeständigkeit, während die kleine Bauform und das geringe Gewicht eine ideale Integration in kompakte Anlagen ermöglichen.
- Material Gehäuse - Rostfreier Stahl SUS316
- Dichtung - Integrierter Dichtkonus
- Anschlussart - 90°-Winkel
- Schwenkbarkeit - 360° um die Achse des Anschlusses
- Anschlussgewinde - M5 Innengewinde und M5 Außengewinde
- Max. Betriebsdruck - bis 1.0 MPa
- Montage - Direktverschraubung, kein Werkzeug erforderlich
- Anzugsdrehmoment - Gering
- Besonderheiten - Kompakte Bauform, korrosionsbeständig, montagefreundlich
- Sechskant - SW 7
- Wirkfläche - 2,4 mm²
- Innen-Ø Gewindeanschluss - 2,5 mm
- Tiefe - 7 mm
- Breite - 13 mm
- Höhe - 11,8 mm
- Gewicht - 4,5 g
