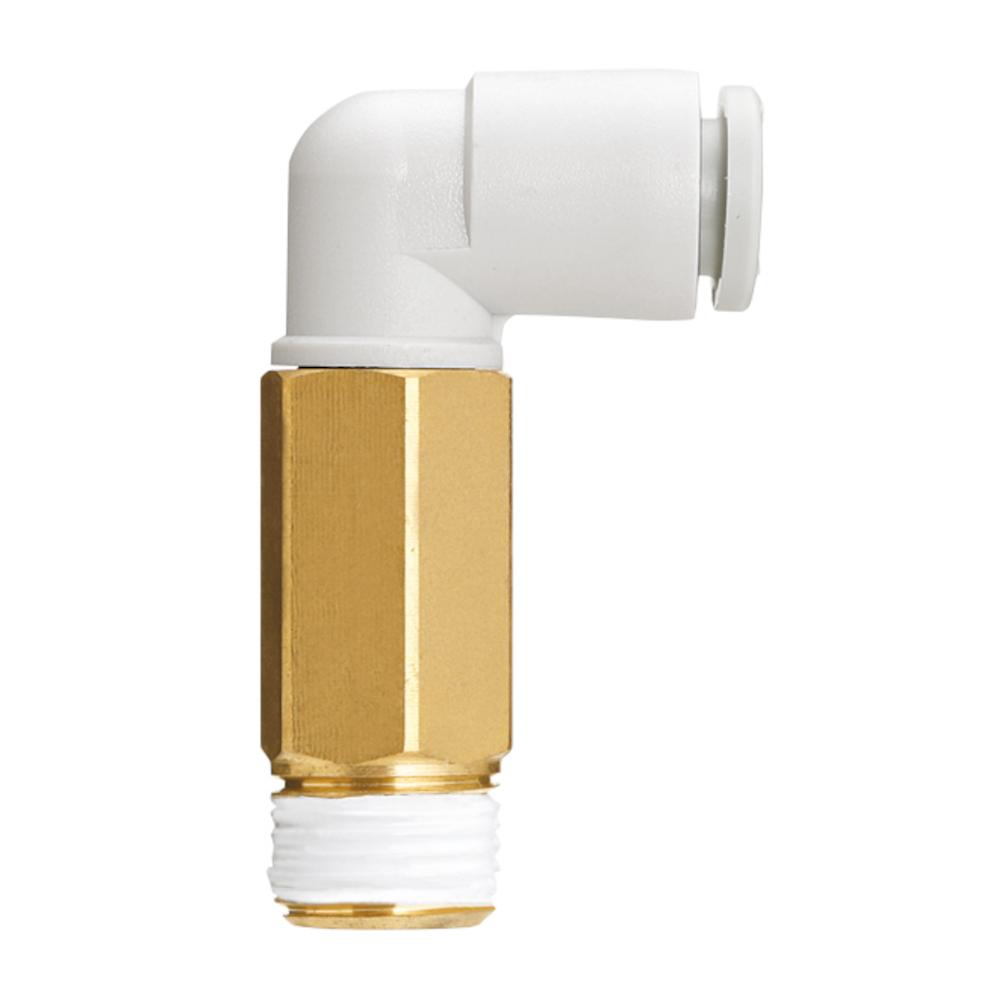

Einschraubwinkel hoch KQ2W - Edelstahl oder Messing/PBT - mit Dichtring - Schlauch-Ø 2 bis 6 mm - AG M5 oder M3 bis M6 - VE 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2W wird verwendet, um pneumatische Schläuche mit mehr Abstand zur Montagefläche an einem Gewindeanschluss zu montieren und dadurch die Leitungsführung zu erleichtern.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit begrenztem Platz direkt am Anschluss.
- Besonders vorteilhaft ist sein Einsatz bei Anlagenteilen mit aufbauenden Bauteilen, wo durch die Bauhöhe Kollisionen vermieden und bessere Schlauchführungen realisiert werden können.
- Der KQ2W trägt zu einer flexiblen, sicheren und platzsparenden pneumatischen Installation bei.
- Der hohe Einschraubwinkel KQ2W besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Durch seine verlängerte Bauform ermöglicht er den Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss mit zusätzlichem Abstand zur Montagefläche.
- Die schwenkbare Bauweise erlaubt eine flexible Ausrichtung der Anschlussrichtung während der Montage.
- Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Schlauchverbindungen auch bei häufigem Umstecken.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - M3 bis M6
- Verwendbarer Schlauch-Außen-Ø - 2 bis 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 5,5 oder 7 mm
- Breite - 15,4 bis 18,9 mm
- Höhe - 21,7 bis 32,6 mm
- Gewicht - 2,6 bis 5,9 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (11)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
Art. Nr.: 973000984716
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 4,50 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 45,02)
Art. Nr.: 973000984717
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 3,29 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 32,92)
Art. Nr.: 973000984718
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 3,43 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 34,31)
Art. Nr.: 973000984719
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 5,45 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 54,54)
Art. Nr.: 973000984720
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 3,27 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 32,73)
Art. Nr.: 973000984721
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 3,43 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 34,31)
Art. Nr.: 973000983756
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 5,45 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 54,54)
Art. Nr.: 973000983757
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 4,80 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 48,00)
Art. Nr.: 973000983758
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 4,98 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 49,78)
Art. Nr.: 973000983764
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 4,80 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 48,00)
Art. Nr.: 973000984722
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 5,12 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 51,17)
