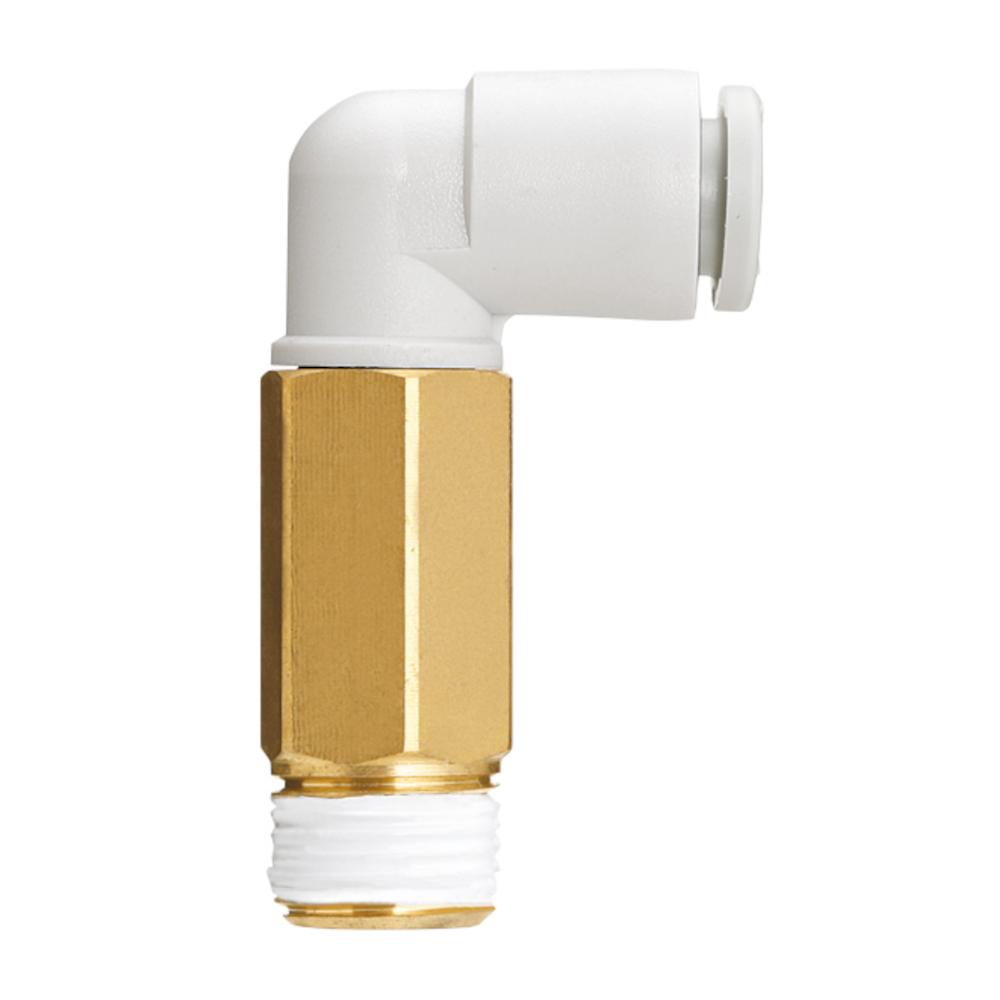

Einschraubwinkel hoch KQ2W - Edelstahl oder Messing/PBT - ohne Dichtung - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - AG R 1/8" bis R 3/8" - VE 2 oder 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2W wird verwendet, um pneumatische Schläuche mit mehr Abstand zur Montagefläche an einem Gewindeanschluss zu montieren und dadurch die Leitungsführung zu erleichtern.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit begrenztem Platz direkt am Anschluss.
- Besonders vorteilhaft ist sein Einsatz bei Anlagenteilen mit aufbauenden Bauteilen, wo durch die Bauhöhe Kollisionen vermieden und bessere Schlauchführungen realisiert werden können.
- Der KQ2W trägt zu einer flexiblen, sicheren und platzsparenden pneumatischen Installation bei.
- Der hohe Einschraubwinkel KQ2W besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
- Durch seine verlängerte Bauform ermöglicht er den Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss mit zusätzlichem Abstand zur Montagefläche.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche erheblich und ermöglicht so eine schnelle, werkzeuglose Montage.
- Die schwenkbare Bauweise erlaubt eine flexible Ausrichtung der Anschlussrichtung während der Montage.
- Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Schlauchverbindungen auch bei häufigem Umstecken.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Schwenkbarkeit - 360°
- Anschlussgewinde - R 1/8" bis 3/8"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 10 bis 17 mm
- Breite - 19,5 bis 25,7 mm
- Höhe - 33,9 bis 49 mm
- Gewicht - 10,8 bis 47,4 g
- Mindestabnahme - 2 oder 10 Stück
- Preis per Stück
Ausführungen (8)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
Art. Nr.: 973002592004
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| VE | 10 Stück |
| € 4,26 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 42,64)
Art. Nr.: 973001580923
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| VE | 2 Stück |
| € 17,61 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 35,22)
Art. Nr.: 973001580924
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/4" |
| VE | 2 Stück |
| € 19,44 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 38,87)
Art. Nr.: 973002592005
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/8" |
| VE | 10 Stück |
| € 4,26 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 42,64)
Art. Nr.: 973001580925
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/8" |
| VE | 2 Stück |
| € 19,18 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 38,36)
Art. Nr.: 973002504018
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/4" |
| VE | 10 Stück |
| € 5,59 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 55,93)
Art. Nr.: 973001580926
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/4" |
| VE | 2 Stück |
| € 19,18 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 38,36)
Art. Nr.: 973001580927
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 3/8" |
| VE | 2 Stück |
| € 21,00 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 42,01)
Bewertungen
Es wurde noch keine Bewertung abgegeben
