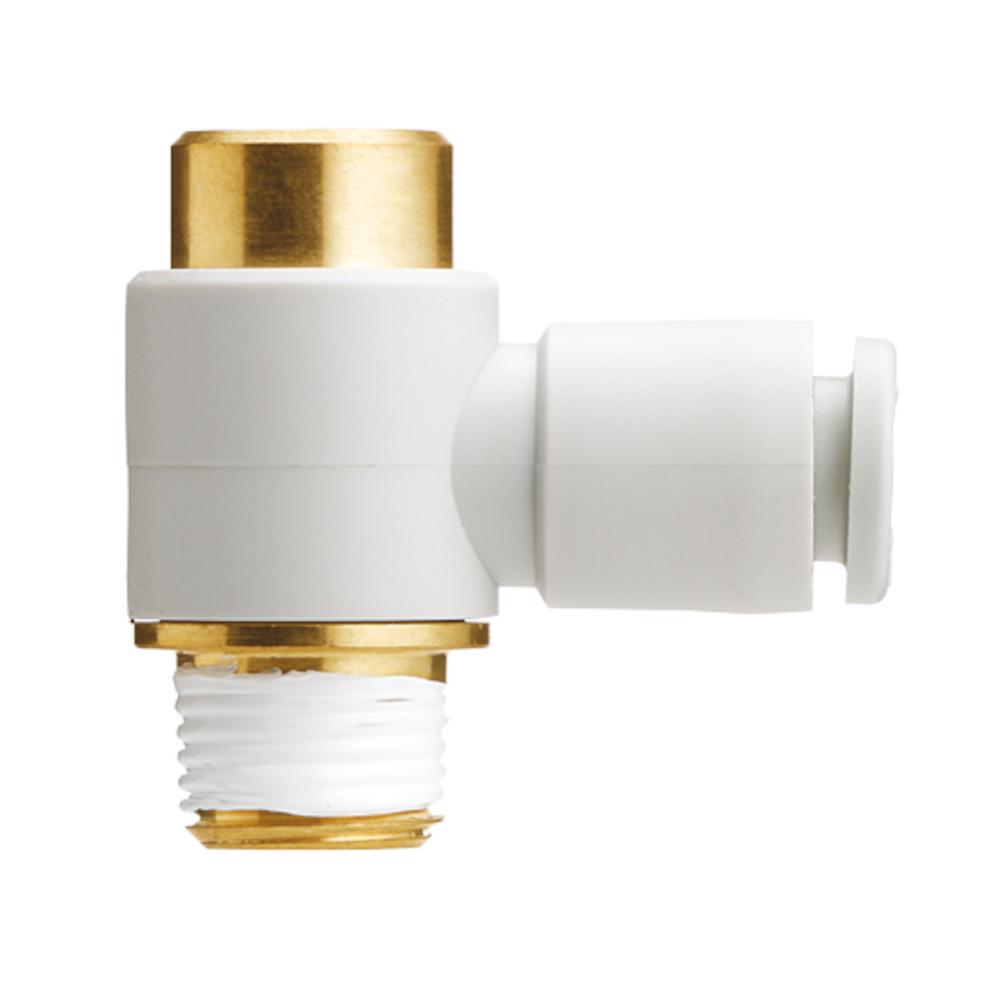

Einschraubwinkel mit Innensechskant KQ2VS - Messing/PBT - mit Gewindeabdichtung - ovaler Druckring - Schlauch-Ø 4 oder 6 mm - AG R 1/8" oder 1/4" - VE 10 Stück - Preis per Stück
| € 5,77 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 57,72)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973002064266
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | R 1/4" |
Einsatzbereich
- Der Einschraubwinkel KQ2VS wird verwendet, um pneumatische Schläuche platzsparend an einen Gewindeanschluss im 90-Grad-Winkel anzuschließen, insbesondere bei sehr engen Einbauverhältnissen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, wo für die Montage nur eingeschränkter Bauraum zur Verfügung steht.
- Besonders vorteilhaft ist der Einsatz in kompakten Maschinengehäusen und Schaltschrankinstallationen.
- Der Einschraubwinkel KQ2VS besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Das Anschlussgewinde ist werkseitig mit einer Gewindeabdichtung beschichtet.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche erheblich und erlaubt eine schnelle, werkzeuglose Montage.
- Der integrierte Innensechskant im Gewinde ermöglicht die Montage des Fittings auch bei sehr beengten Platzverhältnissen, wo herkömmliche Außensechskant-Schlüssel nicht eingesetzt werden können.
- Die präzise Verarbeitung stellt dauerhaft sichere und dichte Verbindungen sicher, auch bei häufigem Umstecken der Schläuche.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - R 1/8" oder R 1/4"
- Verwendbarer Schlauch-Außen-Ø - 4 oder 6 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 6 mm
- Breite - ca. 26 bis 27,6 mm
- Höhe - 25,8 oder 26,5 mm
- Gewicht - 13,2 bis 20,8 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (6)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001559066 | Messing | 4 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001559067 | Messing vernickelt | 4 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001559070 | Messing | 6 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001559071 | Messing vernickelt | 6 mm | R 1/8" |
|
|||||||||
|
||||||||||||||
|
973001559072 | Messing | 6 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
|
|
973002064266 | Messing vernickelt | 6 mm | R 1/4" |
|
|||||||||
|
||||||||||||||
