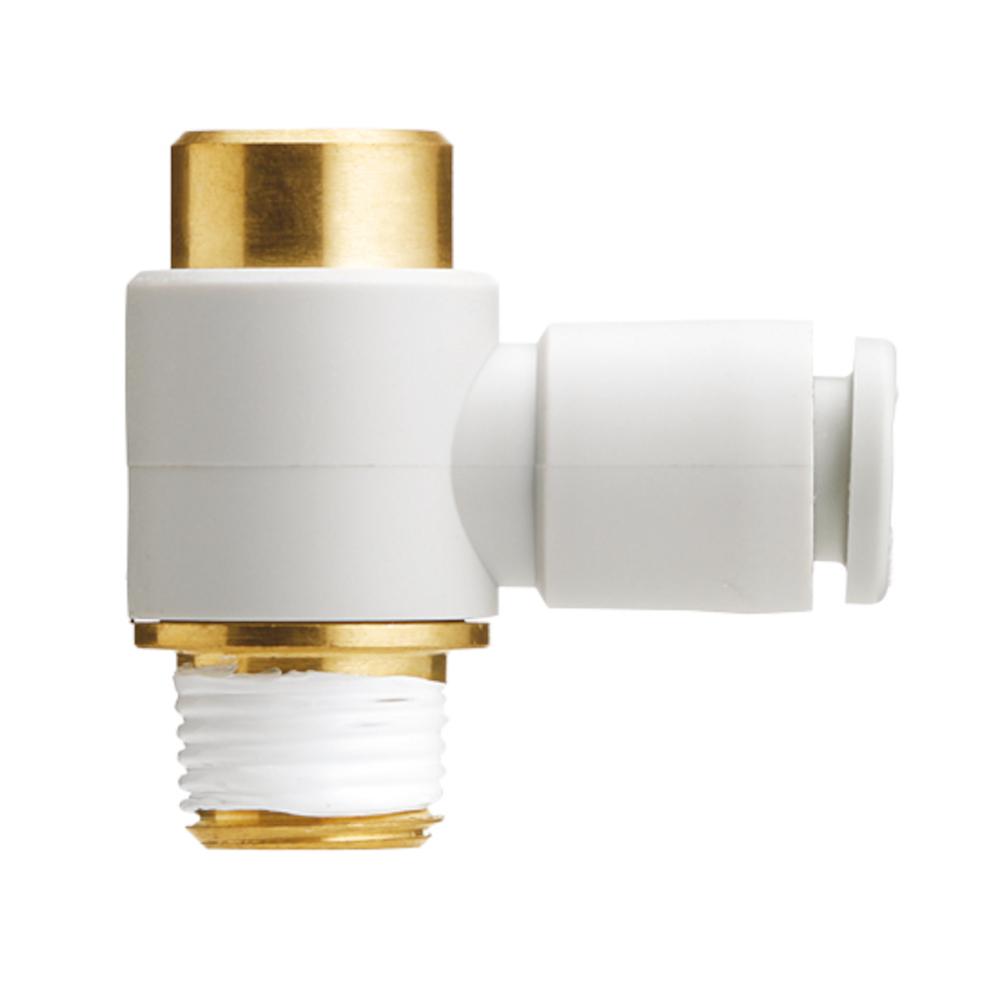

Einschraubwinkel mit Innensechskant KQ2VS - Messing/PBT - ohne Dichtung - Schlauch-Ø 4 bis 12 mm - AG R 1/8" bis 1/2" - VE 5 oder 10 Stück - Preis per Stück
Einsatzbereich
- Der Einschraubwinkel KQ2VS wird verwendet, um pneumatische Schläuche platzsparend an einen Gewindeanschluss im 90-Grad-Winkel anzuschließen, insbesondere bei sehr engen Einbauverhältnissen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, wo für die Montage nur eingeschränkter Bauraum zur Verfügung steht.
- Besonders vorteilhaft ist der Einsatz in kompakten Maschinengehäusen und Schaltschrankinstallationen.
- Der Einschraubwinkel KQ2VS besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Der integrierte Innensechskant im Gewinde ermöglicht die Montage des Fittings auch bei sehr beengten Platzverhältnissen, wo herkömmliche Außensechskant-Schlüssel nicht eingesetzt werden können.
- Die präzise Verarbeitung stellt dauerhaft sichere und dichte Verbindungen sicher, auch bei häufigem Umstecken der Schläuche.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - R 1/8" bis R 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 12 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 6 bis 10 mm
- Breite - ca. 26 bis 41,1 mm
- Höhe - 25,8 bis 38,3 mm
- Gewicht - 13,2 bis 70 g
- Mindestabnahme - 5 oder 10 Stück
- Preis per Stück
Ausführungen (18)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973000987250 | Messing | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052218 | Messing vernickelt | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987252 | Messing | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987253 | Messing vernickelt | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987258 | Messing | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052224 | Messing vernickelt | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987259 | Messing | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052225 | Messing vernickelt | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987260 | Messing | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052226 | Messing vernickelt | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987264 | Messing | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987265 | Messing vernickelt | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987266 | Messing | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052235 | Messing vernickelt | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987269 | Messing | 12 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052239 | Messing vernickelt | 12 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987270 | Messing | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001052242 | Messing vernickelt | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
