FESTO - QSML - L-Steckverschraubung - Baugröße Mini - Nennweite 0,8 bis 3,3 mm - VE - 10 Stück - Preis per VE

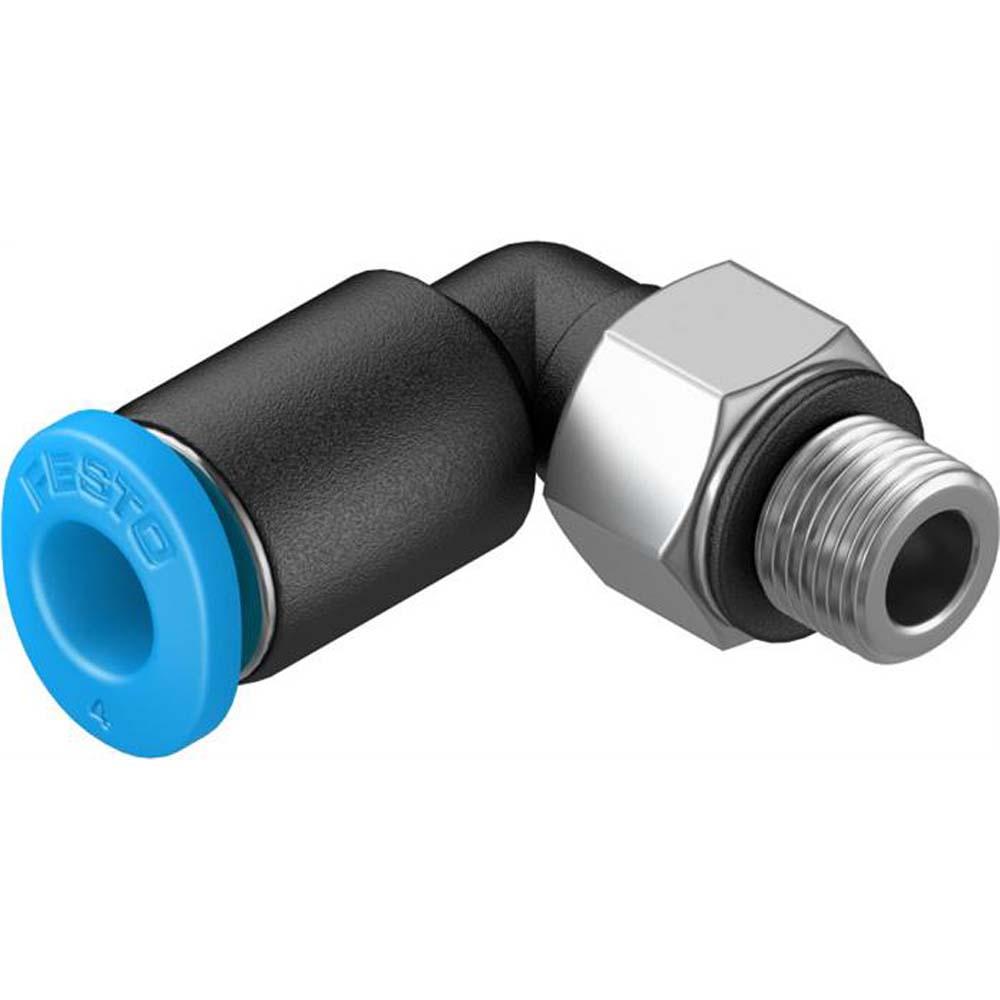

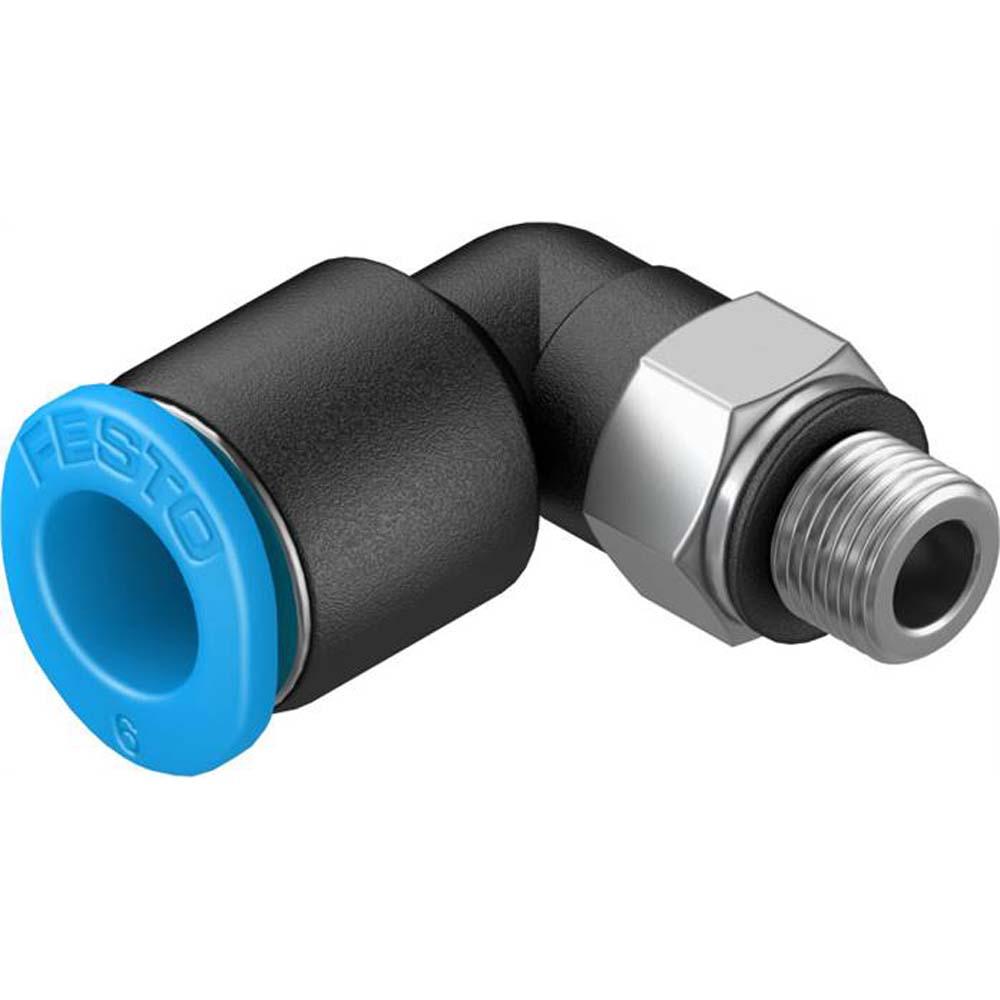

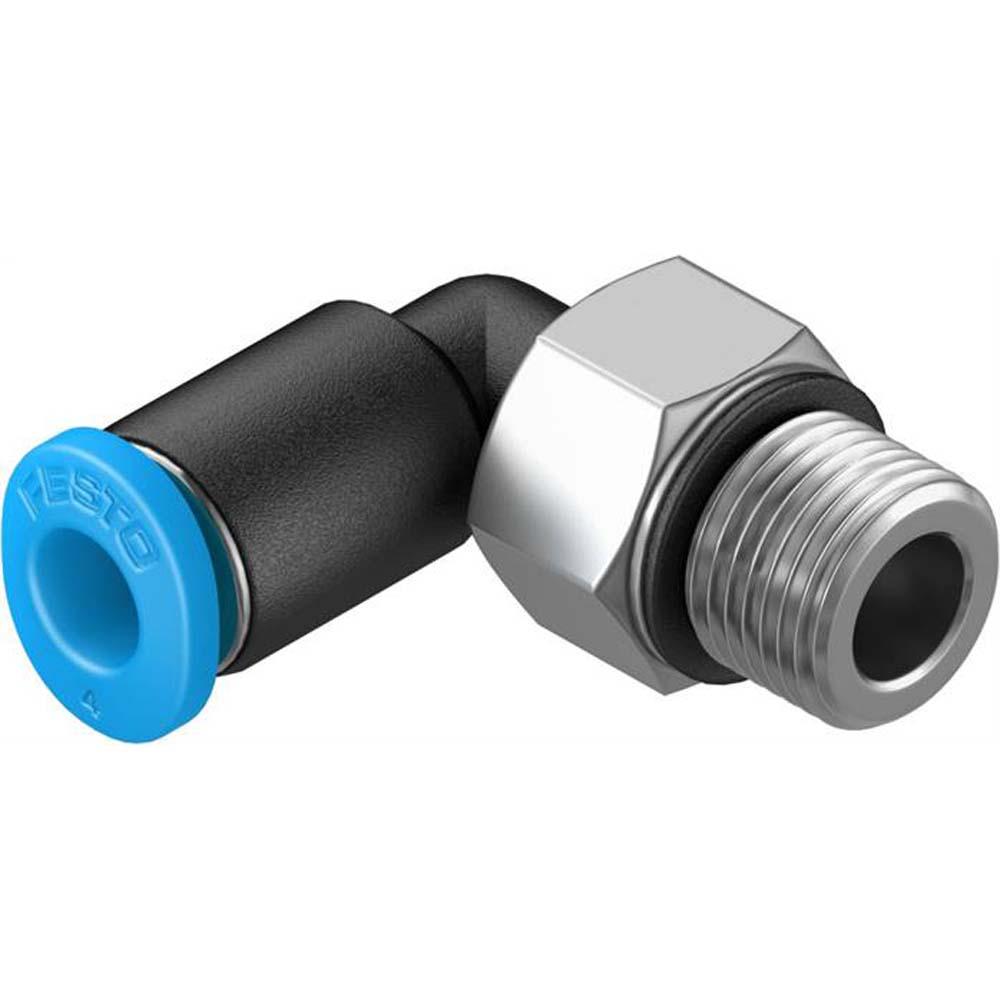

(Exemplarische Darstellung)
|
€ 63,19 (€ 6,32 / Stück)
|
| Preis inkl. MwSt. |
| versandkostenfrei |
in 24 Stunden versendet
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973024061001
Einsatzbereich
- Dieses pneumatische Bauteil dient zur präzisen Steuerung von Druckluftsystemen.
- Ausgestattet mit spezifischen Anschlüssen, korrosionsbeständigen Materialien und einer maritimen Zertifizierung, eignet es sich für den Einsatz in industriellen Anwendungen, in denen sowohl genaue Druckregelung als auch Zuverlässigkeit unter verschiedenen Umgebungsbedingungen erforderlich sind.
- Das pneumatische Bauteil weist eine Mini-Baugröße mit einer Nennweite von bis zu 3,3 mm auf.
- Es besitzt einen Konstruktiven Aufbau nach dem Push-Pull-Prinzip und ist in der Lage, einem Betriebsdruck im Bereich von -0,95 bis 14 Bar, abhängig von der Umgebungstemperatur, standzuhalten.
- Für die Verbindung stehen diverse Außengewinde und Schlauchanschlüsse bis zu einem Durchmesser von 6 mm zur Verfügung.
- Des Weiteren besitzt es eine spezielle Beschichtung am Einschraubzapfen, wobei bei bestimmten Modellen auch Dichtringe verwendet werden.
- Werkstoffhinweis - RoHS konform
- Werkstoff Gehäuse - PBT
- Werkstoff Lösering - POM
- Werkstoff Schlauchdichtung - NBR
- Werkstoff Schlauchklemmsegment - hochlegierter Stahl rostfrei
- Baugröße - Mini
- Nennweite - 0,8 bis 3,3 mm
- Dichtungsart am Einschraubzapfen - Beschichtung/Dichtring
- Einbaulage - beliebig
- Konstruktiver Aufbau - Push-Pull-Prinzip
- Betriebsdruck kompletter Temperaturbereich - -0,95 bis 6 Bar
- Temperaturabhängiger Betriebsdruck - -0,95 bis 14 Bar
- Maritime Klassifizierung - siehe Zertifikat
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:-:-]
- Hinweis zum Betriebs- und Steuermedium - Geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse KBK - 1 - niedrige Korrosionsbeanspruchung
- Umgebungstemperatur - -10 bis 80 °C
- Pneumatischer Anschluss 1 - Außengewinde M3, M5, M7, G1/8, R1/8
- Pneumatischer Anschluss 2 - für Schlauch Außendurchmesser 2, 3, 4, 6 mm
- Toleranz zum Nenn-Anziehdrehmoment - ± 20 bis ± 55 %
- Nenn-Anziehdrehmoment - 0,48 bis 7 Nm
- Farbe Lösering - blau
- Produktgewicht - 1,3 bis 9,7 g
- VE - 10 Stück
- Preis per VE
Ausführungen (13)
Auswahl eingrenzen
Anschluss D1
Nennweite
Schlauch-Ø D 2
| Artikel-Nr. | Anschluss D1 | Nennweite | Schlauch-Ø D 2 | Preis inkl. MwSt. | |||||
|---|---|---|---|---|---|---|---|---|---|
|
973024061000 | M3 | 0,8 mm | 2 mm |
|
||||
|
|||||||||
|
|
973024061001 | M3 | 0,8 mm | 3 mm |
|
||||
|
|||||||||
|
973024061002 | M5 | 0,9 mm | 2 mm |
|
||||
|
|||||||||
|
973024061003 | M3 | 1,3 mm | 4 mm |
|
||||
|
|||||||||
|
973024061004 | M5 | 1,5 mm | 3 mm |
|
||||
|
|||||||||
|
973024061005 | M5 | 1,7 mm | 4 mm |
|
||||
|
|||||||||
|
973024061006 | M7 | 2 mm | 4 mm |
|
||||
|
|||||||||
|
973024061007 | M5 | 2,1 mm | 6 mm |
|
||||
|
|||||||||
|
973024061008 | M7 | 2,4 mm | 6 mm |
|
||||
|
|||||||||
|
973024061009 | G1/8 | 2,5 mm | 4 mm |
|
||||
|
|||||||||
|
973024061010 | R1/8 | 2,5 mm | 4 mm |
|
||||
|
|||||||||
|
973024061011 | R1/8 | 3,3 mm | 6 mm |
|
||||
|
|||||||||
|
973024061012 | G1/8 | 3,3 mm | 6 mm |
|
||||
|
|||||||||
