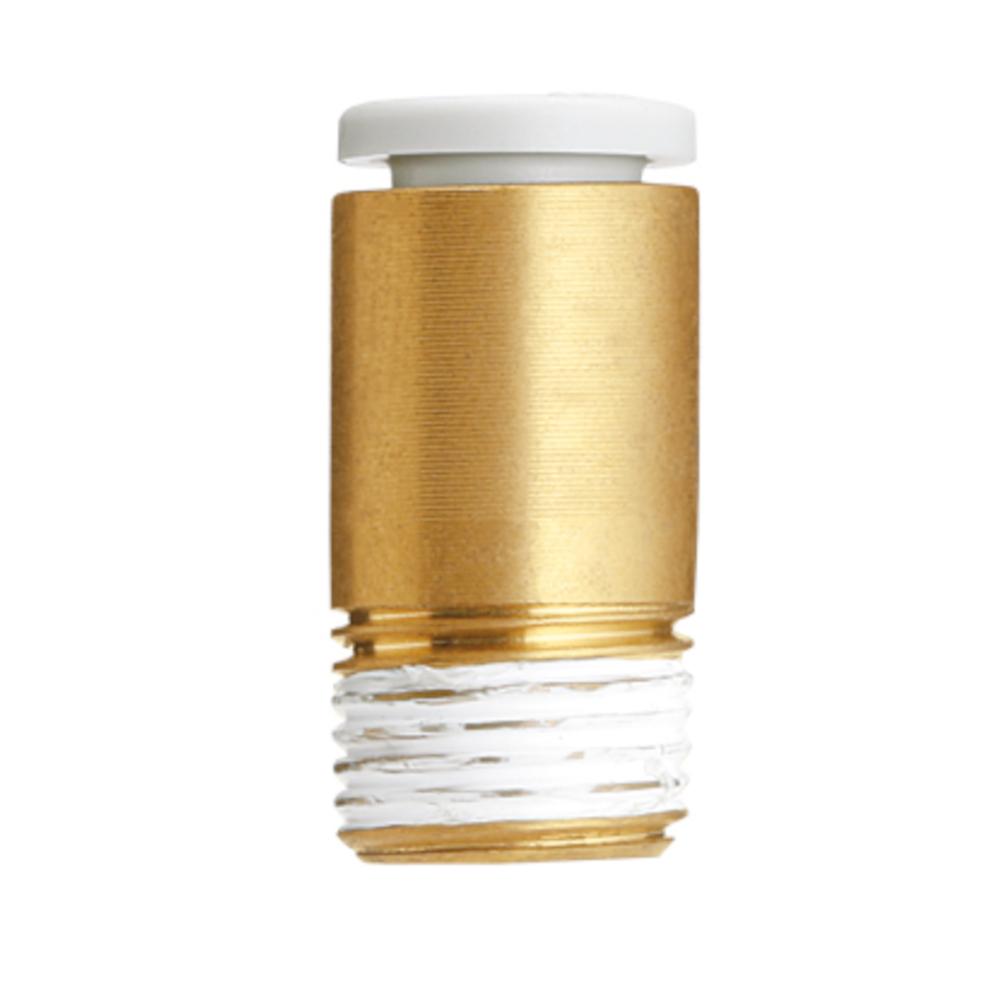

Gerade Steckverschraubung mit Innensechskant KQ2S - Edelstahl oder Messing/PBT - mit Dichtring - ovaler Druckring - Schlauch-Ø 2 bis 6 mm - AG M3 bis M6 - VE 2 oder 10 Stück - Preis per Stück
Einsatzbereich
- Die gerade Steckverschraubung KQ2S wird eingesetzt, um pneumatische Schläuche platzsparend und flexibel an ein Gewinde anzuschließen, insbesondere bei beengten Einbausituationen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, in denen kompakte und flexible Montagemöglichkeiten benötigt werden.
- Besonders vorteilhaft ist ihr Einsatz in Maschinengehäusen, Steuerblöcken und Schaltschränken, wo nur wenig Platz für die Verschraubung zur Verfügung steht.
- Die werkzeuglose Steckmontage ermöglicht eine schnelle und einfache Installation sowie Wartungsarbeiten.
- Die gerade Steckverschraubung KQ2S besteht aus präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303 und verfügt über einen POM-Druckring.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Ihre kompakte, gerade Bauform ermöglicht den platzsparenden Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche deutlich und erlaubt eine schnelle, werkzeuglose Montage.
- Der integrierte Innensechskant ermöglicht die einfache Montage auch in sehr engen Einbauräumen, in denen herkömmliche Außensechskantverschraubungen nicht eingesetzt werden können.
- Die präzise Verarbeitung garantiert dauerhaft sichere und dichte Verbindungen, selbst bei häufigem Umstecken der Schläuche.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - M3 bis M6
- Verwendbarer Schlauch-Außen-Ø - 3,2 bis 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 1,5 bis 3 mm
- Länge - 17,1 bis 19,5 mm
- Gewicht - 2,2 bis 5,1 g
- Mindestabnahme - 2 oder 10 Stück
- Preis per Stück
Ausführungen (14)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001558995 | Edelstahl | 3,2 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001559145 | Messing | 3,2 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558996 | Messing vernickelt | 3,2 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558982 | Edelstahl | 4 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558983 | Messing | 4 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558984 | Messing vernickelt | 4 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580846 | Edelstahl | 4 mm | M5 | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558985 | Messing | 4 mm | M6 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558986 | Messing vernickelt | 4 mm | M6 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558991 | Messing | 6 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558992 | Messing vernickelt | 6 mm | M5 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580847 | Edelstahl | 6 mm | M5 | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558993 | Messing | 6 mm | M6 | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001558994 | Messing vernickelt | 6 mm | M6 | 10 Stück |
|
|||||||||
|
|||||||||||||||
