Schnellkupplung mit Buchse - Schott-Ausführung - Schlauch-Ø 3,2 bis 16 mm - Baugröße M5 bis 1/2 - VE 5 Stück - Preis per Stück
Einsatzbereich
- Die Schnellkupplung KKS-E wird in Pneumatiksystemen eingesetzt, bei denen eine dauerhafte und sichere Kupplungsverbindung durch eine Platte oder ein Gehäuse erfolgen soll, z. B. in Steuerkästen, Prüfständen, Bedienfeldern oder dezentralen Verteilmodulen.
- Besonders geeignet für Anwendungen mit regelmäßigem Steck-/Trennvorgang bei gleichzeitig hoher Stabilität.
- Die Schnellkupplung ist auch für Wasseranwendungen bis +40 °C (nicht gefroren) einsetzbar.
- Sie eignet sich ideal für platzsparende, fest montierte Anschlusspunkte.

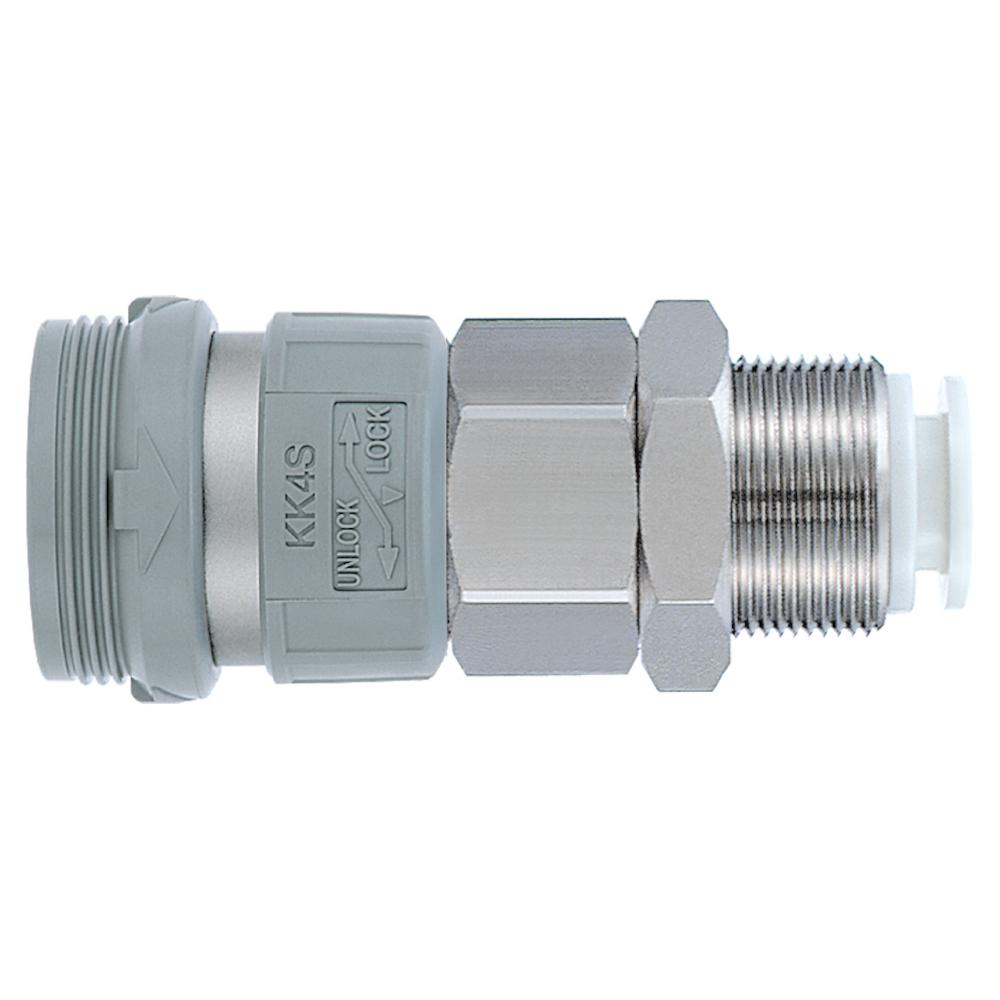

- Die Schnellkupplung mit Buchse in Schott-Ausführung ist eine platzsparende Kupplung zur festen Montage in Paneelen oder Gehäusewänden.
- Sie verfügt über eine Steckanschlussbuchse mit Außengewinde und wird über eine mitgelieferte Kontermutter von außen fixiert.
- Die Verbindung erfolgt über einfaches Einstecken des passenden Steckers, wobei der integrierte Verriegelungsmechanismus eine sichere, vibrationsfeste Verbindung gewährleistet.
- Das Gehäuse besteht aus chemisch vernickeltem Messing mit NBR-Dichtung und sorgt für zuverlässige Dichtheit bei Druckluft und Wasser.
- Die KKS-E bietet eine robuste und dauerhafte Lösung für Schnittstellen mit häufigem Kupplungswechsel.
- Die Schottmontage sorgt für eine strukturierte Leitungsführung.
- Material - Messing vernickelt
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 60 °C
- Betriebsdruck min. - -0.1 MPa
- Betriebsdruck max. - 1 Mpa
- Baugröße - M5 bis 1/2
- Verwendbarer Schlauch-Außen-Ø - 3,2 bis 16 mm
- Medien - Druckluft, Wasser
- Max. Dicke Montageplatte - 7 mm
- Schlüsselweite - 10 bis 32 mm
- Außengewinde - M8 x 0,75 bis M28 x 1,5
- Länge - 35,3 bis 77,8 mm
- Gewicht - 9,6 bis 183,2 g
- Mindestabnahme - 5 Stück
- Preis per Stück
Ausführungen (13)
Auswahl eingrenzen
Baugröße
Schlauch-Außen-Ø
Außengewinde
| Artikel-Nr. | Baugröße | Schlauch-Außen-Ø | Außengewinde | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973000248841 | M5 | 3,2 mm | M8 x 0,75 |
|
|||||||||
|
||||||||||||||
|
973000083564 | M5 | 4 mm | M9 x 0,75 |
|
|||||||||
|
||||||||||||||
|
973000003424 | M5 | 6 mm | M11 x 0,75 |
|
|||||||||
|
||||||||||||||
|
973000003518 | 1/8 | 4 mm | M12 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003532 | 1/8 | 6 mm | M14 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003545 | 1/8 | 8 mm | M16 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003561 | 1/8 | 10 mm | M20 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003723 | 1/4 | 6 mm | M14 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003737 | 1/4 | 8 mm | M16 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003754 | 1/4 | 10 mm | M20 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003772 | 1/4 | 12 mm | M22 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003895 | 1/2 | 12 mm | M22 x 1 |
|
|||||||||
|
||||||||||||||
|
973000003907 | 1/2 | 16 mm | M28 x 1,5 |
|
|||||||||
|
||||||||||||||
