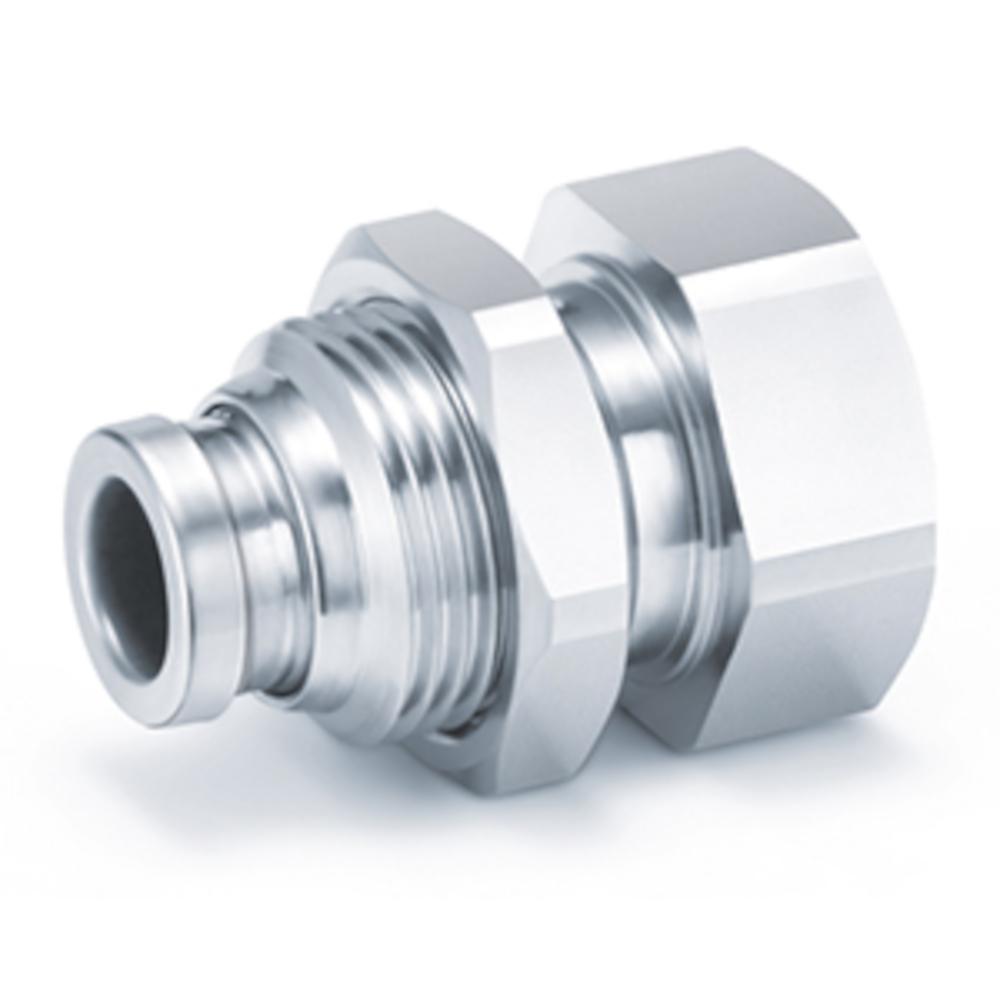

Schott-Steckverschraubung KQB2E - Messing/Edelstahl - Schlauch-Außen-Ø 4 bis 16 mm - AG G 1/8" bis 1/2" - Preis per Stück
Einsatzbereich
- Die Schott-Steckverschraubung KQB2E wird eingesetzt, um pneumatische Schläuche sicher durch Gehäuse, Platten oder Montagewände zu führen und gleichzeitig eine zuverlässige Verbindung herzustellen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen eine saubere und sichere Durchführung von Leitungen erforderlich ist.
- Besonders vorteilhaft ist ihr Einsatz in kompakten Baugruppen, Schaltschränken und geschlossenen Systemen, wo Platz und Zugänglichkeit begrenzt sind.
- Die Schott-Steckverschraubung KQB2E besteht aus hochwertigem chemisch vernickeltem Messing sowie präzise gefertigten Metallkomponenten aus rostfreiem Stahl 304 und 316.
- Die Befestigung erfolgt mittels Überwurfmutter, die eine stabile Fixierung des Fittings in der Durchgangsöffnung gewährleistet.
- Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Verbindungen, selbst bei häufigem Umstecken der Schläuche.
- Die werkzeuglose Steckmontage ermöglicht schnelle Anpassungen und Wartungen.
- Material - Messing vernickelt / Edelstahl
- Dichtung - Fluorkautschuk (FKM)
- Umgebungstemperatur - -5 bis 150 °C
- Medientemperatur - -5 bis 150 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Max. Stärke Montageplatte - 7 mm
- Schlüsselweite - 12 bis 30 mm
- Außengewinde - M10 x 1 bis M27 x 1
- Länge - 25,5 bis 43,1 mm
- Gewicht - 25,1 bis 128,7 g
- Preis per Stück
Ausführungen (14)
Auswahl eingrenzen
Schlauch-Außen-Ø
Innengewinde
Außengewinde
| Artikel-Nr. | Schlauch-Außen-Ø | Innengewinde | Außengewinde | Preis inkl. MwSt. | |||||
|---|---|---|---|---|---|---|---|---|---|
|
973000766533 | 4 mm | G 1/8" | M10 x 1 |
|
||||
|
|||||||||
|
973000766534 | 4 mm | G 1/4" | M10 x 1 |
|
||||
|
|||||||||
|
973000766538 | 6 mm | G 1/8" | M14 x 1 |
|
||||
|
|||||||||
|
973000766539 | 6 mm | G 1/4" | M14 x 1 |
|
||||
|
|||||||||
|
973000766540 | 6 mm | G 3/8" | M14 x 1 |
|
||||
|
|||||||||
|
973000766544 | 8 mm | G 1/8" | M15 x 1 |
|
||||
|
|||||||||
|
973000766545 | 8 mm | G 1/4" | M15 x 1 |
|
||||
|
|||||||||
|
973000766546 | 8 mm | G 3/8" | M15 x 1 |
|
||||
|
|||||||||
|
973000766550 | 10 mm | G 1/4" | M18 x 1 |
|
||||
|
|||||||||
|
973000766551 | 10 mm | G 3/8" | M18 x 1 |
|
||||
|
|||||||||
|
973000766554 | 12 mm | G 3/8" | M20 x 1 |
|
||||
|
|||||||||
|
973000766555 | 12 mm | G 1/2" | M20 x 1 |
|
||||
|
|||||||||
|
973000766558 | 16 mm | G 3/8" | M27 x 1 |
|
||||
|
|||||||||
|
973000766559 | 16 mm | G 1/2" | M27 x 1 |
|
||||
|
|||||||||
