Einsatzbereich

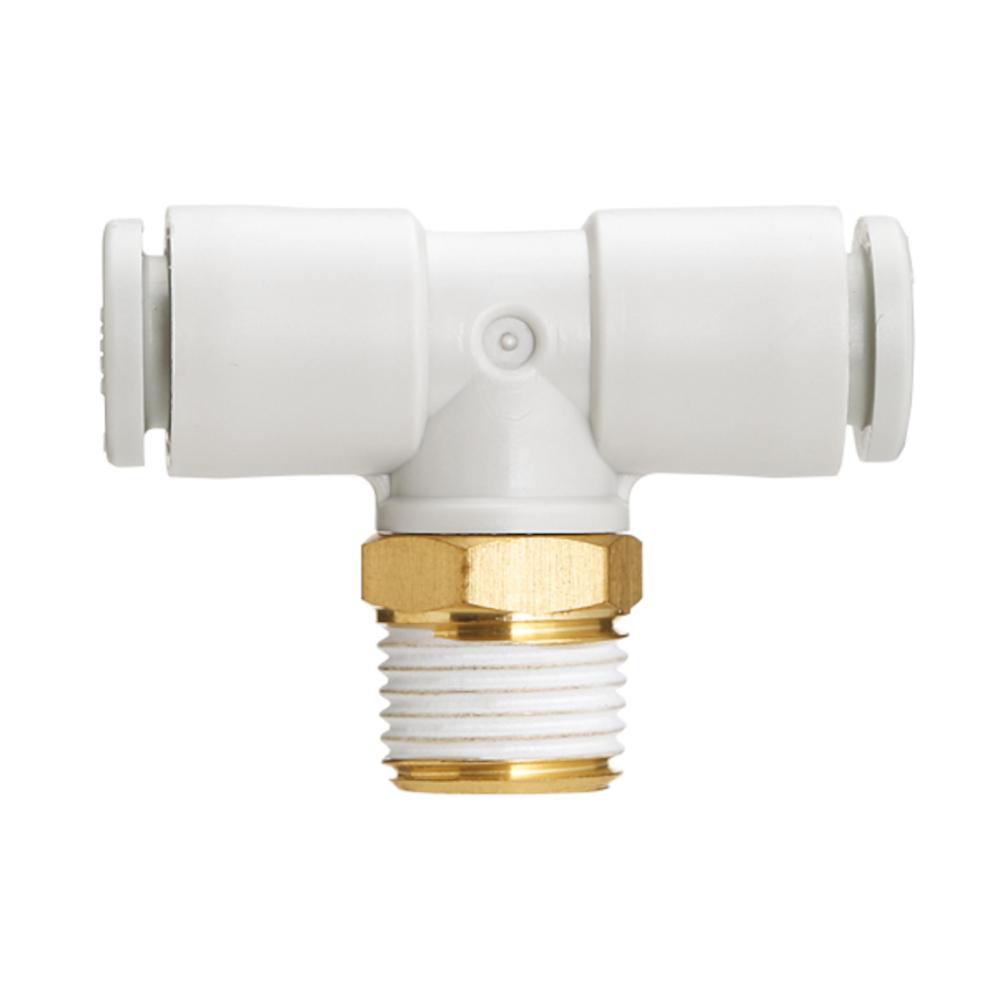

- Die T-Steckverschraubung KQ2T wird eingesetzt, um pneumatische Schläuche ain beide 90° Richtungen zu verzweigen und gleichzeitig eine Verbindung zwischen Steck- und Gewindeanschluss herzustellen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen verschiedene Leitungsverläufe kombiniert werden müssen.
- Besonders vorteilhaft ist ihr Einsatz in modularen Anlagenlayouts und kompakten Steuerungseinheiten, wo Gewinde- und Steckanschlüsse platzsparend kombiniert werden.
- Die werkzeuglose Montage ermöglicht eine schnelle Installation sowie einfache Anpassungen und Wartungsarbeiten.
- Die T-Steckverschraubung KQ2T besteht aus präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303 und verfügt über einen POM-Druckring.
- Sie ist mit einem Außengewinde und zwei gleichen großen Schlaucheingängen in beide 90^Richtungen ausgestattet.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Der ovale Druckring verringert den Kraftaufwand beim Einstecken und Entfernen der Schläuche deutlich und erlaubt eine schnelle, werkzeuglose Montage.
- Die kompakte Bauweise unterstützt die Montage auch bei beengten Platzverhältnissen.
- Dank präziser Fertigung sind dauerhaft sichere und dichte Verbindungen gewährleistet, selbst bei häufigem Umstecken.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - M5 bis M6
- Verwendbarer Schlauch-Außen-Ø - 3,2 bis 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 7 oder 8 mm
- Länge - 29 bis 30,8 mm
- Breite - 17,3 bis 22,7 mm
- Gewicht - 3,1 bis 5,4 g
- Mindestabnahme - 2 oder 10 Stück
