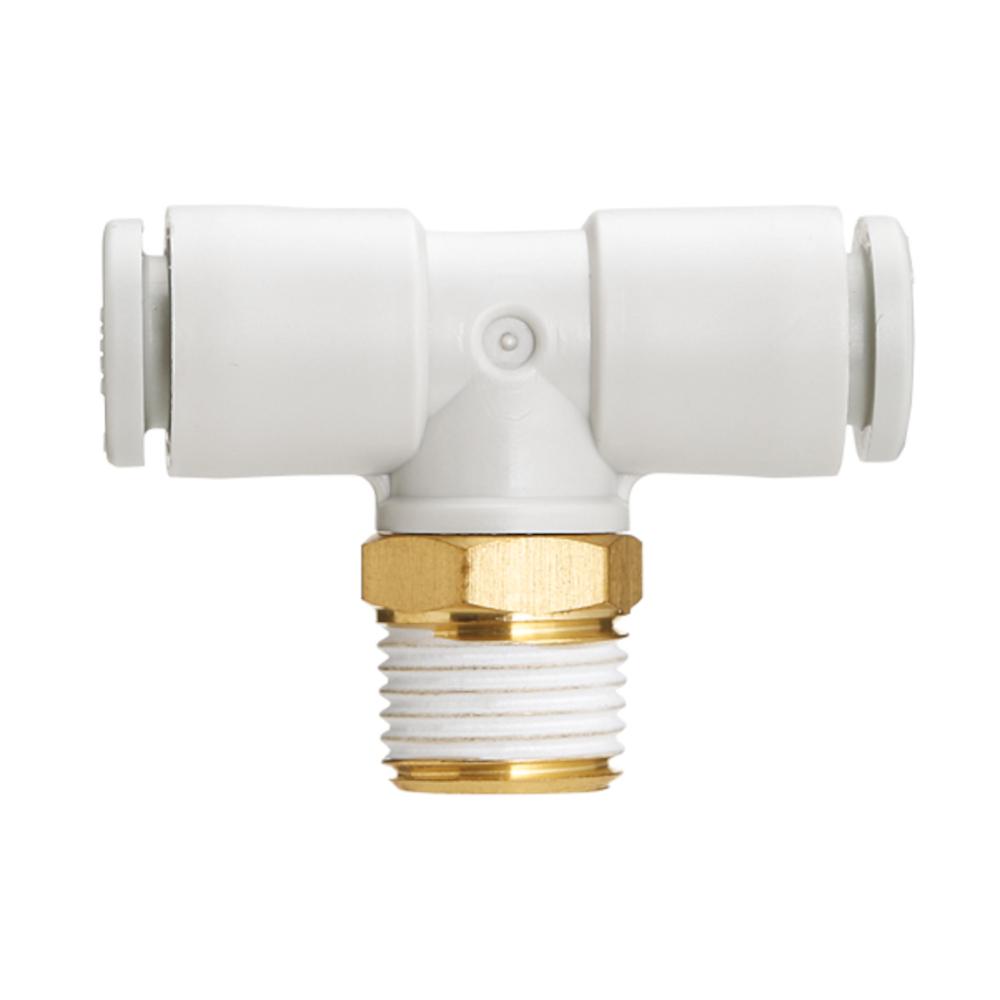

T-Steckverschraubung KQ2T - Messing/PBT - mit Flächendichtung - Schlauch-Außen-Ø 4 bis 16 mm - AG G 1/8" bis 1/2" - VE 5 oder 10 Stück - Preis per Stück
Einsatzbereich
- Die T-Steckverschraubung KQ2T wird eingesetzt, um pneumatische Schläuche ain beide 90° Richtungen zu verzweigen und gleichzeitig eine Verbindung zwischen Steck- und Gewindeanschluss herzustellen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen verschiedene Leitungsverläufe kombiniert werden müssen.
- Besonders vorteilhaft ist ihr Einsatz in modularen Anlagenlayouts und kompakten Steuerungseinheiten, wo Gewinde- und Steckanschlüsse platzsparend kombiniert werden.
- Die werkzeuglose Montage ermöglicht eine schnelle Installation sowie einfache Anpassungen und Wartungsarbeiten.
- Die T-Steckverschraubung KQ2T besteht aus präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing und verfügt über einen POM-Druckring.
- Sie ist mit einem Außengewinde und zwei gleichen großen Schlaucheingängen in beide 90^Richtungen ausgestattet.
- Das Anschlussgewinde ist werkseitig mit einer Flächendichtung ausgestattet.
- Die kompakte Bauweise unterstützt die Montage auch bei beengten Platzverhältnissen.
- Dank präziser Fertigung sind dauerhaft sichere und dichte Verbindungen gewährleistet, selbst bei häufigem Umstecken.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 12 bis 27 mm
- Länge - 29,6 bis 54,2 mm
- Breite - 18,9 bis 45,7 mm
- Gewicht - 7 bis 65,7 g
- Mindestabnahme - 5 oder 10 Stück
- Preis per Stück
Ausführungen (34)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
973001162886 | Messing | 4 mm | G 1/8" |
|
||||||||||
|
|||||||||||||||
|
973001162887 | Messing vernickelt | 4 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162888 | Messing | 4 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162889 | Messing vernickelt | 4 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001140997 | Messing | 6 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162896 | Messing vernickelt | 6 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162897 | Messing | 6 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162898 | Messing vernickelt | 6 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162899 | Messing | 6 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162900 | Messing vernickelt | 6 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162907 | Messing | 8 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162908 | Messing vernickelt | 8 mm | G 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162909 | Messing | 8 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162910 | Messing vernickelt | 8 mm | G 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162911 | Messing | 8 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162912 | Messing vernickelt | 8 mm | G 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162921 | Messing | 10 mm | G 1/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162922 | Messing vernickelt | 10 mm | G 1/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001138980 | Messing | 10 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162923 | Messing vernickelt | 10 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162924 | Messing | 10 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162925 | Messing vernickelt | 10 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162926 | Messing | 10 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162927 | Messing vernickelt | 10 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001138982 | Messing | 12 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162934 | Messing vernickelt | 12 mm | G 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162935 | Messing | 12 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162936 | Messing vernickelt | 12 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001157251 | Messing | 12 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162937 | Messing vernickelt | 12 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162944 | Messing | 16 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162945 | Messing vernickelt | 16 mm | G 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162946 | Messing | 16 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001162947 | Messing vernickelt | 16 mm | G 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
