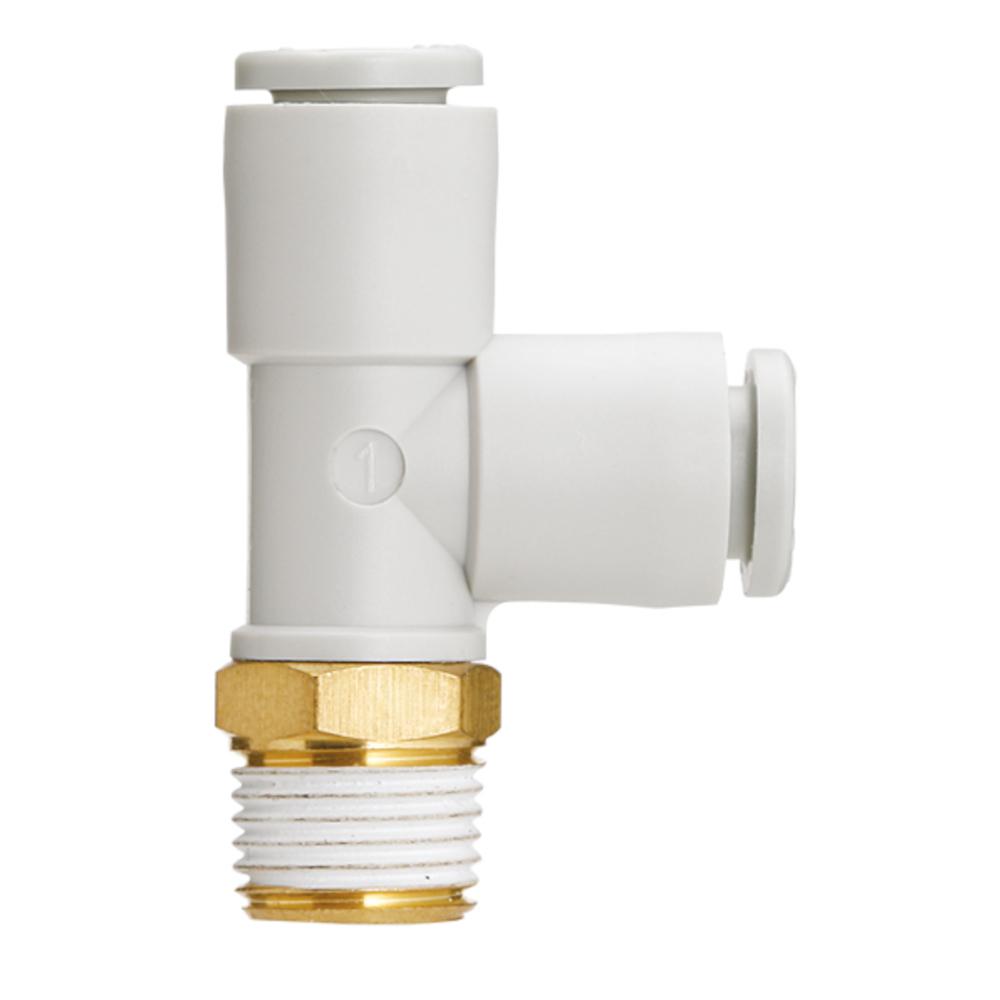

T-Steckverschraubung KQ2Y - Edelstahl oder Messing/PBT - mit Dichtring - ovaler Druckring - Schlauch-Ø 3,2 bis 6 mm - AG M5 bis M6 - VE 10 Stück - Preis per Stück
Einsatzbereich
- Die T-Steckverschraubung KQ2Y wird eingesetzt, um pneumatische Leitungen mit Innengewinde in gerader und 90° Richtung zu verzweigen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen mehrere Leitungsabgänge an einem zentralen Punkt zusammengeführt werden.
- Besonders vorteilhaft ist ihr Einsatz in kompakten und modular aufgebauten Anlagen, in denen eine platzsparende Luftverteilung notwendig ist.
- Die werkzeuglose Steckmontage ermöglicht schnelle Systemanpassungen und erleichtert Wartungsarbeiten.
- Die T-Steckverschraubung KQ2Y besteht aus präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303 und verfügt über einen POM-Druckring.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Der ovale Druckring reduziert den Kraftaufwand beim Einstecken und Entfernen der Schläuche deutlich und erlaubt eine schnelle, werkzeuglose Montage.
- Die kompakte Bauweise unterstützt die Integration auch in komplexe Systeme mit begrenztem Bauraum.
- Die präzise Verarbeitung garantiert dauerhaft sichere und dichte Verbindungen, selbst bei häufigem Umstecken.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - M5 bis M6
- Verwendbarer Schlauch-Außen-Ø - 3,2 bis 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 7 oder 8 mm
- Breite - 18,9 bis 21,5 mm
- Höhe - 29,1 bis 33,8 mm
- Gewicht - 3,1 bis 5,7 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (14)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
Art. Nr.: 973001559137
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 5,28 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 52,76)
Art. Nr.: 973001559138
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 3,99 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 39,87)
Art. Nr.: 973001559139
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 4,13 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 41,25)
Art. Nr.: 973001559117
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 5,28 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 52,76)
Art. Nr.: 973001559118
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 5,77 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 57,72)
Art. Nr.: 973001559119
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 5,97 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 59,70)
Art. Nr.: 973001580956
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 11,90 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 23,80)
Art. Nr.: 973001559120
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M6 |
| € 5,83 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 58,31)
Art. Nr.: 973001559121
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M6 |
| € 6,03 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 60,29)
Art. Nr.: 973001559129
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 6,35 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 63,47)
Art. Nr.: 973001559130
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 6,62 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 66,24)
Art. Nr.: 973001580957
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 13,09 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 26,18)
Art. Nr.: 973001559131
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M6 |
| € 6,35 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 63,47)
Art. Nr.: 973001559132
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M6 |
| € 6,62 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 66,24)
