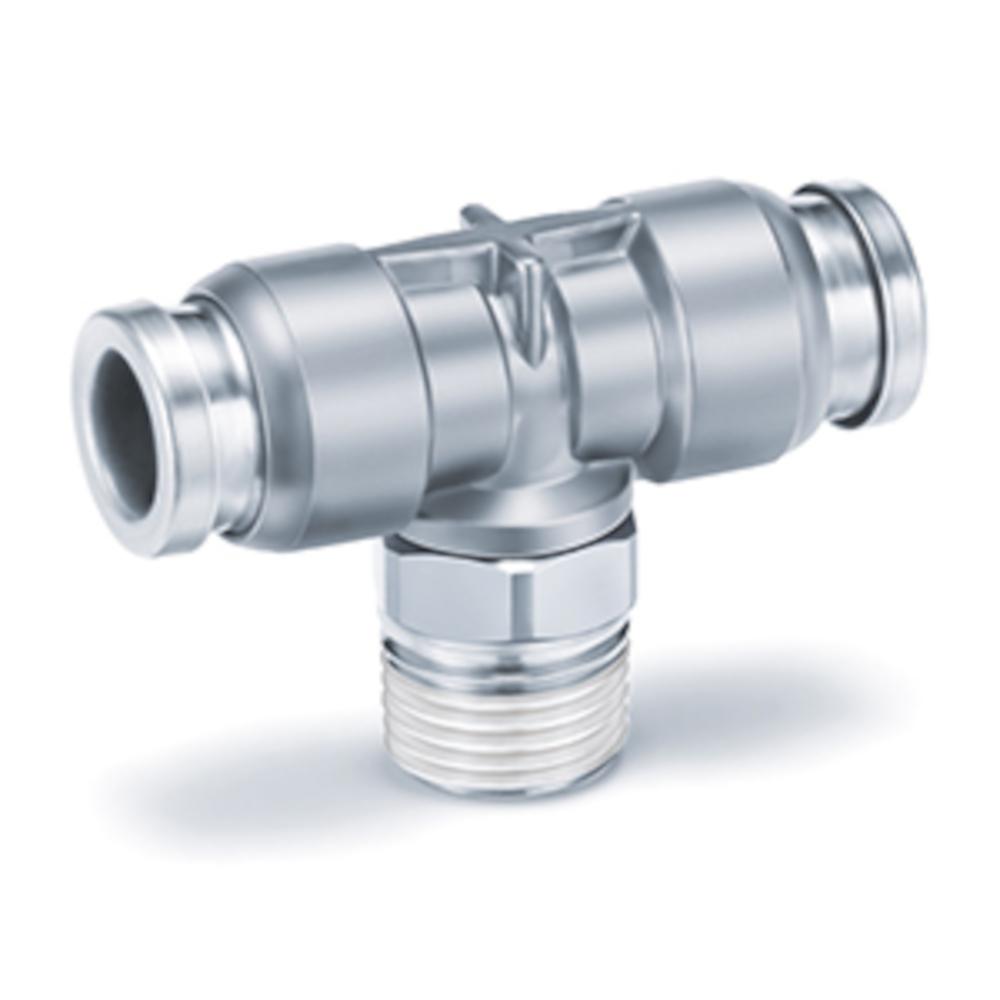

T-Steckverschraubung KQB2T - Messing/Edelstahl - Schlauch-Außen-Ø 4 bis 16 mm - AG G 1/8" bis 1/2" - Preis per Stück
Einsatzbereich
- Die T-Steckverschraubung KQB2T wird eingesetzt, um pneumatische Schläuche an einem zentralen Gewindeanschluss in beide 90° Richtungen zu verzweigen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen eine platzsparende Kombination aus Gewinde- und Steckanschluss benötigt wird.
- Besonders vorteilhaft ist ihr Einsatz in kompakten Baugruppen, Steuerblöcken und Fertigungseinheiten, wo schnelle Montage und hohe Dichtheit gefordert sind.
- Die T-Steckverschraubung KQB2T besteht aus hochwertigem chemisch vernickeltem Messing sowie präzise gefertigten Metallkomponenten aus rostfreiem Stahl 304 und 316.
- Sie verfügt über einen Außengewindeanschluss und zwei Steckanschlüsse mit gleicher Größe.
- Der fluorbeschichtete Spezial-FKM-O-Ring sorgt für eine zuverlässige Abdichtung des Gewindes.
- Die werkzeuglose Montage ermöglicht eine schnelle und sichere Installation sowie einfache Anpassungen und Wartungsarbeiten.
- Die kompakte Bauweise und die präzise Verarbeitung gewährleisten dauerhaft sichere und dichte Verbindungen, selbst bei häufigem Umstecken.
- Material - Messing vernickelt / Edelstahl
- Dichtung - Fluorkautschuk (FKM)
- Umgebungstemperatur - -5 bis 150 °C
- Medientemperatur - -5 bis 150 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 14 bis 27 mm
- Breite - 23,5 bis 48,7 mm
- Länge - 28,8 bis 54,6 mm
- Gewicht - 17,5 bis 112,1 g
- Preis per Stück
Ausführungen (17)
Auswahl eingrenzen
Schlauch-Außen-Ø
Anschlussgewinde
| Artikel-Nr. | Schlauch-Außen-Ø | Anschlussgewinde | Preis inkl. MwSt. | |||||
|---|---|---|---|---|---|---|---|---|
|
973000766632 | 4 mm | G 1/8" |
|
||||
|
||||||||
|
973000766633 | 4 mm | G 1/4" |
|
||||
|
||||||||
|
973000766639 | 6 mm | G 1/8" |
|
||||
|
||||||||
|
973000766640 | 6 mm | G 1/4" |
|
||||
|
||||||||
|
973000766641 | 6 mm | G 3/8" |
|
||||
|
||||||||
|
973000766647 | 8 mm | G 1/8" |
|
||||
|
||||||||
|
973000766648 | 8 mm | G 1/4" |
|
||||
|
||||||||
|
973000766649 | 8 mm | G 3/8" |
|
||||
|
||||||||
|
973000766656 | 10 mm | G 1/8" |
|
||||
|
||||||||
|
973000766657 | 10 mm | G 1/4" |
|
||||
|
||||||||
|
973000766658 | 10 mm | G 3/8" |
|
||||
|
||||||||
|
973000766659 | 10 mm | G 1/2" |
|
||||
|
||||||||
|
973000766667 | 12 mm | G 1/4" |
|
||||
|
||||||||
|
973000766668 | 12 mm | G 3/8" |
|
||||
|
||||||||
|
973000766669 | 12 mm | G 1/2" |
|
||||
|
||||||||
|
973000766673 | 16 mm | G 3/8" |
|
||||
|
||||||||
|
973000766674 | 16 mm | G 1/2" |
|
||||
|
||||||||
