Pneumatikventile

313 Produkte in 1221 Ausführungen
Schnell das richtige 5/2 Wegeventil finden – mit detaillierten Infos zu Durchfluss, Anschlussgrößen und Spannungen. FESTO, SMC und weiter Marken.
Weitere Informationen zu dieser Kategorie
Kategorien
Filtern & Sortieren
1 ... 6 7 8 9 10 ... 14

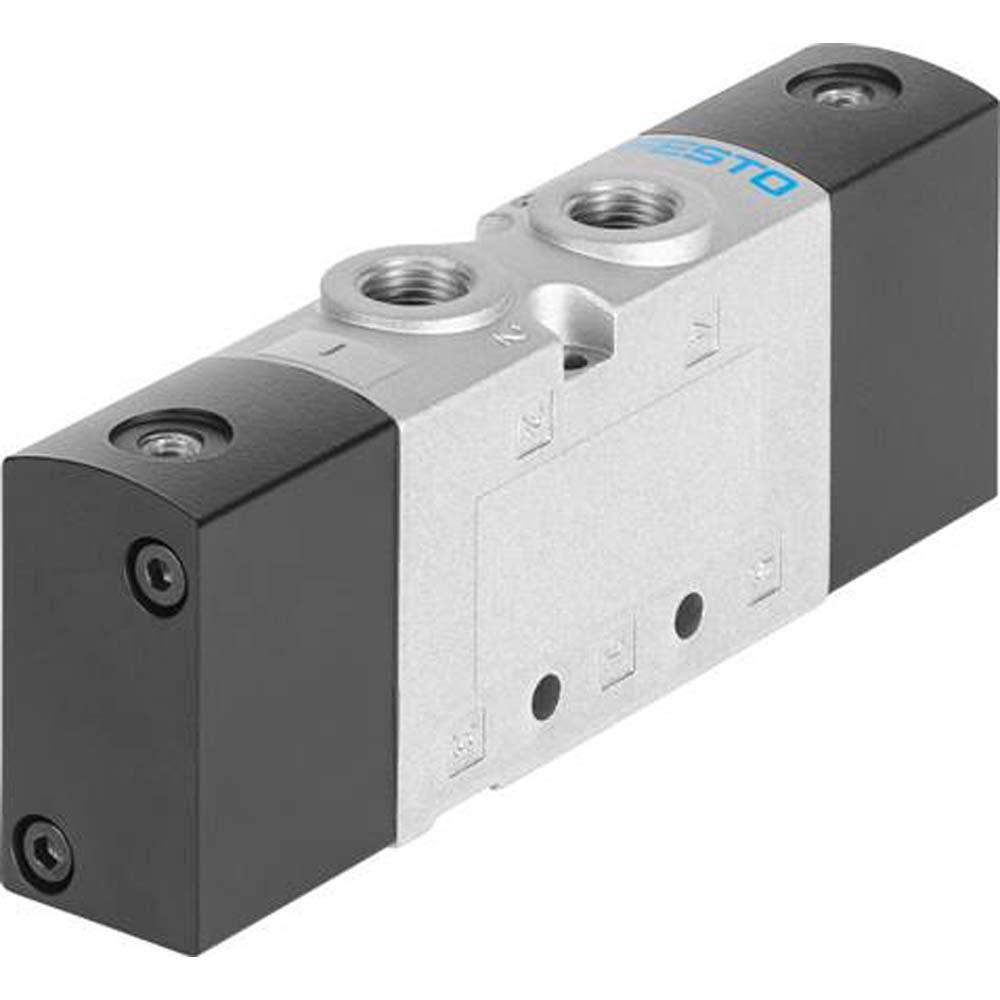

FESTO - Pneumatikventil VUWG-L14-P53 - 5/3-Wege - Muffenventil G 1/8 - Ventilgröße 14 mm - mechanische Feder - Preis per Stück
FESTO - Pneumatikventil VUWG-L14-P53 - 5/3-Wege - Muffenventil G 1/8 - Ventilgröße 14 mm - mechanische Feder - Preis per Stück
mehr Details
€ 124,66
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...

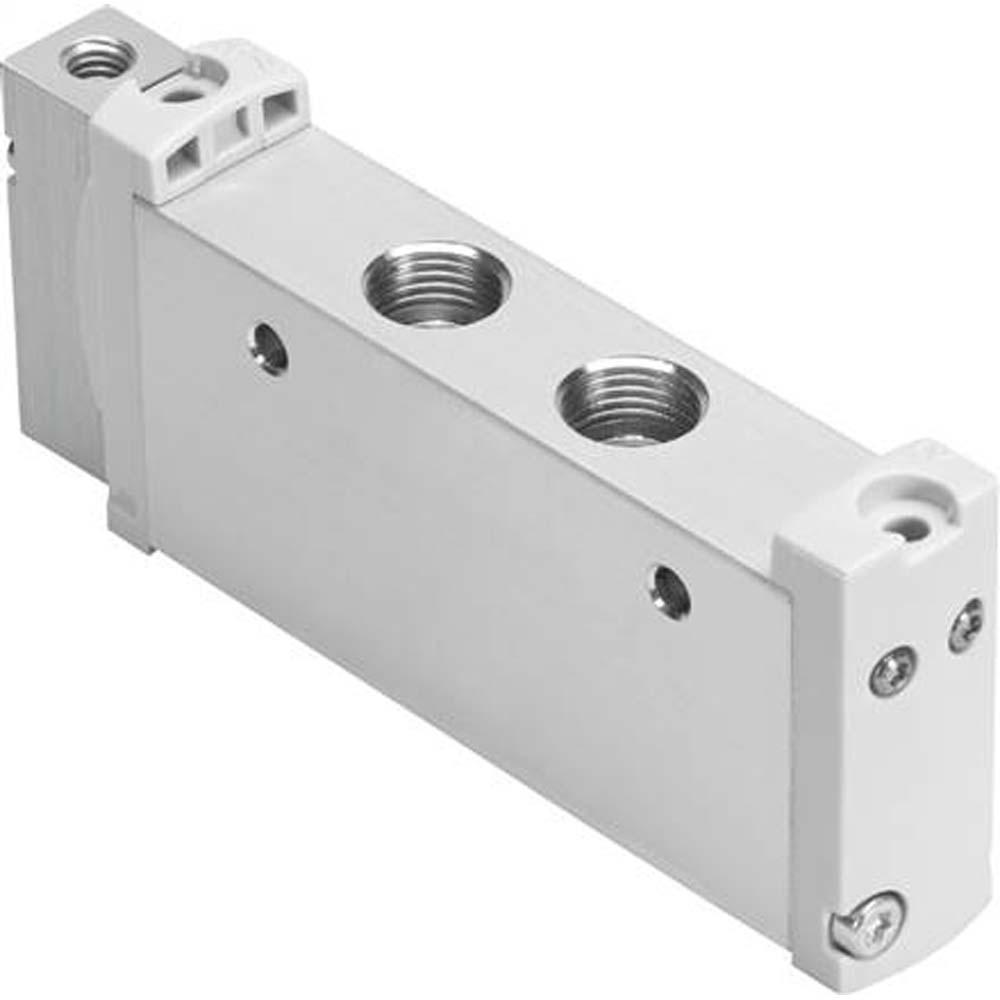

FESTO - Magnetventil VUVG-B14-B52-ZT-F-1T1L - 5/2-Wegeventil, bistabil - Steuerluftversorgung extern - Anschlussplattenventil G1/8 - Preis per Stück
FESTO - Magnetventil VUVG-B14-B52-ZT-F-1T1L - 5/2-Wegeventil, bistabil - Steuerluftversorgung extern - Anschlussplattenventil G1/8 - Preis per Stück
mehr Details
€ 124,30
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVG-L10-B52-T-M7-1H2L-W1 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern - Muffenventil M7 - mit Elektrik-Anschlussplatte H2 - Preis per Stück
FESTO - Magnetventil VUVG-L10-B52-T-M7-1H2L-W1 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern - Muffenventil M7 - mit Elektrik-Anschlussplatte H2 - Preis per Stück
mehr Details
€ 123,62
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVG-S10-B52-ZT-M5-1T1L - 5/2-Wegeventil, bistabil - Steuerluftversorgung extern - Halbmuffenventil M5 - Preis per Stück
FESTO - Magnetventil VUVG-S10-B52-ZT-M5-1T1L - 5/2-Wegeventil, bistabil - Steuerluftversorgung extern - Halbmuffenventil M5 - Preis per Stück
mehr Details
€ 120,86
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVG-B14-F-1P3 - 2x 3/2-Wegeventil - Steuerluftversorgung extern - pneumatische/mechanische Feder - Anschlussplattenventil G1/8 - ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-B14-F-1P3 - 2x 3/2-Wegeventil - Steuerluftversorgung extern - pneumatische/mechanische Feder - Anschlussplattenventil G1/8 - ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
ab € 111,68
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVG-L10-T32-M5-1P3 - 2x 3/2-Wegeventil - Steuerluftversorgung extern/intern - pneumatische/mechanische Feder - Muffenventil M5 - ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-L10-T32-M5-1P3 - 2x 3/2-Wegeventil - Steuerluftversorgung extern/intern - pneumatische/mechanische Feder - Muffenventil M5 - ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
ab € 105,61
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVG-L18-B52-G14-1P3 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern/extern - Muffenventil G1/4 - ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-L18-B52-G14-1P3 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern/extern - Muffenventil G1/4 - ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
ab € 114,26
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L10-P53 - 5/3-Wege - Muffenventil M7 - Ventilgröße 10 mm - mechanische Feder - Preis per Stück
FESTO - Pneumatikventil VUWG-L10-P53 - 5/3-Wege - Muffenventil M7 - Ventilgröße 10 mm - mechanische Feder - Preis per Stück
mehr Details
€ 119,48
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L14-T32 - 2x3/2 monostabil - Muffenventil G 1/8 - Ventilgröße 14 mm - pneumatische oder mechanische Feder - Preis per Stück
FESTO - Pneumatikventil VUWG-L14-T32 - 2x3/2 monostabil - Muffenventil G 1/8 - Ventilgröße 14 mm - pneumatische oder mechanische Feder - Preis per Stück
mehr Details
ab € 110,80
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L18-B52-G14 - 5/2 bistabil - Muffenventil G 1/4 - Ventilgröße 18 mm - Preis per Stück
FESTO - Pneumatikventil VUWG-L18-B52-G14 - 5/2 bistabil - Muffenventil G 1/4 - Ventilgröße 18 mm - Preis per Stück
mehr Details
€ 119,48
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVS-L20-P53E-G18-F7 - 5/3-Wegeventil entlüftet - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
FESTO - Magnetventil VUVS-L20-P53E-G18-F7 - 5/3-Wegeventil entlüftet - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
mehr Details
€ 119,15
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVS-L20-P53U-G18-F7 - 5/3-Wegeventil belüftet - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
FESTO - Magnetventil VUVS-L20-P53U-G18-F7 - 5/3-Wegeventil belüftet - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
mehr Details
€ 119,15
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVS-L20-P53C-G18-F7 - 5/3-Wegeventil geschlossen - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
FESTO - Magnetventil VUVS-L20-P53C-G18-F7 - 5/3-Wegeventil geschlossen - ohne Magnetspule - mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
mehr Details
€ 119,15
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVS-L30-M52-G38-F8-1C1 - 5/2-Wegeventil monostabil - mit Magnetspule - elektrischer Anschluss Form C - pneumatische oder mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
FESTO - Magnetventil VUVS-L30-M52-G38-F8-1C1 - 5/2-Wegeventil monostabil - mit Magnetspule - elektrischer Anschluss Form C - pneumatische oder mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
mehr Details
€ 118,65
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVS-L30-M52-G38-F8-1B2 - 5/2-Wegeventil monostabil - mit Magnetspule - elektrischer Anschluss Form B - pneumatische oder mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
FESTO - Magnetventil VUVS-L30-M52-G38-F8-1B2 - 5/2-Wegeventil monostabil - mit Magnetspule - elektrischer Anschluss Form B - pneumatische oder mechanische Feder - Steuerluftversorgung intern oder extern - Preis per Stück
mehr Details
€ 118,65
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVG-L10-B52-T-M5-1H2L-W1 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern - Muffenventil M5 - mit Elektrik-Anschlussplatte H2 - Preis per Stück
FESTO - Magnetventil VUVG-L10-B52-T-M5-1H2L-W1 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern - Muffenventil M5 - mit Elektrik-Anschlussplatte H2 - Preis per Stück
mehr Details
€ 118,43
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVG-B14Z-F-1T1L - 3/2-Wegeventil - Steuerluftversorgung extern - pneumatische Feder - Anschlussplattenventil G1/8 - Preis per Stück
FESTO - Magnetventil VUVG-B14Z-F-1T1L - 3/2-Wegeventil - Steuerluftversorgung extern - pneumatische Feder - Anschlussplattenventil G1/8 - Preis per Stück
mehr Details
€ 116,88
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Verteilerkasten - HMZV - (175126) - Preis per Stück
FESTO - Verteilerkasten - HMZV - (175126) - Preis per Stück
mehr Details
€ 115,19
Preis inkl. MwSt.
versandkostenfrei
zum Artikel
FESTO - Magnetventil VUVG-B10-F - 5/3-Wegeventil - Steuerluftversorgung extern - mechanische Feder - Anschlussplattenventil M5/M7 - ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-B10-F - 5/3-Wegeventil - Steuerluftversorgung extern - mechanische Feder - Anschlussplattenventil M5/M7 - ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
€ 115,14
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVG-B10A-F - 5/3-Wegeventil - Steuerluftversorgung extern - mechanische Feder - Anschlussplattenventil M3, ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-B10A-F - 5/3-Wegeventil - Steuerluftversorgung extern - mechanische Feder - Anschlussplattenventil M3, ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
€ 115,14
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Magnetventil VUVG-L14-B52-G18-1P3 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern/extern - Muffenventil G1/8 - ohne Elektrik-Anschlussplatte - Preis per Stück
FESTO - Magnetventil VUVG-L14-B52-G18-1P3 - 5/2-Wegeventil, bistabil - Steuerluftversorgung intern/extern - Muffenventil G1/8 - ohne Elektrik-Anschlussplatte - Preis per Stück
mehr Details
ab € 109,08
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L10A-P53-M3 - 5/2 Ventil - Durchfluss 80 bis 100 l/min - Preis per Stück
FESTO - Pneumatikventil VUWG-L10A-P53-M3 - 5/2 Ventil - Durchfluss 80 bis 100 l/min - Preis per Stück
mehr Details
€ 114,26
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L10-P53 - 5/3-Wege - Muffenventil M5 - Ventilgröße 10 mm - mechanische Feder - Preis per Stück
FESTO - Pneumatikventil VUWG-L10-P53 - 5/3-Wege - Muffenventil M5 - Ventilgröße 10 mm - mechanische Feder - Preis per Stück
mehr Details
€ 114,26
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...
FESTO - Pneumatikventil VUWG-L10-T32 - 2x3/2 monostabil - Muffenventil M7 - Ventilgröße 10 mm - pneumatische oder mechanische Feder - Preis per Stück
FESTO - Pneumatikventil VUWG-L10-T32 - 2x3/2 monostabil - Muffenventil M7 - Ventilgröße 10 mm - pneumatische oder mechanische Feder - Preis per Stück
mehr Details
ab € 105,61
Preis inkl. MwSt.
versandkostenfrei
Ausführung auswählen...

1 ... 6 7 8 9 10 ... 14
Unsere Top Marken in Pneumatikventile
festo
smc
nederman
Weitere Informationen zu dieser Kategorie

5/2-Wege-Pneumatikventile bei ESSKA

Ein zuverlässiges Pneumatikventil ist das Herzstück vieler automatisierter Anlagen in der Industrie, im Handwerk und in kommunalen Betrieben. Wenn es darum geht, doppeltwirkende Zylinder präzise zu steuern, ist das 5/2-Wegeventil die mit Abstand häufigste und wichtigste Wahl. Doch bei der Anschaffung tauchen oft viele Fragen auf: Welche Anschlussgröße wird benötigt? Ist ein monostabiles oder ein bistabiles Ventil die bessere Wahl? Und welche Spannung ist für die elektrische Betätigung erforderlich?

Was bedeutet 5/2 Wegeventil und wie funktioniert es?

Um die Bezeichnung richtig zu verstehen, muss man die Zahlen aufschlüsseln. Ein 5/2-Wegeventil verfügt über genau fünf Anschlüsse und zwei Schaltstellungen. Diese klare Struktur ermöglicht es, die Bewegungsrichtung von pneumatischen Zylindern exakt zu kontrollieren.

Die fünf Anschlüsse haben jeweils eine fest definierte Aufgabe in pneumatischen Systemen:

  • Anschluss 1: Hier wird die Haupt-Druckluft eingespeist (Zuluft).
  • Anschlüsse 2 und 4: Dies sind die sogenannten Arbeitsanschlüsse. Sie werden direkt mit dem pneumatischen Zylinder verbunden (einmal für das Ausfahren, einmal für das Einfahren).
  • Anschlüsse 3 und 5: Dies sind die Entlüftungsanschlüsse (Abluft). Hier entweicht die verbrauchte Druckluft aus dem Zylinder in die Umgebung. Oft werden hier Schalldämpfer montiert, um die Lärmbelastung in der Werkhalle zu reduzieren.

Die Funktion in der Praxis: In der ersten Schaltstellung (Ruhestellung) strömt die Druckluft von Anschluss 1 zu Anschluss 2. Gleichzeitig wird der Anschluss 4 über den Anschluss 5 entlüftet. Der Zylinder fährt beispielsweise ein. Wird das Pneumatikventil nun betätigt, wechselt es in die zweite Schaltstellung. Die interne Mechanik leitet die Druckluft nun von Anschluss 1 zu Anschluss 4. Gleichzeitig wird der Anschluss 2 über den Anschluss 3 entlüftet. Der Zylinder fährt aus. Durch diesen simplen, aber hochgradig verlässlichen Wechsel der Luftströme lassen sich komplexe Maschinenbewegungen realisieren.

Monostabil oder Bistabil: Welches Pneumatikventil ist das richtige?

Eine der wichtigsten Entscheidungen beim Kauf von 5/2 Wegeventilen ist die Wahl zwischen einer monostabilen und einer bistabilen Ausführung. Beide Varianten haben ihre spezifischen Vorteile und Einsatzgebiete in der Industrie und im Handwerk.

Das monostabile 5/2-Wegeventil

Ein monostabiles Ventil besitzt nur eine Betätigungsseite (zum Beispiel eine Magnetspule) und eine mechanische Rückstellfeder auf der anderen Seite.

  • Funktionsweise: Das Ventil schaltet nur um, solange das Steuersignal (etwa der elektrische Strom) anliegt. Sobald das Signal abfällt oder der Strom ausfällt, drückt die Feder das Ventil automatisch wieder in seine ursprüngliche Ausgangsstellung zurück.
  • Einsatzgebiete: Diese Variante wird eingesetzt, wenn aus Sicherheitsgründen eine definierte Grundstellung bei Stromausfall zwingend erforderlich ist. So wird verhindert, dass Maschinen bei einem Defekt unkontrollierte Bewegungen ausführen.

Das bistabile 5/2-Wegeventil (Impulsventil)

Ein bistabiles Pneumatikventil – oft auch als Impulsventil bezeichnet – verfügt über zwei Betätigungsseiten (zum Beispiel zwei Magnetspulen) und besitzt keine Rückstellfeder.

  • Funktionsweise: Ein kurzer Steuerimpuls auf der einen Seite reicht aus, um das Ventil umschalten zu lassen. Das Ventil behält diese Position auch dann bei, wenn das Signal wieder abfällt. Erst wenn ein Impuls auf der gegenüberliegenden Seite erfolgt, schaltet das Ventil wieder zurück.
  • Einsatzgebiete: Bistabile Pneumatikventile sind ideal, wenn der letzte Schaltzustand auch bei einem Stromausfall unbedingt erhalten bleiben soll. Zudem sparen sie Energie, da der Strom nicht dauerhaft anliegen muss, sondern nur für den kurzen Moment des Umschaltens benötigt wird.

Betätigungsarten von 5/2-Wegeventilen im Überblick

Pneumatikventile können auf unterschiedliche Weise angesteuert werden. Die Wahl der Betätigungsart hängt direkt davon ab, wie Ihre Anlage oder Maschine gesteuert wird.

Elektrisch betätigte Ventile (Magnetventile)

In modernen, automatisierten Anlagen sind Magnetventile der absolute Standard. Hier übernimmt ein Elektromagnet (die Spule) die Umschaltung. Ein 5 2 Wege Magnetventil reagiert extrem schnell auf Signale aus der SPS (Speicherprogrammierbare Steuerung) und lässt sich nahtlos in elektronische Systeme integrieren. Es gibt sie sowohl als direktgesteuerte als auch als vorgesteuerte Ventile. Vorgesteuerte Modelle nutzen die vorhandene Druckluft zur Verstärkung der Schaltkraft, weshalb sie kleinere Magnetspulen benötigen und weniger Strom verbrauchen.

Pneumatisch betätigte Ventile

Bei rein pneumatischen Anlagen, in denen Strom aus Sicherheitsgründen (etwa in explosionsgefährdeten Bereichen) vermieden werden soll, nutzt man pneumatisch betätigte Wegeventile. Hierbei wird das Ventil nicht durch einen elektrischen Impuls, sondern durch einen Steuerluft-Impuls umgeschaltet.

Manuell und mechanisch betätigte Ventile

Im Handwerk, an einfachen Vorrichtungen oder bei Werkstattpressen kommen oft manuell betätigte 5 2 Wegeventile zum Einsatz. Diese werden durch Handhebel, Drucktaster, Fußpedale oder mechanische Rollenhebel bedient. Sie erfordern keine komplexe Steuerung und sind besonders robust und wartungsarm.

Wichtige Kaufkriterien: So finden Sie das passende Pneumatikventil

Damit Ihre Maschinen reibungslos funktionieren, müssen die technischen Daten des Ventils exakt zur Anwendung passen. Achten Sie bei der Auswahl auf die folgenden Parameter.

1. Gewindegröße und Anschlüsse

Die Anschlussgröße bestimmt maßgeblich, wie viel Luft durch das Ventil fließen kann. Gängige Zollgewinde sind:

  • G 1/8: Für kleine Zylinder und kompakte Bauräume.
  • G 1/4: Der absolute Standard für mittlere Anwendungen im Maschinenbau (oft für Durchflussmengen von rund 1000 bis 1300 l/min).
  • G 3/8 und G 1/2: Für sehr große Zylinder, bei denen große Luftmengen in kürzester Zeit bewegt werden müssen.

2. Durchflussmenge (l/min)

Der Durchfluss (in Litern pro Minute) gibt an, wie viel gefilterte Druckluft in einer bestimmten Zeit durch das Ventil strömen kann. Ein zu geringer Durchfluss drosselt den Zylinder, er fährt dann zu langsam aus. Achten Sie darauf, dass der Durchfluss des Ventils zum Volumen des angeschlossenen Zylinders passt.

3. Betriebsdruck und Temperaturbereich

Die meisten Standard-Pneumatikventile arbeiten in einem Betriebsdruckbereich von 1,5 bis 8 oder 10 bar. Vorgesteuerte Ventile benötigen meist einen Mindestdruck (oft 1,5 bar), um überhaupt schalten zu können. Prüfen Sie zudem den Temperaturbereich. Standardventile mit NBR-Dichtungen sind meist für Umgebungstemperaturen von -10 °C bis +60 °C ausgelegt.

4. Elektrische Spannung (bei Magnetventilen)

Wenn Sie sich für ein Magnetventil entscheiden, muss die Spulenspannung exakt zu Ihrer Stromversorgung passen. Typische Werte in der Industrie sind 24 Volt DC (Gleichstrom) für SPS-Steuerungen. In anderen Bereichen finden aber auch 12 Volt DC (oft in Fahrzeugen oder mobilen Anlagen) oder 230 Volt AC (Wechselstrom) Anwendung.

Typische Einsatzfälle für 5/2-Wege-Pneumatikventile

Das Einsatzspektrum dieser Bauteile ist enorm vielfältig. Da sie speziell dafür entwickelt wurden, Luft in zwei Richtungen zu lenken, sind sie die Standardlösung für alle doppeltwirkenden Pneumatikzylinder. Ein doppeltwirkender Zylinder benötigt aktive Druckluft sowohl für das Ausfahren als auch für das Einfahren.

In der Verpackungsindustrie steuern diese Ventile beispielsweise Zylinder, die Kartons falten oder Produkte auf dem Fließband aussortieren. Im Handwerk finden sie sich an pneumatischen Spannvorrichtungen, bei denen Holz- oder Metallwerkstücke sicher für die Bearbeitung fixiert werden müssen. Auch in der Automobilproduktion, beim Schweißen oder in der Robotik sind Wegeventile 5/2 unverzichtbar, um schnelle und kraftvolle mechanische Bewegungen zu realisieren.

Pneumatikventile von Marken wie FESTO und SMC

Bei der Auswahl von 5/2-Wege-Pneumatikventilen legen viele Anwender Wert auf hohe Qualität und Zuverlässigkeit, weshalb Produkte renommierter Marken wie FESTO und SMC besonders gefragt sind. Diese Hersteller sind international bekannt für ihre Innovationskraft, präzise Fertigung und die beständige Weiterentwicklung ihrer Produktlinien. FESTO bietet beispielsweise neben einer großen Auswahl klassischer Magnetventile auch spezialisierte Lösungen für anspruchsvolle Anwendungen wie explosionsgefährdete Bereiche oder extreme Temperaturbereiche. SMC wiederum punktet mit kompakten Bauformen und energieeffizienten Ventilinseln, die sich flexibel in unterschiedliche Automationssysteme integrieren lassen.

Pneumatikventil bei ESSKA: FESTO, SMC, uvm.

ESSKA bietet eine breite Auswahl an hochwertigen 5/2-Wege-Pneumatikventilen und weiteren Ventiltypen, die für unterschiedlichste Anwendungen in Industrie, Handwerk und kommunalen Betrieben entwickelt wurden. Kunden profitieren von einer übersichtlichen Produktauswahl, die sowohl Standardlösungen als auch Spezialventile für besondere Einsatzbereiche umfasst. Neben Ventilen von renommierten Markenherstellern finden Sie bei ESSKA auch detaillierte technische Informationen, passendes Zubehör sowie kompetente Beratung durch erfahrene Experten. So wird sichergestellt, dass Sie das passende Pneumatikventil für Ihre Anwendung schnell und unkompliziert finden – egal ob Sie eine Lösung für die Instandhaltung, die Neuplanung einer Anlage oder den Ersatz eines vorhandenen Ventils benötigen. Das umfassende Sortiment und der einfache Bestellprozess machen ESSKA zum verlässlichen Partner, wenn es um Pneumatikventile und Systemkomponenten für die zuverlässige Zylindersteuerung geht.

Häufig gestellte Fragen (FAQ)

Worin besteht der Unterschied zwischen 5/3- und 5/2-Ventilen? Während ein 5/2-Wegeventil nur zwei Schaltstellungen kennt (Zylinder fährt ein oder Zylinder fährt aus), verfügt ein 5/3-Wegeventil über eine dritte Schaltstellung in der Mitte (Mittelstellung). Diese Mittelstellung kann beispielsweise "gesperrt" sein. Das ermöglicht es, einen Zylinder auch auf halbem Weg anzuhalten und in seiner Position zu fixieren. Ein 5/2 Ventil fährt den Zylinder hingegen immer bis in die jeweilige Endlage.

Warum heißt es 2/2 Wegeventil im Vergleich zum 5/2 Ventil? Ein 2/2-Wegeventil hat nur zwei Anschlüsse und zwei Schaltstellungen (Auf und Zu). Es funktioniert im Grunde wie ein einfacher Wasserhahn und eignet sich nur zum reinen Absperren oder Freigeben von Luft, nicht aber zum Steuern eines doppeltwirkenden Zylinders.

Wie machen sich defekte Magnetventile bemerkbar? Ein Defekt zeigt sich oft dadurch, dass der Zylinder nicht mehr aus- oder einfährt, obwohl das Steuersignal anliegt. Ein weiteres typisches Zeichen ist ein permanentes Zischen an den Entlüftungsanschlüssen (3 oder 5), was auf verschlissene interne Dichtungen (meist aus NBR) hindeutet. Auch eine durchgebrannte Magnetspule, die nicht mehr hörbar "klackt", ist ein häufiger Fehlergrund.

Was ist ein 5/2-Wege-Impulsventil? Dies ist lediglich eine andere Bezeichnung für ein bistabiles 5/2-Wegeventil. Ein kurzer elektrischer oder pneumatischer Impuls reicht aus, um das Ventil in die andere Schaltstellung zu bringen, wo es auch ohne weiteres Signal verbleibt.
