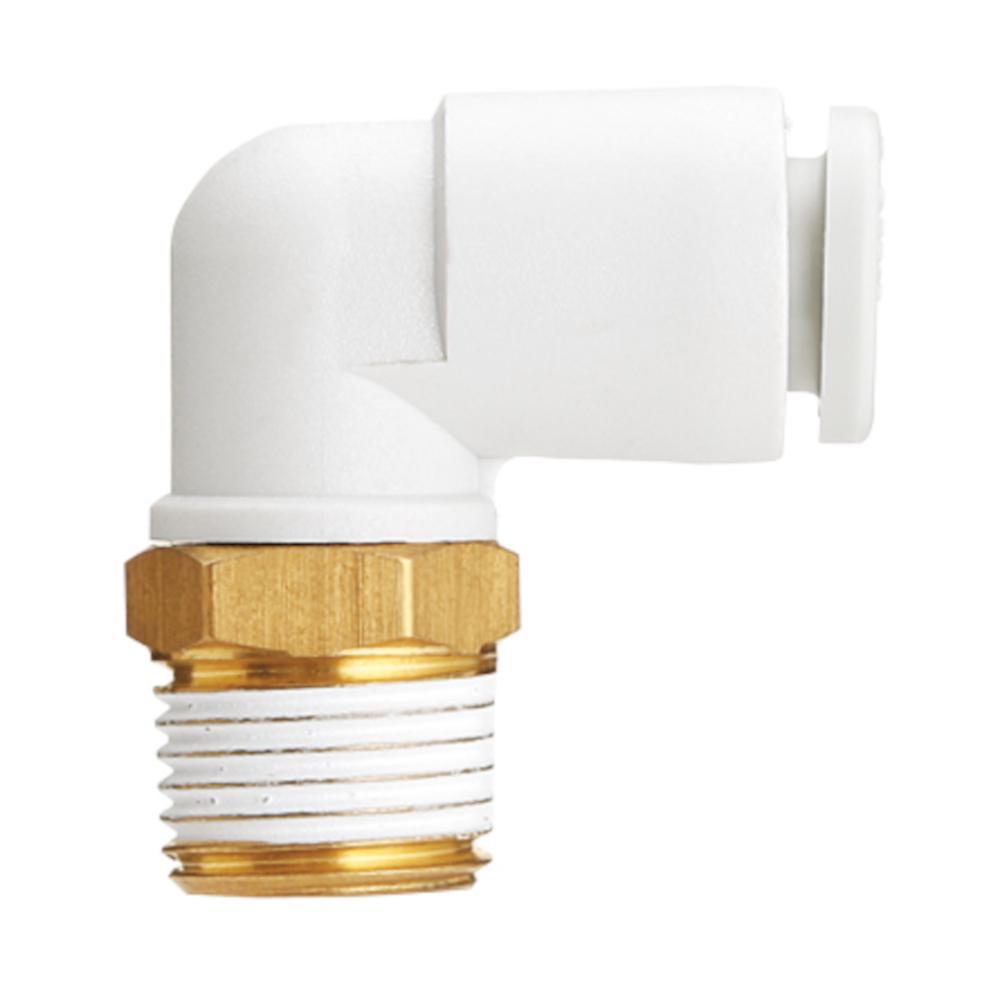

Einschraubwinkel KQ2L - Edelstahl oder Messing/PBT - mit Dichtring - Schlauch-Ø 2 bis 6 mm - AG M5 bis M6 - VE 10 Stück - Preis per Stück
| € 2,40 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 24,00)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973000984340
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
Einsatzbereich
- Der Einschraubwinkel KQ2L wird verwendet, um pneumatische Schläuche an einen Gewindeanschluss im 90-Grad-Winkel platzsparend anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauverhältnissen.
- Besonders vorteilhaft ist sein Einsatz bei komplexen Anlagenlayouts, in denen flexible und exakte Leitungsführungen notwendig sind.
- Der KQ2L ermöglicht eine effiziente, sichere und wartungsfreundliche Installation pneumatischer Systeme.
- Der Einschraubwinkel KQ2L besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Durch seine 90-Grad-Bauform ermöglicht er den platzsparenden Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss.
- Die schwenkbare Bauweise erlaubt eine flexible Ausrichtung des Schlauchs beim Einbau, wodurch sich die Montage auch bei engen Platzverhältnissen problemlos realisieren lässt.
- Die präzise Verarbeitung stellt eine dauerhaft dichte und sichere Verbindung sicher, auch bei häufigem Umstecken.
- Material - Edelstahl, Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - M5 bis M6
- Verwendbarer Schlauch-Außen-Ø - 2 bis 6 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 5,5 bis 8 mm
- Breite - 15,4 bis 19,4 mm
- Höhe - 15,4 bis 22,9 mm
- Gewicht - 1,6 bis 4,3 g
- Mindestabnahme - 10 Stück
- Preis per Stück
Ausführungen (15)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
Art. Nr.: 973000984339
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 3,69 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 36,89)
Art. Nr.: 973000984340
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 2,40 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 24,00)
Art. Nr.: 973000984341
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 2 mm |
| Anschlussgewinde | M5 |
| € 2,50 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 24,99)
Art. Nr.: 973000983608
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 3,81 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,08)
Art. Nr.: 973000983609
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 2,66 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 26,58)
Art. Nr.: 973000983610
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 3,2 mm |
| Anschlussgewinde | M5 |
| € 2,76 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 27,57)
Art. Nr.: 973000981553
Ausführung
| Material | Edelstahl |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 3,81 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,08)
Art. Nr.: 973000983558
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 4,13 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 41,25)
Art. Nr.: 973000981554
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M5 |
| € 4,38 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 43,83)
Art. Nr.: 973000983559
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M6 |
| € 3,89 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,87)
Art. Nr.: 973000981593
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | M6 |
| € 4,07 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,66)
Art. Nr.: 973000983567
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 4,18 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 41,85)
Art. Nr.: 973000981556
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M5 |
| € 4,44 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 44,43)
Art. Nr.: 973000983568
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M6 |
| € 3,89 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,87)
Art. Nr.: 973000984342
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | M6 |
| € 4,18 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 41,85)
