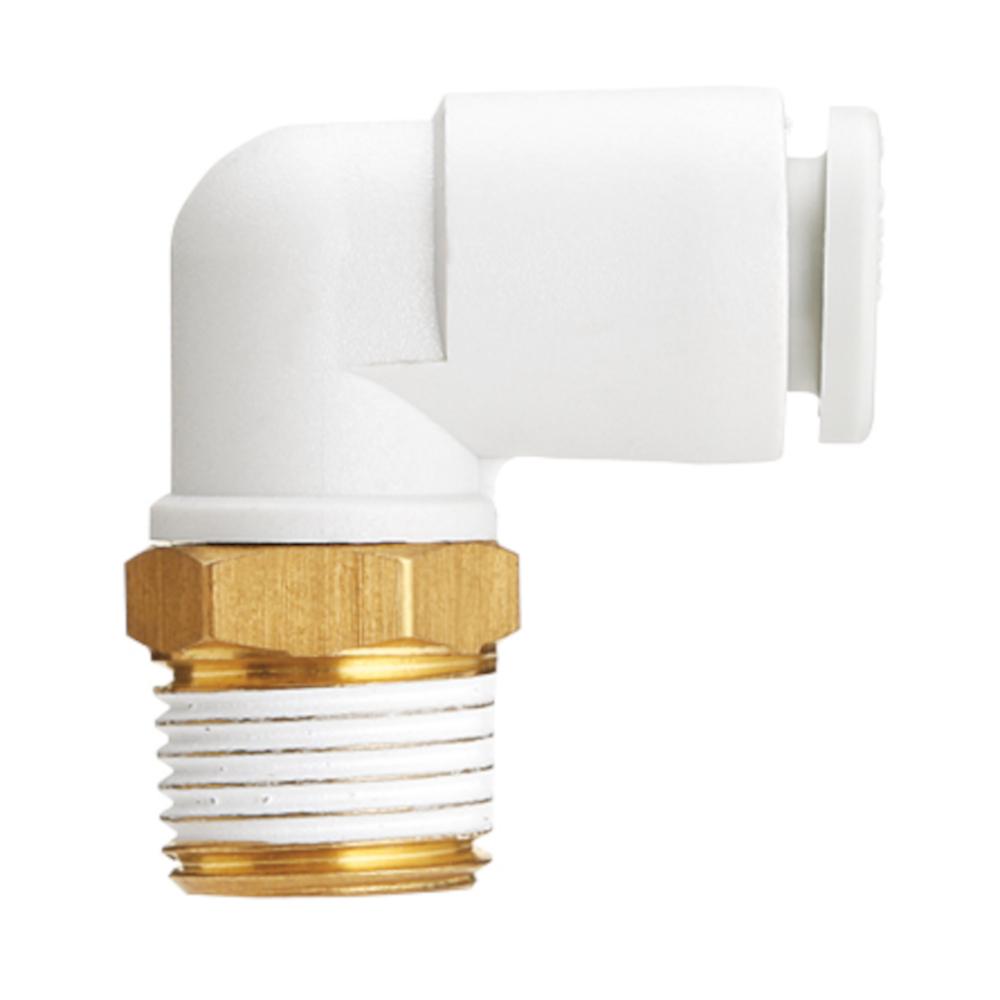

Einschraubwinkel KQ2L - Messing/PBT - mit Gewindeabdichtung - Schlauch-Ø 4 bis 16 mm - AG G 1/8" bis 1/2" - VE 5 oder 10 Stück - Preis per Stück
| € 3,71 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 37,09)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973001162735
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
Einsatzbereich
- Der Einschraubwinkel KQ2L wird verwendet, um pneumatische Schläuche an einen Gewindeanschluss im 90-Grad-Winkel platzsparend anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauverhältnissen.
- Besonders vorteilhaft ist sein Einsatz bei komplexen Anlagenlayouts, in denen flexible und exakte Leitungsführungen notwendig sind.
- Der KQ2L ermöglicht eine effiziente, sichere und wartungsfreundliche Installation pneumatischer Systeme.
- Der Einschraubwinkel KQ2L besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing oder chemisch vernickeltem Messing.
- Durch seine 90-Grad-Bauform ermöglicht er den platzsparenden Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss.
- Die schwenkbare Bauweise erlaubt eine flexible Ausrichtung des Schlauchs beim Einbau, wodurch sich die Montage auch bei engen Platzverhältnissen problemlos realisieren lässt.
- Die präzise Verarbeitung stellt eine dauerhaft dichte und sichere Verbindung sicher, auch bei häufigem Umstecken.
- Material - Messing oder Messing vernickelt / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - G 1/8" bis G 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Schwenkbarkeit - 360°
- Schlüsselweite - 12 bis 27 mm
- Breite - 19,8 bis 40,6 mm
- Höhe - 20,9 bis 45,7 mm
- Gewicht - 6,3 bis 58,7 g
- Mindestabnahme - 5 oder 10 Stück
- Preis per Stück
Ausführungen (34)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
Art. Nr.: 973001162735
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 3,71 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 37,09)
Art. Nr.: 973001124564
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 3,89 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,87)
Art. Nr.: 973001162736
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 4,22 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 42,25)
Art. Nr.: 973001162737
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 4,66 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 46,61)
Art. Nr.: 973001114989
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 3,83 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,28)
Art. Nr.: 973001124562
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 4,09 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,86)
Art. Nr.: 973001162743
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 4,01 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,06)
Art. Nr.: 973001140439
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 4,46 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 44,63)
Art. Nr.: 973001162744
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 3/8" |
| VE | 10 Stück |
| € 4,52 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 45,22)
Art. Nr.: 973001162745
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 6 mm |
| Anschlussgewinde | G 3/8" |
| VE | 10 Stück |
| € 5,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 51,77)
Art. Nr.: 973001162751
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 4,40 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 44,03)
Art. Nr.: 973001162752
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 1/8" |
| VE | 10 Stück |
| € 4,66 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 46,61)
Art. Nr.: 973001162753
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 4,60 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 46,01)
Art. Nr.: 973001162754
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 1/4" |
| VE | 10 Stück |
| € 5,04 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 50,38)
Art. Nr.: 973001159003
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 3/8" |
| VE | 10 Stück |
| € 4,84 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 48,39)
Art. Nr.: 973001162755
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 8 mm |
| Anschlussgewinde | G 3/8" |
| VE | 10 Stück |
| € 5,49 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 54,94)
Art. Nr.: 973001162762
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/8" |
| VE | 5 Stück |
| € 6,39 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 31,93)
Art. Nr.: 973001162763
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/8" |
| VE | 5 Stück |
| € 6,84 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 34,21)
Art. Nr.: 973001156960
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/4" |
| VE | 5 Stück |
| € 6,39 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 31,93)
Art. Nr.: 973001162764
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/4" |
| VE | 5 Stück |
| € 6,90 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 34,51)
Art. Nr.: 973001080032
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 6,45 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 32,23)
Art. Nr.: 973001162765
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 7,16 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 35,80)
Art. Nr.: 973001162766
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 7,08 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 35,40)
Art. Nr.: 973001162767
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 10 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 8,13 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 40,66)
Art. Nr.: 973001162772
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 1/4" |
| VE | 5 Stück |
| € 7,99 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 39,96)
Art. Nr.: 973001162773
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 1/4" |
| VE | 5 Stück |
| € 8,63 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 43,14)
Art. Nr.: 973001157905
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 7,99 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 39,96)
Art. Nr.: 973001162774
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 8,63 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 43,14)
Art. Nr.: 973001162775
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 8,69 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 43,44)
Art. Nr.: 973001156367
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 12 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 9,84 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 49,19)
Art. Nr.: 973001162783
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 16 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 12,53 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 62,67)
Art. Nr.: 973001162784
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 16 mm |
| Anschlussgewinde | G 3/8" |
| VE | 5 Stück |
| € 13,69 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 68,43)
Art. Nr.: 973001157196
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 16 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 12,71 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 63,57)
Art. Nr.: 973001162785
Ausführung
| Material | Messing vernickelt |
| Schlauch-Außen-Ø | 16 mm |
| Anschlussgewinde | G 1/2" |
| VE | 5 Stück |
| € 13,86 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 69,32)
Bewertungen
Es wurde noch keine Bewertung abgegeben
