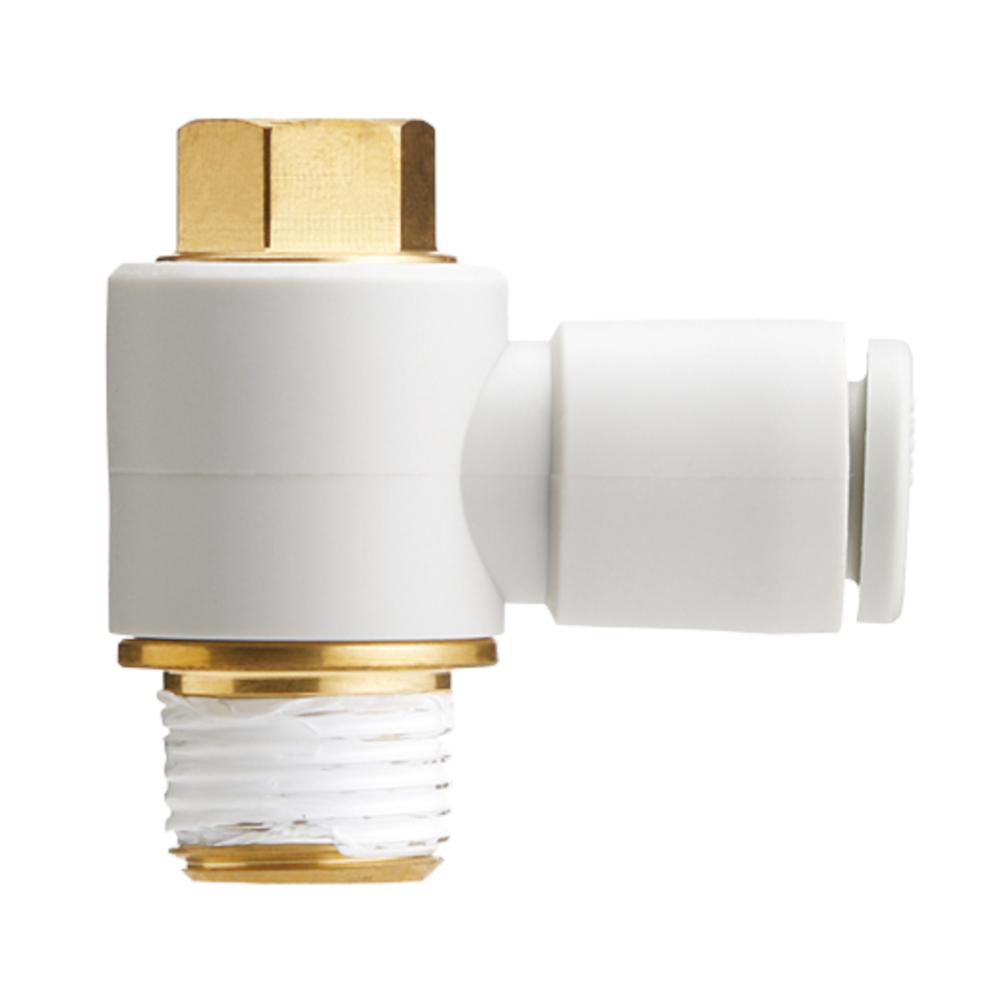

Einschraubwinkel KQ2V - Edelstahl oder Messing/PBT - mit Gewindeabdichtung - Schlauch-Ø 4 bis 16 mm - AG R 1/8" bis 1/2" - VE 2 bis 10 Stück - Preis per Stück
| € 3,83 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 38,28)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973000987138
Ausführung
| Material | Messing |
| Schlauch-Außen-Ø | 4 mm |
| Anschlussgewinde | R 1/8" |
| VE | 10 Stück |
Einsatzbereich
- Der Einschraubwinkel KQ2V wird verwendet, um pneumatische Schläuche platzsparend und flexibel an einem Gewindeanschluss im 90-Grad-Winkel anzuschließen.
- Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauräumen.
- Besonders vorteilhaft ist der Einsatz bei komplexen Leitungsführungen und Anlagenlayouts, in denen eine flexible Ausrichtung der Schlauchverbindungen erforderlich ist.
- Der Einschraubwinkel KQ2V besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
- Seine kompakte Bauform ermöglicht den Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss in einem 90-Grad-Winkel.
- Die schwenkbare Konstruktion erlaubt eine flexible Ausrichtung der Anschlussrichtung während der Montage.
- Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Schlauchverbindungen, selbst bei häufigem Umstecken.
- Material - Edelstahl oder Messing / PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - R 1/8" bis R 1/2"
- Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 8 bis 21 mm
- Breite - 26 bis 50,4 mm
- Tiefe - 13,4 bis 32,3 mm
- Höhe - 25,6 bis 48,6 mm
- Gewicht - 13,2 bis 107,9 g
- Mindestabnahme - 2, 5 oder 10 Stück
- Preis per Stück
Ausführungen (30)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
| Artikel-Nr. | Material | Schlauch-Außen-Ø | Anschlussgewinde | VE | Preis inkl. MwSt. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
973000987138 | Messing | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051642 | Messing vernickelt | 4 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987142 | Messing | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987567 | Messing vernickelt | 6 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987143 | Messing | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987144 | Messing vernickelt | 6 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987152 | Messing | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051648 | Messing vernickelt | 8 mm | R 1/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580914 | Edelstahl | 8 mm | R 1/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987153 | Messing | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051649 | Messing vernickelt | 8 mm | R 1/4" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580915 | Edelstahl | 8 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987154 | Messing | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051650 | Messing vernickelt | 8 mm | R 3/8" | 10 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580916 | Edelstahl | 8 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987162 | Messing | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051657 | Messing vernickelt | 10 mm | R 1/4" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580917 | Edelstahl | 10 mm | R 1/4" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987163 | Messing | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051658 | Messing vernickelt | 10 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580918 | Edelstahl | 10 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987170 | Messing | 12 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580919 | Edelstahl | 12 mm | R 3/8" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987171 | Messing | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051663 | Messing vernickelt | 12 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001580920 | Edelstahl | 12 mm | R 1/2" | 2 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987176 | Messing | 16 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051668 | Messing vernickelt | 16 mm | R 3/8" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973000987177 | Messing | 16 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
|
973001051669 | Messing vernickelt | 16 mm | R 1/2" | 5 Stück |
|
|||||||||
|
|||||||||||||||
