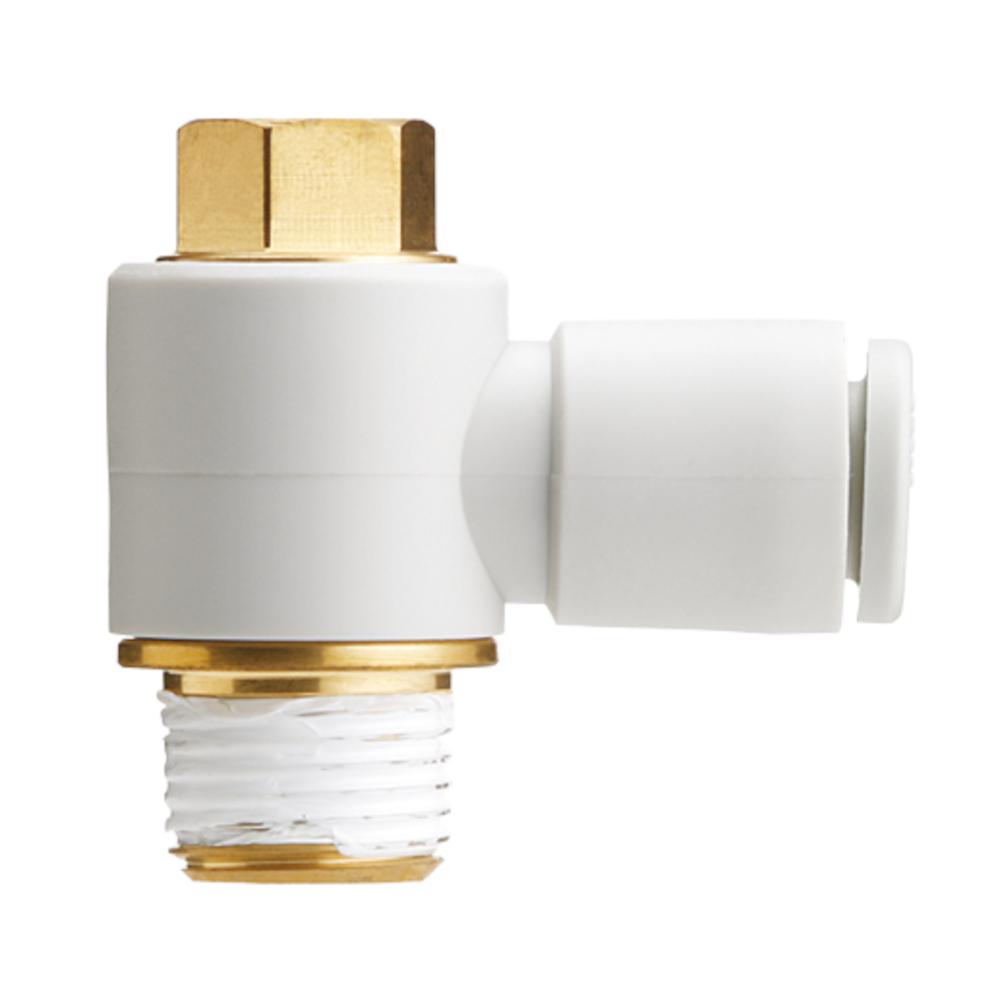

Einschraubwinkel KQ2V - Edelstahl oder Messing/PBT - mit Gewindeabdichtung - Schlauch-Ø 4 bis 16 mm - AG R 1/8" bis 1/2" - VE 2 bis 10 Stück - Preis per Stück

Einsatzbereich
  • Der Einschraubwinkel KQ2V wird verwendet, um pneumatische Schläuche platzsparend und flexibel an einem Gewindeanschluss im 90-Grad-Winkel anzuschließen.
  • Er findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen mit beengten Einbauräumen.
  • Besonders vorteilhaft ist der Einsatz bei komplexen Leitungsführungen und Anlagenlayouts, in denen eine flexible Ausrichtung der Schlauchverbindungen erforderlich ist.
Beschreibung
  • Der Einschraubwinkel KQ2V besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
  • Seine kompakte Bauform ermöglicht den Anschluss von pneumatischen Schläuchen an einen Gewindeanschluss in einem 90-Grad-Winkel.
  • Das Anschlussgewinde ist mit einer werkseitig aufgetragenen Gewindeabdichtung ausgestattet.
  • Die schwenkbare Konstruktion erlaubt eine flexible Ausrichtung der Anschlussrichtung während der Montage.
  • Die präzise Verarbeitung sorgt für dauerhaft sichere und dichte Schlauchverbindungen, selbst bei häufigem Umstecken.
Technische Daten
  • Material - Edelstahl oder Messing / PBT
  • Umgebungstemperatur - -5 bis 60 °C
  • Medientemperatur - -5 bis 40 °C
  • Betriebsdruck - -0.1 bis 1 MPa
  • Anschlussgewinde - R 1/8" bis R 1/2"
  • Verwendbarer Schlauch-Außen-Ø - 4 bis 16 mm
  • Medien - Druckluft, Wasser
  • Schlüsselweite - 8 bis 21 mm
  • Breite - 26 bis 50,4 mm
  • Tiefe - 13,4 bis 32,3 mm
  • Höhe - 25,6 bis 48,6 mm
  • Gewicht - 13,2 bis 107,9 g
  • Mindestabnahme - 2, 5 oder 10 Stück
  • Preis per Stück
mehr zeigen...
weniger zeigen...
ab € 2,68
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
In 31 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (31)
Auswahl eingrenzen
Material
Schlauch-Außen-Ø
Anschlussgewinde
VE
alle 31 Ausführungen anzeigen
Anzeigen als Liste Tabelle
Art. Nr.: 973000983715
Ausführung
MaterialMessing
Schlauch-Außen-Ø4 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 2,68
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 26,78)
Art. Nr.: 973000984526
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø4 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 4,01
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,06)
Art. Nr.: 973000983716
Ausführung
MaterialMessing
Schlauch-Außen-Ø6 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 4,01
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 40,06)
Art. Nr.: 973000984527
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø6 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 4,32
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 43,24)
Art. Nr.: 973000983717
Ausführung
MaterialMessing
Schlauch-Außen-Ø6 mm
AnschlussgewindeR 1/4"
VE10 Stück
€ 4,62
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 46,21)
Art. Nr.: 973000984625
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø6 mm
AnschlussgewindeR 1/4"
VE10 Stück
€ 5,04
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 50,38)
Art. Nr.: 973000983720
Ausführung
MaterialMessing
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 4,98
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 49,78)
Art. Nr.: 973000984626
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/8"
VE10 Stück
€ 5,30
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 52,96)
Art. Nr.: 973001581083
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/8"
VE2 Stück
€ 21,95
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 43,90)
Art. Nr.: 973000983721
Ausführung
MaterialMessing
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/4"
VE10 Stück
€ 5,30
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 52,96)
Art. Nr.: 973000984627
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/4"
VE10 Stück
€ 5,71
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 57,12)
Art. Nr.: 973001581084
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 1/4"
VE2 Stück
€ 21,95
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 43,90)
Art. Nr.: 973000983722
Ausführung
MaterialMessing
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 3/8"
VE10 Stück
€ 5,97
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 59,70)
Art. Nr.: 973000984628
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 3/8"
VE10 Stück
€ 6,45
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 64,46)
Art. Nr.: 973001581085
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø8 mm
AnschlussgewindeR 3/8"
VE2 Stück
€ 22,79
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 45,59)
Art. Nr.: 973000983724
Ausführung
MaterialMessing
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 1/4"
VE5 Stück
€ 8,51
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 42,54)
Art. Nr.: 973000984629
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 1/4"
VE5 Stück
€ 9,06
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 45,32)
Art. Nr.: 973001581086
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 1/4"
VE2 Stück
€ 29,82
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 59,65)
Art. Nr.: 973000983725
Ausführung
MaterialMessing
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 8,79
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 43,93)
Art. Nr.: 973000984630
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 9,32
Preis inkl. MwSt.
zzgl. € 5,90 Versandkosten
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 46,61)
Art. Nr.: 973001581087
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø10 mm
AnschlussgewindeR 3/8"
VE2 Stück
€ 29,82
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 59,65)
Art. Nr.: 973000983726
Ausführung
MaterialMessing
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 11,50
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 57,52)
Art. Nr.: 973000984631
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 12,22
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 61,09)
Art. Nr.: 973001581089
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 3/8"
VE2 Stück
€ 32,02
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 64,04)
Art. Nr.: 973000983727
Ausführung
MaterialMessing
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 1/2"
VE5 Stück
€ 11,68
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 58,41)
Art. Nr.: 973000984632
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 1/2"
VE5 Stück
€ 12,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 63,37)
Art. Nr.: 973001581090
Ausführung
MaterialEdelstahl
Schlauch-Außen-Ø12 mm
AnschlussgewindeR 1/2"
VE2 Stück
€ 32,02
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 2 (= € 64,04)
Art. Nr.: 973000984633
Ausführung
MaterialMessing
Schlauch-Außen-Ø16 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 22,88
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 114,42)
Art. Nr.: 973000984634
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø16 mm
AnschlussgewindeR 3/8"
VE5 Stück
€ 23,89
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 119,46)
Art. Nr.: 973000983728
Ausführung
MaterialMessing
Schlauch-Außen-Ø16 mm
AnschlussgewindeR 1/2"
VE5 Stück
€ 23,38
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 116,89)
Art. Nr.: 973000984635
Ausführung
MaterialMessing vernickelt
Schlauch-Außen-Ø16 mm
AnschlussgewindeR 1/2"
VE5 Stück
€ 24,39
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 5 (= € 121,93)
