Einsatzbereich

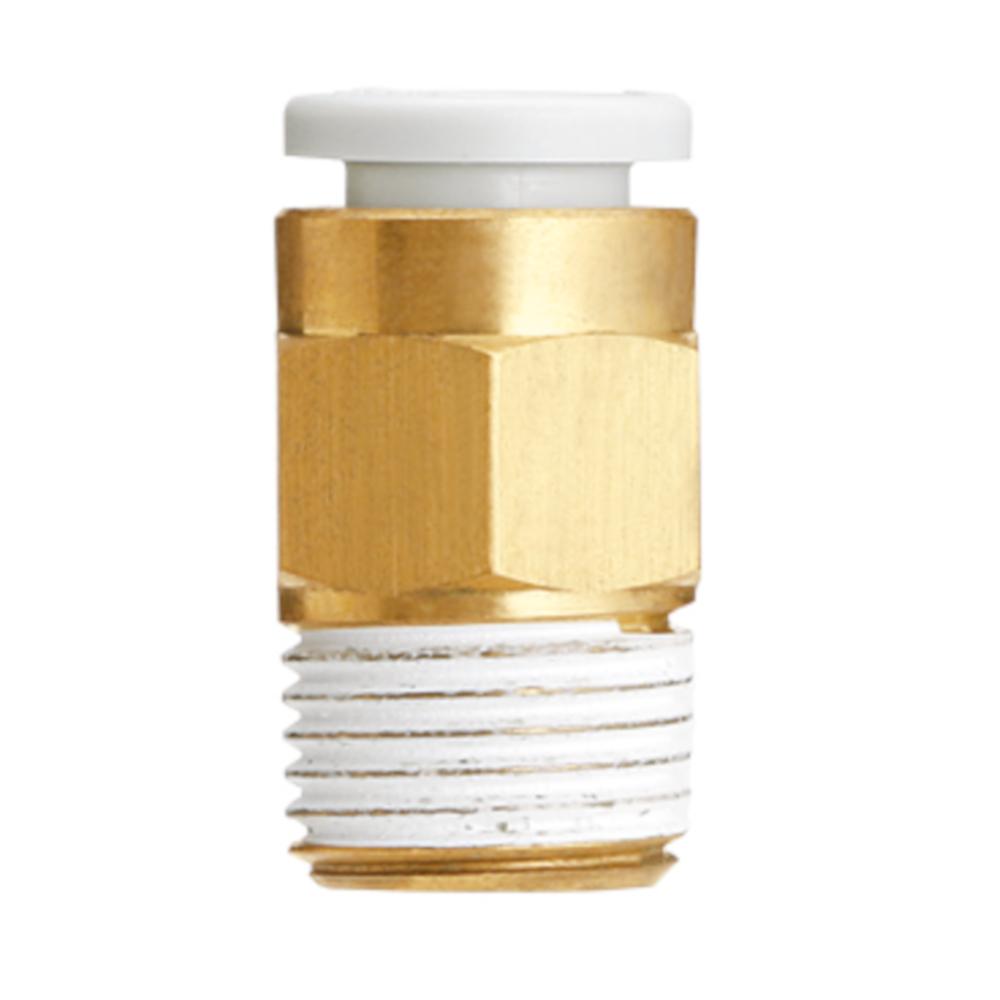

- Die gerade Steckverschraubung KQ2H wird eingesetzt, um pneumatische Schläuche direkt und platzsparend an ein Gewinde anzuschließen.
- Sie findet Anwendung in der Automatisierungstechnik, im Maschinenbau sowie in pneumatischen Steuerungs- und Versorgungssystemen, bei denen gerade Schlauchführungen ohne Umlenkung erforderlich sind.
- Besonders vorteilhaft ist ihr Einsatz bei kompakten Anlagenlayouts und Steuerblöcken, wo eine einfache und direkte Verbindung benötigt wird.
- Durch die werkzeuglose Steckmontage lassen sich Installationen und Wartungsarbeiten schnell und unkompliziert durchführen.
- Die gerade Steckverschraubung KQ2H besteht aus hochwertigen Materialien wie POM für den Druckring sowie präzise gefertigten Metallkomponenten aus Messing, chemisch vernickeltem Messing oder rostfreiem Stahl 303.
- Das metrische Anschlussgewinde ist mit einem Dichtring ausgestattet.
- Durch ihre gerade Bauform ermöglicht sie den platzsparenden Anschluss von pneumatischen Schläuchen an ein Innengewinde.
- Die kompakte Bauweise erleichtert den Einbau auch bei begrenztem Platzangebot.
- Die präzise Verarbeitung garantiert dauerhaft dichte und sichere Verbindungen, selbst bei häufigem Umstecken der Schläuche.
- Material - Edelstahl, Messing oder Messing vernickelt/ PBT
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck - -0.1 bis 1 MPa
- Anschlussgewinde - M3 bis M6
- Verwendbarer Schlauch-Außen-Ø - 2 bis 6 mm
- Medien - Druckluft, Wasser
- Schlüsselweite - 5,5 bis 10 mm
- Länge - 13,8 bis 18,8 mm
- Gewicht - 1,5 bis 4,4 g
- Mindestabnahme - 10 Stück
- Preis per Stück
