Einsatzbereich

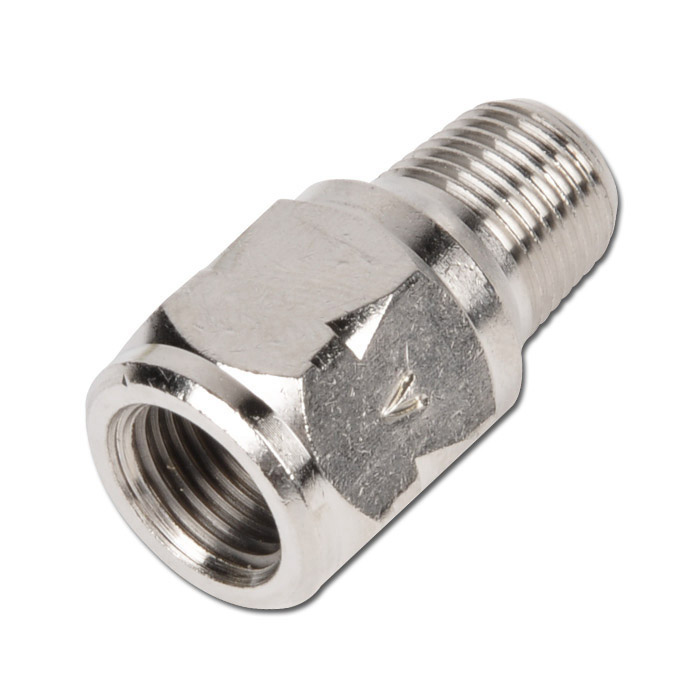

- Das Mini-Rückschlagventil eignet sich hervorragend zur Durchführung von Gasen und Flüssigkeiten.
- Das Ventil ist aus vernickeltem Messing gefertigt, die Dichtung besteht aus Nitrilkautschuk oder Fluorkautschuk. Die Kugel ist ebenfalls aus Edelstahl hergestellt.
- Das Ventil verfügt nicht über eine Feder, die Einbaulage muss dementsprechend mit dem Außengewinde nach oben gewählt werden.
- Material Gehäuse - Messing vernickelt
- Material Dichtung - NBR oder FKM
- Material Kugel - Edelstahl 1.4034
- Anschlussgewinde (AG) - R 1/8" bis R 3/8"
- Anschlussgewinde (IG) - Rp 1/8" bis Rp 3/8"
- Gehäuselänge - 26 bis 40,5 mm
- Schlüsselweite - 14 bis 22 mm
- Öffnungsdruck - ca. 0,1 bar
- max. Betriebsdruck - 10 bar
- Temperaturbereich (NBR) - -10 bis max. +85 °C
- Temperaturbereich (FKM) - -10 bis max. +130 °C
Eine technische Zeichnung finden Sie im Produktdatenblatt.
