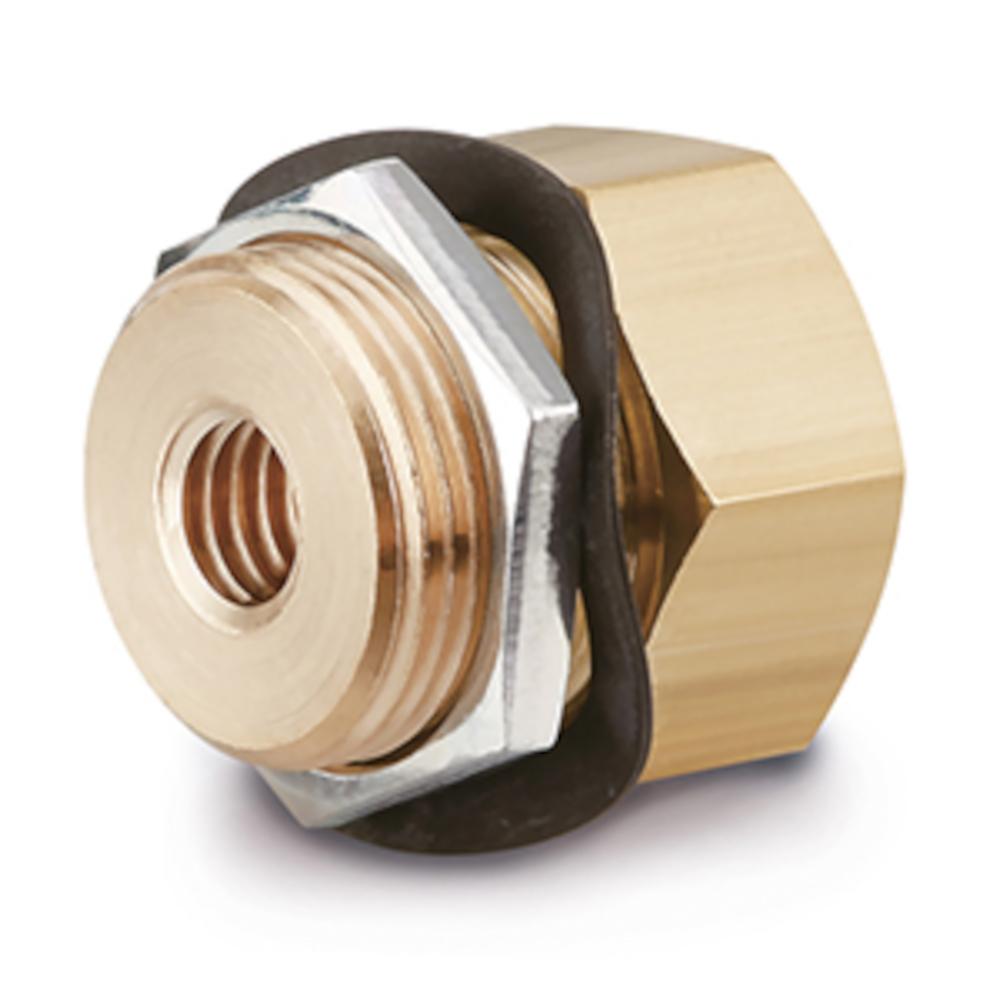

Schott-Schraubverbindung mit Reduzierung M-5ER - miniatur - Messing - Rc 1/8" x M5 Innengewinde - VE 10 Stück - Preis per Stück
| € 1,73 |
| Preis inkl. MwSt. |
| zzgl. € 5,90 Versandkosten |
Lieferzeit 7-10 Werktage
Mindestbestellmenge: 10 (= € 17,26)
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Art. Nr.:
973000003069
Einsatzbereich
- Die Schott-Schraubverbindung mit Reduzierung M-5ER eignet sich ideal für kompakte Pneumatiksysteme, bei denen ein Übergang zwischen zwei Schlauchgrößen durch eine Gehäusewand oder Montageplatte geführt werden soll, z. B. in Prüfständen, Steuerkästen oder Messgeräten.
- Sie ermöglicht eine platzsparende Reduzierung ohne zusätzliche Adapter.
- Besonders vorteilhaft ist die einfache und schnelle Montage in Anwendungen mit häufigem Umbau oder begrenztem Raumangebot.
- Auch bei wechselnden Medienführungen bleibt die Verbindung zuverlässig dicht.
- Die M-5ER ist für Druckluft und Wasseranwendungen (nicht gefroren) geeignet.
- Die Schott-Schraubverbindung mit Reduzierung M-5ER ist ein kompaktes Verbindungselement zur Durchführung und gleichzeitigen Reduzierung von Polyurethan-Schläuchen von Durchmesser 3,2 mm auf 2 mm.
- Sie kombiniert eine Schottverschraubung mit integrierter Einsteckreduzierung in einem Bauteil.
- Die Verbindung besteht aus einer vernickelten Messing-Tülle, einer Edelstahl-Buchse, einer Mutter zur Plattenbefestigung sowie einer integrierten Dichtung.
- Die werkzeuglose Schlauchmontage erfolgt beidseitig per Aufstecken, die Plattenbefestigung durch einfaches Verschrauben.
- Die Verbindung ist vibrationssicher, wiederverwendbar und für Anwendungen mit begrenztem Bauraum konzipiert.
- Material Gehäuse - Messing blank
- Umgebungstemperatur - -5 bis 60 °C
- Medientemperatur - -5 bis 40 °C
- Betriebsdruck min. - 0 MPa
- Betriebsdruck max. - 1 MPa
- Innengewinde 1 - Rc 1/8"
- Innengewinde 2 - M5 x 0,8
- Außengewinde - M12 x 0,75
- Medien - Druckluft, Wasser
- Dicke der Montageplatte - max. 3,5 mm
- Länge - 14 mm
- Gewicht - 12 g
- Mindestabnahme - 10 Stück
- Preis per Stück
