36,3 mm

Einsatzbereich

Das Drosselrückschlagventil eignet sich zur Regulierung der Abluftmenge von Druckluft, wobei der Luftstrom in Gegenrichtung ungehindert freigegeben wird.

Beschreibung

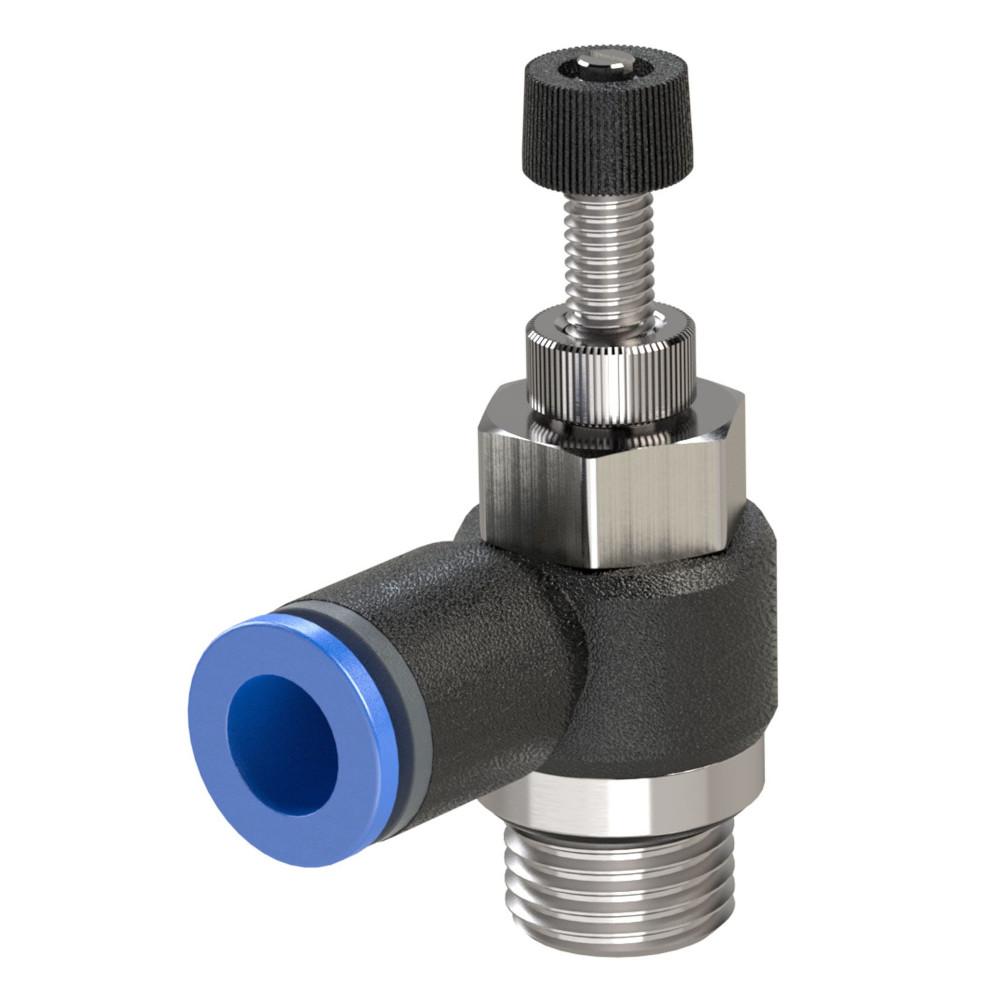

Das Drosselrückschlagventil »Blaue Serie« mit Abluftdrosselung dient zur Regulierung der Abluftmenge von Druckluft, während die Zuluft ungedrosselt strömen kann.
Es ist mit verschiedenen Außengewinden sowie für Schlauch-Außen-Ø von 4 bis 12 mm ausgeführt und für einen Arbeitsdruck von -0,95 bis 10 bar geeignet.
Der maximale Arbeitsdruck beträgt kurzzeitig bis zu 15 bar.

Technische Daten

Temperaturbereich - -20 bis 80 °C
Medium - Druckluft
Dichtmaterial - NBR
Serie - Blaue Serie
Arbeitsdruck - -0,95 bis 10 bar
Arbeitsdruck max. kurzzeitig - 15 bar
Material - Kunststoff, Messing vernickelt
Anwendungsbereich - Druckluftanlagen, Automotive, Verpackungsindustrie, Vakuum
Lösering - Kunststoff
mit Abluftdrosselung
empfohlener Schlauch - PU, PA (Nylon)
Gewinde - M5 AG, G 1/8 AG, G 1/4 AG, G 3/8 AG, G 1/2 AG
für Schlauch-Außen-Ø- 4 bis 12 mm

mehr zeigen...

weniger zeigen...

ab € 6,27

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

In 17 Ausführungen verfügbar

Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!

verkauf@esska.de

Dokumentation

Ausführungen (17)

Art. Nr.: 202811001100

Ausführung

Typ	188.005-4
Gewinde	M5 AG
Schlauch-Außen-Ø	4 mm
L	20 mm

€ 6,27

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001200

Ausführung

Typ	188.005-6
Gewinde	M5 AG
Schlauch-Außen-Ø	6 mm
L	21,7 mm

€ 6,59

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001300

Ausführung

Typ	188.018-4
Gewinde	G 1/8 AG
Schlauch-Außen-Ø	4 mm
L	22,3 mm

€ 7,18

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001400

Ausführung

Typ	188.018-6
Gewinde	G 1/8 AG
Schlauch-Außen-Ø	6 mm
L	22,9 mm

€ 7,18

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001500

Ausführung

Typ	188.018-8
Gewinde	G 1/8 AG
Schlauch-Außen-Ø	8 mm
L	25,3 mm

€ 7,18

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001600

Ausführung

Typ	188.018-10
Gewinde	G 1/8 AG
Schlauch-Außen-Ø	10 mm
L	30,1 mm

€ 7,70

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001700

Ausführung

Typ	188.014-4
Gewinde	G 1/4 AG
Schlauch-Außen-Ø	4 mm
L	24 mm

€ 9,71

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001800

Ausführung

Typ	188.014-6
Gewinde	G 1/4 AG
Schlauch-Außen-Ø	6 mm
L	24,9 mm

€ 9,88

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811001900

Ausführung

Typ	188.014-8
Gewinde	G 1/4 AG
Schlauch-Außen-Ø	8 mm
L	28,4 mm

€ 9,88

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002000

Ausführung

Typ	188.014-10
Gewinde	G 1/4 AG
Schlauch-Außen-Ø	10 mm
L	32 mm

€ 12,28

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002100

Ausführung

Typ	188.014-12
Gewinde	G 1/4 AG
Schlauch-Außen-Ø	12 mm
L	32 mm

€ 12,28

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002200

Ausführung

Typ	188.038-8
Gewinde	G 3/8 AG
Schlauch-Außen-Ø	8 mm
L	29,3 mm

€ 14,01

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002300

Ausführung

Typ	188.038-10
Gewinde	G 3/8 AG
Schlauch-Außen-Ø	10 mm
L	32,5 mm

€ 14,39

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002400

Ausführung

Typ	188.038-12
Gewinde	G 3/8 AG
Schlauch-Außen-Ø	12 mm
L	35,3 mm

€ 14,39

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002500

Ausführung

Typ	188.012-8
Gewinde	G 1/2 AG
Schlauch-Außen-Ø	8 mm
L	32,3 mm

€ 19,10

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002600

Ausführung

Typ	188.012-10
Gewinde	G 1/2 AG
Schlauch-Außen-Ø	10 mm
L	35,5 mm

€ 20,08

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Art. Nr.: 202811002700

Ausführung

Typ	188.012-12
Gewinde	G 1/2 AG
Schlauch-Außen-Ø	12 mm
L	36,3 mm

€ 20,08

Preis inkl. MwSt.

zzgl. € 5,90 Versandkosten

Lieferzeit 7-10 Werktage

Bewertungen

Es wurde noch keine Bewertung abgegeben
