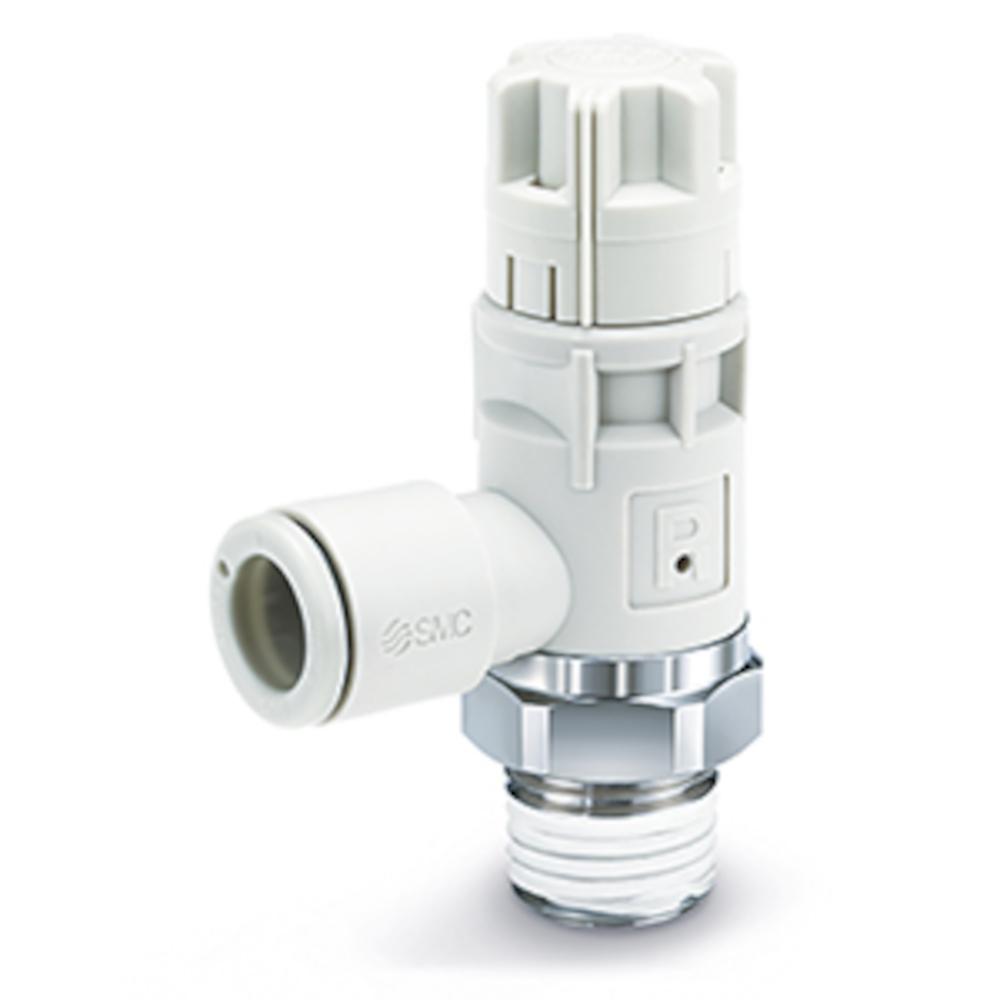

Drosselrückschlagventil AS-R - Messing/PBT - Schlauch-Außen-Ø 6 bis 12 mm - Kolben-Ø 32 bis 125 mm - R/G 1/8" bis 1/2" - Preis per Stück
Einsatzbereich
- Das Drosselrückschlagventil AS-R wird in der Industrieautomation zur präzisen Steuerung von Zylinderbewegungen eingesetzt.
- Es eignet sich besonders für Montageanlagen, Robotik und kompakte Handhabungssysteme.
- Typische Branchen sind Automatisierungstechnik, Sondermaschinenbau und Fertigungsanlagen.
- Um den Luftverbrauch maximal zu reduzieren, sollte das Ventil AS-R zusammen mit der AS-Q-Serie verwendet werden.
- Die Zylinderserien JCQ, RQ und RLQ sind nicht mit dem Ventil AS-R kompatibel.
- Das Drosselrückschlagventil AS-R mit Druckverringerungsfunktion ist mit einem ergonomisch gerändelten Einstellknopf zur schnellen und einfachen Einstellung und Druckverriegelung ausgestattet.
- Das kompakte Design mit geringem Gewicht eignet sich für den Einsatz in modernen, leichten Pneumatiksystemen.
- Das energiesparende Ventil AS-R ermöglicht eine Drucklufteinsparung von 25% je Zylinderzyklus.
- Das Ventil AS-R reduziert den Druck im Zylinder für den Rückhub deutlich, wodurch eine plötzliche Bewegung der Kolbenstange bei Beginn des Rückhubs verhindert wird.
- Material Ventilkörper - PBT/Messing, chemisch vernickelt
- Material Drehknopf, Nadelventil, Stator - POM
- Material Endabdeckung - Messing, chemisch vernickelt
- Material Feder - Stahl
- Material U-Dichtung, O-Ring Ventil - HNBR
- Material Dichtungen, O-Ringe - NBR
- Medium - Druckluft
- Prüfdruck - 1,05 MPa
- max. Betriebsdruck - 0,7 MPa
- min. Betriebsdruck - 0,3 MPa
- Mindestdruck für den Start der Funktion für schnelle Luftzufuhr - 0,2 MPa
- Umgebungs- und Medientemperatur - -5°C bis 60 °C (nicht gefroren)
- verwendbares Schlauchmaterial - Polyamid, Soft-Polyamid, Polyurethan, FEP, PFA
- Schlauch-Außen-Ø - 6 bis 12 mm
- Anschlussgewinde - R/G 1/8" bis 1/2"
- Verwendbarer Zylinderkolben-Ø - 32 bis 125 mm
- Höhe - 54,2 bis 79,6 mm
- Breite - 32,3 bis 45,2 mm
- Tiefe - 15,6 bis 24 mm
- Gewicht - 25 bis 78 g
- Preis per Stück
Ausführungen (18)
Auswahl eingrenzen
Anschlussgewinde
Schlauch-Außen-Ø
Zylinderkolben-Ø
Teile-Nr.
Typ
| Artikel-Nr. | Anschlussgewinde | Schlauch-Außen-Ø | Zylinderkolben-Ø | Teile-Nr. | Typ | Preis inkl. MwSt. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
202801429680 | R 1/8" | 6 mm | 32, 40, 50 mm | 01429680 | AS22R-01-06 |
|
|||||
|
||||||||||||
|
202801429685 | G 1/8" | 6 mm | 32, 40, 50 mm | 01658494 | AS22R-G01-06 |
|
|||||
|
||||||||||||
|
202801429681 | R 1/8" | 8 mm | 32, 40, 50 mm | 01494766 | AS22R-01-08 |
|
|||||
|
||||||||||||
|
202801429686 | G 1/8" | 8 mm | 32, 40, 50 mm | 01579502 | AS22R-G01-08 |
|
|||||
|
||||||||||||
|
202801429682 | R 1/4" | 6 mm | 32, 40, 50 mm | 01430848 | AS22R-02-06 |
|
|||||
|
||||||||||||
|
202801429687 | G 1/4" | 6 mm | 32, 40, 50 mm | 01477691 | AS22R-G02-06 |
|
|||||
|
||||||||||||
|
202801429683 | R 1/4" | 8 mm | 32, 40, 50 mm | 01429470 | AS22R-02-08 |
|
|||||
|
||||||||||||
|
202801429688 | G 1/4" | 8 mm | 32, 40, 50 mm | 01443124 | AS22R-G02-08 |
|
|||||
|
||||||||||||
|
202801429684 | R 1/4" | 10 mm | 32, 40, 50 mm | 01663824 | AS22R-02-10 |
|
|||||
|
||||||||||||
|
202801429689 | G 1/4" | 10 mm | 32, 40, 50 mm | 01526070 | AS22R-G02-10 |
|
|||||
|
||||||||||||
|
202801429690 | R 3/8" | 8 mm | 50, 63, 80 mm | 01629768 | AS32R-03-08 |
|
|||||
|
||||||||||||
|
202801429692 | G 3/8" | 8 mm | 50, 63, 80 mm | 01529076 | 01629768 | AS32R-G03-08 |
|
||||
|
||||||||||||
|
202801429691 | R 3/8" | 10 mm | 50, 63, 80 mm | 01478058 | AS32R-03-10 |
|
|||||
|
||||||||||||
|
202801429693 | G 3/8" | 10 mm | 50, 63, 80 mm | 01432252 | AS32R-G03-10 |
|
|||||
|
||||||||||||
|
202801429694 | R 1/2" | 10 mm | 80, 100, 125 mm | 01659770 | AS42R-04-10 |
|
|||||
|
||||||||||||
|
202801429696 | G 1/2" | 10 mm | 80, 100, 125 mm | 01526079 | AS42R-G04-10 |
|
|||||
|
||||||||||||
|
202801429695 | R 1/2" | 12 mm | 80, 100, 125 mm | 01478060 | AS42R-04-12 |
|
|||||
|
||||||||||||
|
202801429697 | R 1/2" | 12 mm | 80, 100, 125 mm | 01507460 | AS42R-G04-12 |
|
|||||
|
||||||||||||
