Einsatzbereich
- Das Drosselrückschlagventil AS301F-SA steuert die Zuluft bei pneumatischen Zylindern, insbesondere in Anlagen mit engem Einbauraum und hoher Anschlussdichte.
- Es wird in Montageautomation, Verpackungsmaschinen, Sondermaschinenbau und industriellen Handhabungssystemen eingesetzt.
- Dank der PTFE-Beschichtung kann das Ventil ideal in Pneumatiksystemen in der Elektronik- oder Lebensmittelindustrie und bei Anwendungen mit hoher Schalthäufigkeit oder aggressiven Medien eingesetzt werden.
- Das Ventil ist ideal geeignet für dynamische Anwendungen in engen Einbaubedingungen und stabiler Prozessführung.

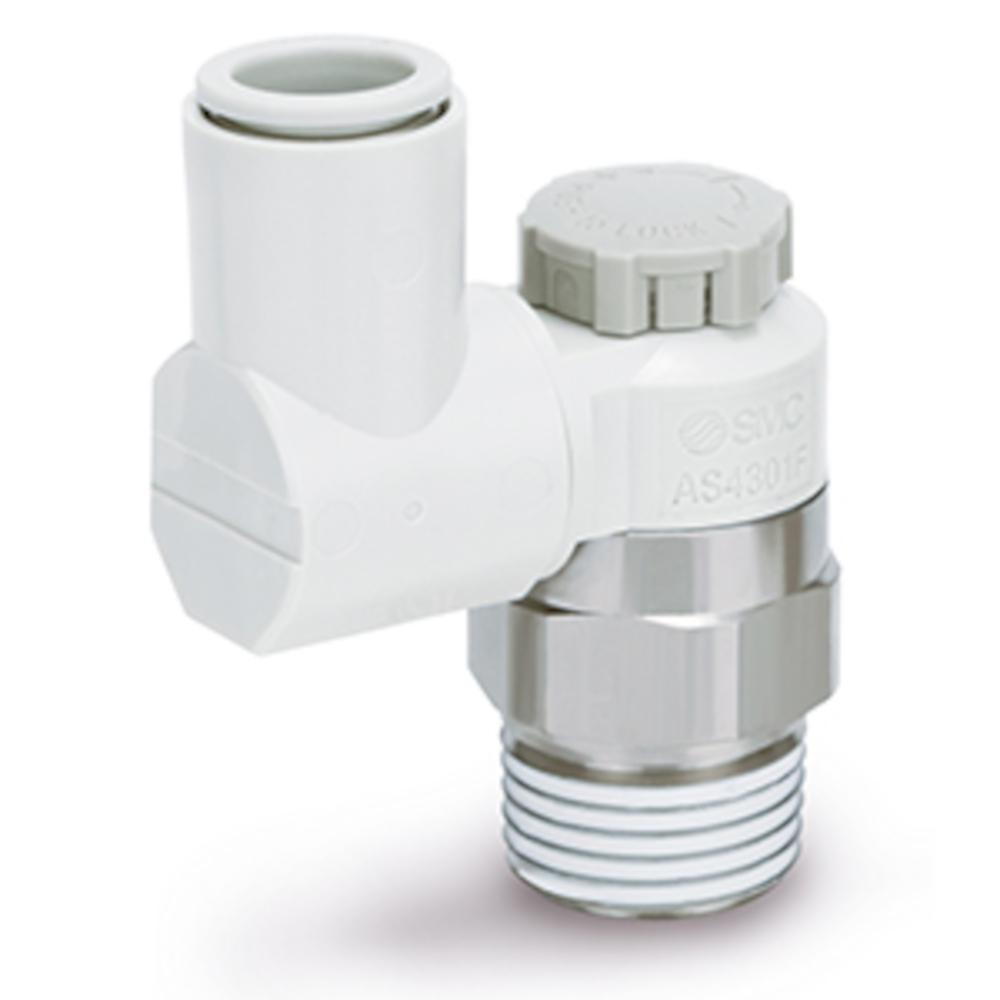

- Das abluftgesteuerte Drosselrückschlagventil AS301F-SA ist mit einem großen Einstellknopf für feinfühligere und ergonomischere Einstellung und einfache Verriegelung des Volumenstroms, direkter Steckverbindung und einer zusätzlichen PTFE-Beschichtung ausgestattet.
- Es verfügt zudem über ein leichtes und kompaktes Gehäuse mit Beschriftungsfeld.
- Die Konstruktion mit vernickelten Messingbauteilen und optimierter Nadel gewährleistet eine präzise Einstellung bei kompaktem Bauraum.
- Die integrierte Druckverriegelung verhindert unbeabsichtigtes Verstellen im Betrieb.
- Mehrere Drosselrückschlagventile lassen sich leicht zusammen fassen und gemeinsam befestigen.
- Material Gehäuse - PBT/Messing, chemisch vernickelt
- Material Nadel - PBT
- Material Nadelführung - Messing, chemisch verrnickelt
- Material Einstellknopf, Welle, Anzeigegetriebe - POM
- Material Feder, Klemme - Rostfreier Stahl
- Material Dichtungen - PTFE, HNBR, NBR/rostfreier Stahl, NBR
- Material O-Ringe - NBR
- Medium - Druckluft
- Prüfdruck - 1,5 MPa
- Max. Betriebsdruck - 1 MPa
- Min. Betriebsdruck - 0,1 MPa
- Umgebungs- und Medientemperatur - -5 bis 60 °C (kein Gefrieren)
- Verwendbare Schlauchmaterialien - Polyamid, Soft Polyamid, Polyurethan, FEP, PFA
- Schlauch-Außen-Ø - 4 bis 12 mm
- Anschlussgewinde - R 1/8" bis 1/2"
- Höhe - 29,2 bis 49,2 mm
- Breite - 26,2 bis 43,7 mm
- Tiefe - 13 bis 24 mm
- Gewicht - 9 bis 56 g
