Einsatzbereich
- Das Drosselrückschlagventil AS200 regelt Abluftströme an pneumatischen Zylindern und wird in Montageautomation, Maschinenbau, Verpackungstechnik, Handhabungstechnik und industriellen Produktionsanlagen eingesetzt.
- Es ist ideal für Anwendungen mit reduziertem Bauraum und hoher Anschlussdichte.
- Sein geringes Gewicht, kompakte Form und hohe Präzision machen diese Durchflusssteuerung zur besten Wahl für Hochleistungs-Anwendungen.

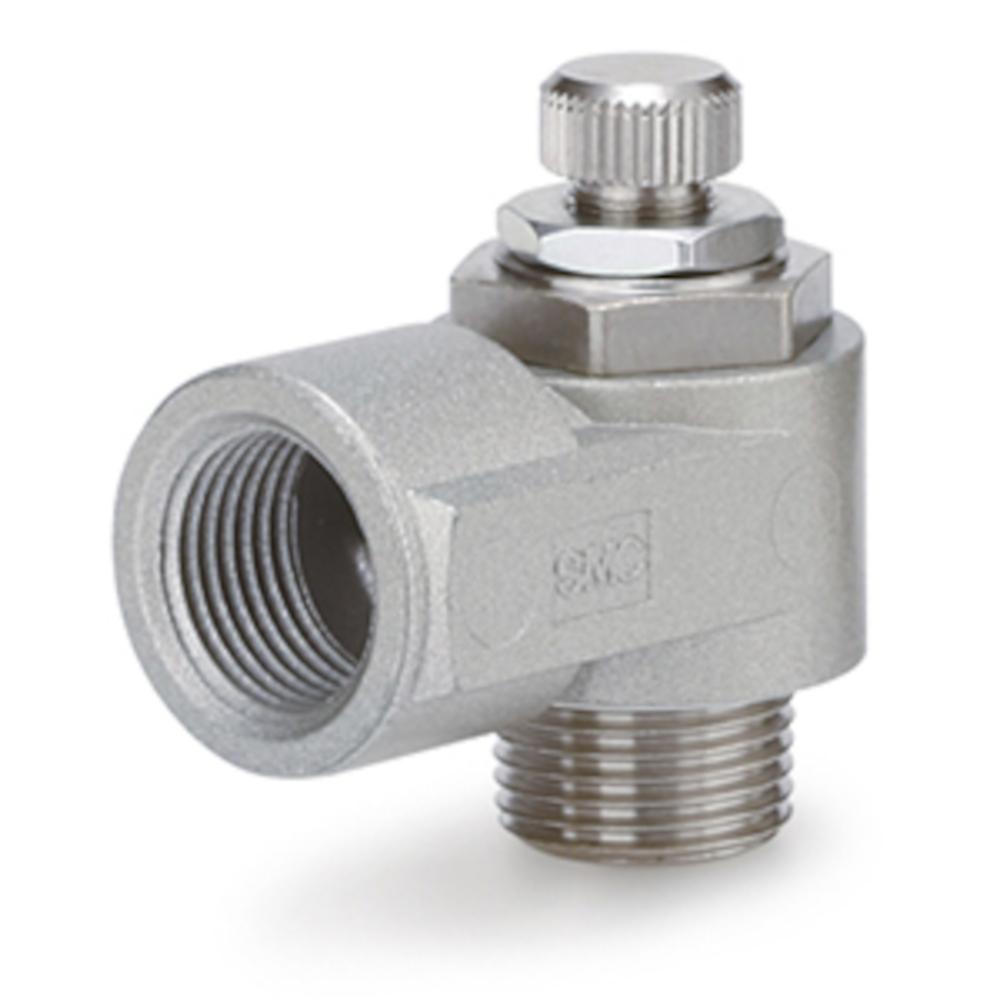

- Das abluftgesteuerte Drosselrückschlagventil AS200 mit kompakter Winkelbauform ist mit einem schwenkbaren, chemisch vernickelten Messinggehäuse ausgestattet.
- Die präzise einstellbare Nadel mit Sicherungsring ermöglicht eine konstante, feinfühlige Geschwindigkeitseinstellung auch bei niedrigen Durchflüssen.
- Der Direktanschluss spart Installationsaufwand, da keine Schläuche oder Steckverbindungen nötig sind. Kontermuttern sind Standard.
- Material Gehäuse - Messing, chemisch venickelt
- Material Einstellnadel - Messing, chemisch venickelt
- Material Dichtung - HNBR / PVC
- Material O-Ring - NBR
- Umgebungs- und Medientemperatur - -5 bis 60°C (kein Gefrieren)
- Prüfdruck - 1,5 MPa (1,05 bei Gewinde M3)
- max. Betriebsdruck - 1,0 MPa (0,7 MPa bei Gewinde M3)
- max. Betriebsdruck - 0,1 MPa
- Einstellbereich der Nadel - 10 Umdrehungen (8 bei Gewinde M5)
- Anschlussgewinde - M3 bis R/Rc 1/2"
- Verwendbarer Kolben-Ø - 2,5 bis 100 mm
- Volumenstrom - 20 bis 1700 l/min
- Höhe - 21,5 bis 54,7 mm
- Länge - 9,1 bis 52,8 mm
- Breite - 5 bis 28,5 mm
- Gewicht - 3 bis 181 g
- Preis per Stück
