Art. Nr.:
854402492500
Einsatzbereich
- Das Ventil wird zur sicheren Steuerung des Druckaufbaus und der Entlüftung in pneumatischen Anlagen eingesetzt, insbesondere in sicherheitsrelevanten und automatisierten Systemen.

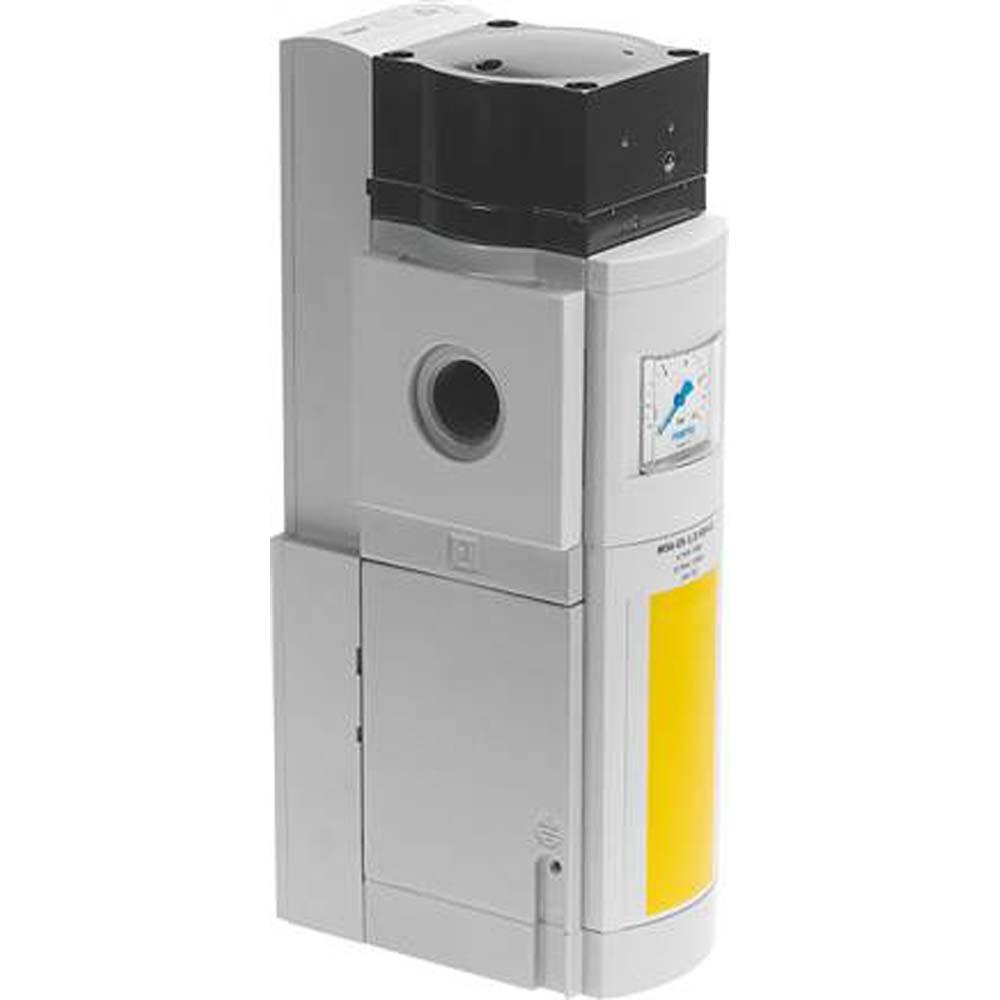

- Das Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-AG ist ein leistungsfähiges Sicherheitsventil für den kontrollierten Aufbau und die sichere Entlüftung von pneumatischen Systemen.
- Es arbeitet vorgesteuert mit einer mechanischen Feder-Rückstellung und verfügt über eine interne Steuerluftversorgung, wodurch ein automatischer, sicherer Druckabbau im System gewährleistet wird.
- Das Ventil ist nicht drosselbar und ermöglicht so eine präzise, reproduzierbare Entlüftung.
- Mit einer maximalen Schaltfrequenz von 0,5 Hz arbeitet es zuverlässig in automatisierten Anlagen.
- Das Ventil ist LABS-konform nach VDMA 24364-B1/B2-L, trägt das KC-EMV-Zeichen und erfüllt die Anforderungen der EU-EMV- und Maschinenrichtlinie.
- Lagertemperatur - -10 °C bis 50 °C
- Max. Schaltfrequenz - 0.5 Hz
- KC-Zeichen - KC-EMV
- Rückstellart - mechanische Feder
- Steuerart - vorgesteuert
- Abluftfunktion - nicht drosselbar
- LABS-Konformität - VDMA24364-B1/B2-L
- CE-Zeichen (siehe Konformitätserklärung) - nach EU-EMV-Richtlinie nach EU-Maschinen-Richtlinie nach EU-RoHS-Richtlinie
- Befestigungsart - Leitungseinbau mit Zubehör
- Dichtprinzip - weich
- Betätigungsart - elektrisch
- Steuerluftversorgung - intern
- Signalzustandsanzeige - LED potenzialfreier Kontakt
- Baugröße - 6
- Schutzart - IP65 mit Steckdose
- Performance Level (PL) - Entlüften / bis Kategorie 4, Performance Level e Vermeidung von unerwartetem Anlauf (Belüften) / bis Kategorie 4, Performance Level e
- Werkstoff-Hinweis - RoHS konform
- Safety Integrity Level (SIL) - Entlüften / SIL 3 Vermeidung von unerwartetem Anlauf (Belüften) / SIL 3
- Entspricht Norm - DIN EN ISO 13849-1
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:4:4]
- Schaltzeit aus - 40 ms
- Schaltzeit ein - 130 ms
- Umgebungstemperatur - -10 °C bis 50 °C
- UKCA-Zeichen (siehe Konformitätserklärung) - nach UK Vorschriften für EMV nach UK Vorschriften für Maschinen nach UK RoHS Vorschriften
- Konstruktiver Aufbau - Kolben-Sitz
- Ventilfunktion - Druckaufbau-Funktion
- Symbol - 995704
- C-Wert - 19.3 l/sbar
- b-Wert - 0.21
- Lebensmitteltauglichkeit - siehe erweiterte Werkstoffinformation
- Normalnenndurchfluss (normalisiert nach DIN 1343) - 4300 l/min
- Zulässige Spannungsschwankungen - +/- 10 %
- Druckanzeige - mit Manometer
- Nennbetriebsspannung DC - 24 V
- Zulassung - RCM Mark
- Zertifikat ausstellende Stelle - IFA 1001180 Intertek UK-MCR-0086
- Sicherheitsfunktion - Entlüften Vermeidung von unerwartetem Anlauf (Belüften)
- Handhilfsbetätigung - keine
- Werkstoff Dichtungen - NBR
- Pneumatischer Anschluss 3 - G1
- Korrosionsbeständigkeitsklasse KBK - 2 - mäßige Korrosionsbeanspruchung
- Einschaltdauer - 100%
- Hinweis zur Zwangsdynamisierung - Schaltfrequenz mindestens 1/Monat
- Werkstoff Gehäuse - Aluminium-Druckguss
- Schockfestigkeit - Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Schwingfestigkeit - Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Hinweis zum Betriebs-/Steuermedium - Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Rastermaß - 62 mm
- Positionserkennungsprinzip - Magnetkolben-Prinzip
- Baureihe - MS
- Elektrischer Anschluss - 9-polig Sub-D
- Überdeckung - negative Überdeckung
- Produktgewicht - 2000 g
- Mediumstemperatur - -10 °C bis 50 °C
- Pneumatischer Anschluss 1 - G1/2
- Pneumatischer Anschluss 2 - G1/2
- Betriebsdruck - 3.5 bar bis 10 bar
- Einbaulage - beliebig
- Werkstoff Kolbenstange - hochlegierter Stahl rostfrei
- Normaldurchfluss Entlüftung 0,6->0 MPa (6->0 bar, 87->0 psi) - 9000 l/min
