Art. Nr.:
854402489900
Einsatzbereich

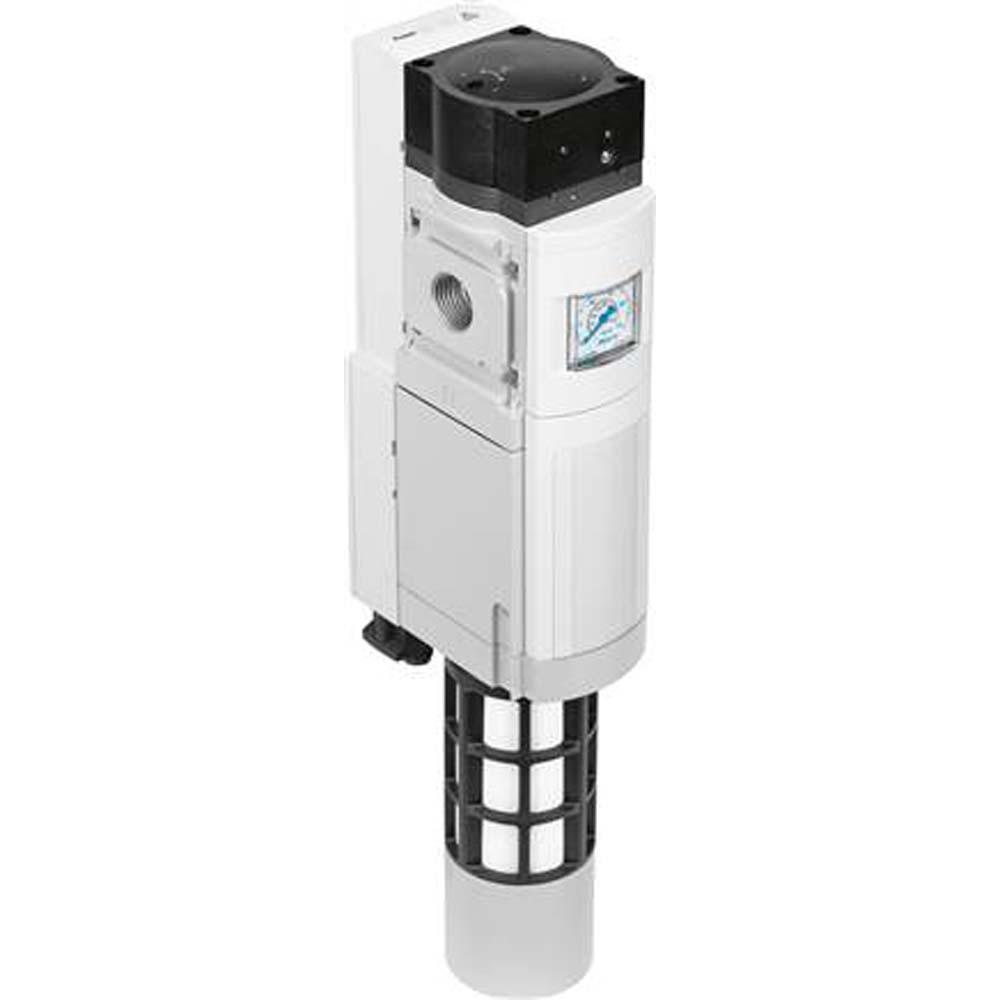

- Das Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG wird in pneumatischen Anlagen eingesetzt, um den Druckaufbau und die Entlüftung sicher und kontrolliert zu steuern – insbesondere in sicherheitsrelevanten Anwendungen und automatisierten Prozessen.
- Das Druckaufbau- und Entlüftungsventil MS6-SV-1/2-E-10V24-SO-AG ist ein leistungsstarkes Sicherheitsventil zur kontrollierten Befüllung und Entlüftung pneumatischer Systeme.
- Es arbeitet vorgesteuert und ist mit einer mechanischen Feder-Rückstellung ausgestattet, wodurch ein sicherer Druckabbau im System gewährleistet wird.
- Mit einer maximalen Schaltfrequenz von 0,5 Hz und einem Schalldruckpegel von 75 dB(A) bietet es eine zuverlässige und geräuscharme Funktion.
- Das Ventil ist LABS-konform nach VDMA 24364-B1/B2-L, CE- und KC-EMV-zertifiziert und erfüllt somit alle Anforderungen der EU-EMV- und Maschinenrichtlinie.
- Dank seines weichen Dichtprinzips sowie der nicht drosselbaren Abluftfunktion gewährleistet es eine sichere und präzise Steuerung des Druckauf- und -abbaus.
- Baureihe - MS
- Baugröße - 6
- Rastermaß - 62 mm
- Sicherheitsfunktion - EntlüftenVermeidung von unerwartetem Anlauf (Belüften)
- Safety Integrity Level (SIL) - Entlüften / SIL 3, Vermeidung von unerwartetem Anlauf (Belüften)
- Performance Level (PL) - Entlüften / bis Kategorie 4, PLe, Vermeidung von unerwartetem
- Hinweis zur Zwangsdynamisierung - Schaltfrequenz mindestens 1/Monat
- Konstruktiver Aufbau - Kolben-Sitz
- Überschneidungsfreiheit - nein
- Betätigungsart - elektrisch
- Steuerluftversorgung - intern
- Dichtprinzip - weich
- Abluftfunktion - nicht drosselbar
- Positionserkennungsprinzip - Magnetkolben-Prinzip
- Entspricht Norm - DIN EN ISO 13849-1
- Handhilfsbetätigung - keine
- Rückstellart - mechanische Feder
- Steuerart - vorgesteuert
- Ventilfunktion - Druckaufbau-Funktion
- Betriebsdruck - 3,5 bis 10 bar
- Druckanzeige - mit Manometer
- C-Wert - 19,3 l/sbar
- b-Wert - 0.21
- Normalnenndurchfluss - 4.300 l/min
- Normaldurchfluss Entlüftung 6->0 bar - 9.000 l/min
- Max. Schaltfrequenz - 0.5 Hz
- Schaltzeit aus - 40 ms
- Schaltzeit ein - 130 ms
- Einschaltdauer - 100 %
- Signalzustandsanzeige - LED, potenzialfreier Kontakt
- Nennbetriebsspannung DC - 24 V
- Zulässige Spannungsschwankungen - ± 10 %
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium - Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK - 2 - mäßige Korrosionsbeanspruchung
- Werkstoffhinweis - RoHS konform
- Schutzart - IP65mit Steckdose
- Mediumstemperatur - -10 bis 50 °C
- Umgebungstemperatur - -10 bis 50 °C
- Lagertemperatur - -10 bis 50 °C
- Schockfestigkeit - Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 6006
- Schwingfestigkeit - Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 u
- Zulassung - RCM Mark
- KC-Zeichen - KC-EMV
- CE-Zeichen (siehe Konformitätserklärung) - nach EU-EMV-Richtlinie, nach EU-Maschinen-Richtlinie, nach EU-RoHS-Richtlinie
- Zertifikat ausstellende Stelle - IFA 1001180
- Befestigungsart - Leitungseinbau, mit Zubehör
- Einbaulage - beliebig
- Produktgewicht - 2.200
- Pneumatischer Anschluss 1 - G1/2
- Pneumatischer Anschluss 2 - G1/2
- Pneumatischer Anschluss 3 - G1
- Elektrischer Anschluss - Sub-D, 9-polig
- Werkstoff Gehäuse - Aluminium-Druckguss
- Werkstoff Dichtungen - NBR
- Werkstoff Kolbenstange - hochlegierter Stahl rostfrei
- Geräuschpegel - 75 dB(A)
