FESTO - Schwenkantrieb DAPS-0030-090-RS-F0305-CR - Anschluss G 1/8 - Federstärke 1 bis 4 - Preis per Stück

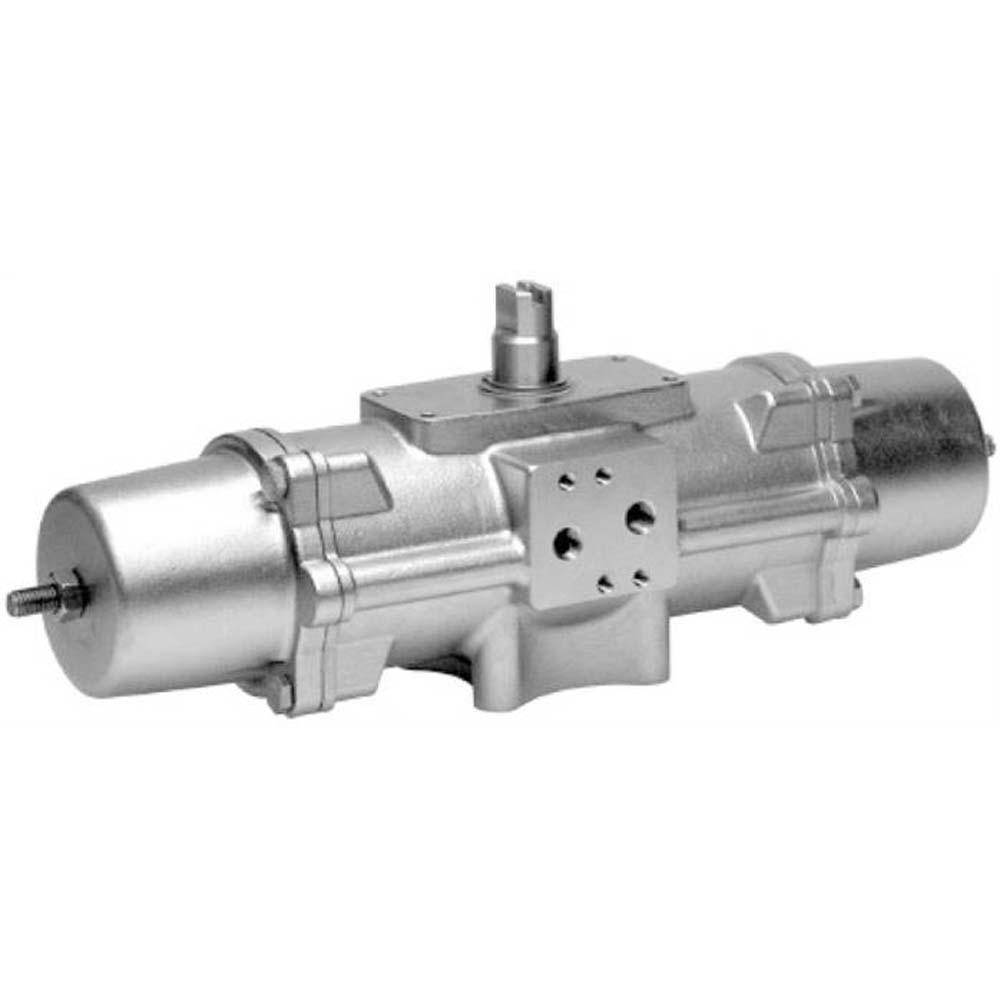

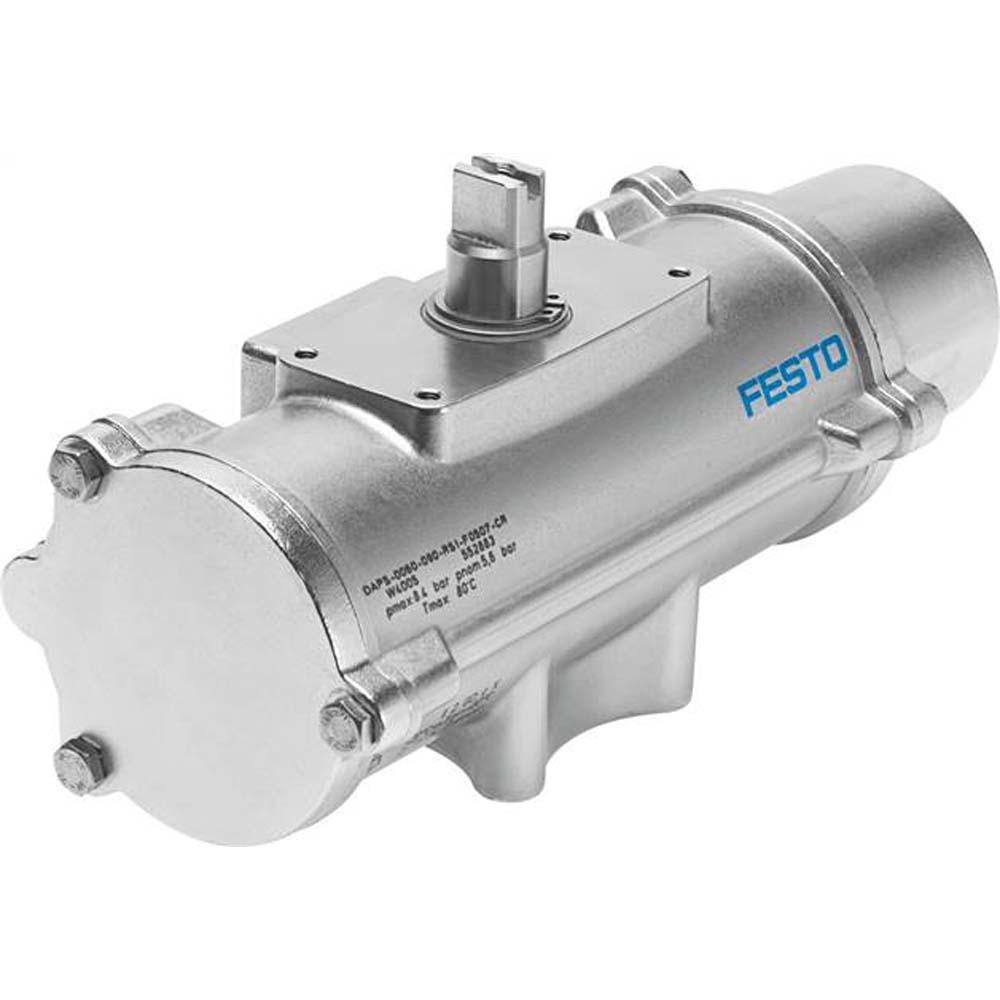

(Exemplarische Darstellung)
| € 918,30 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Einsatzbereich
- Der Schwenkantrieb dient der automatisierten Betätigung von Armaturen in explosionsgefährdeten industriellen Anlagen.
- Der Schwenkantrieb DAPS-0030-090-RS-F0305-CR ist ein einfachwirkender Pneumatikantrieb mit Federrückstellung.
- Er ist mit einem Flanschbohrbild nach ISO 5211 ausgestattet und verfügt über einen Ventilanschluss nach VDI/VDE 3845 (NAMUR).
- Die Baugröße 0030 ist für einen Schwenkwinkel von 90° ausgelegt und in vier unterschiedlichen Federstärken erhältlich.
- Die Ausführung ist ATEX-konform und bis SIL 2 einsetzbar.
- Federstärke - 1 bis 4
- Baugröße - 0030
- Schwenkwinkel - 90°
- Flanschbohrbild - F03/F05
- Wellenaufnahme-Tiefe - 14 mm
- Wellenanschluss - T12
- Norm Anschluss zur Armatur - ISO 5211
- Ventilanschluss - VDI/VDE 3845 (NAMUR)
- Dämpfung - keine
- Einbaulage - beliebig
- Funktionsweise - einfachwirkend
- Konstruktiver Aufbau - Joch-Kinematik
- Positionserkennung - ohne
- Schließrichtung - rechtsschließend
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis Medium - geölter Betrieb möglich (dann dauerhaft erforderlich)
- Umgebungstemperatur - −20 °C … +80 °C
- Ex-Umgebungstemperatur - −20 °C ≤ Ta ≤ +60 °C
- ATEX/EX (Auszug) - II 2G / II 2D; Ex h IIC T6…T3 Gb X / Ex h IIIC T85 °C…T200 °C Db X
- SIL - bis SIL 2 (High / Low Demand)
- Korrosionsbeständigkeit - CRC 3 / KBK 3
- Pneumatischer Anschluss - G 1/8
- Luftverbrauch pro Zyklus (0°–90°–0° bei 6 bar) - 0,85 l
- Werkstoffe – Deckel/Gehäuse - hochlegierter, rostfreier Stahl (1.4408)
- Werkstoffe – Welle - hochlegierter, rostfreier Stahl
- Werkstoffe – Dichtungen - FPM, NBR, PUR
- Preis per Stück
Ausführungen (4)
Auswahl eingrenzen
Modell
Federstärke
Anschlussdruck für Federstärke
Betriebsdruck
Federrückstellmoment bei Schwenkwinkel 0°
Federrückstellmoment bei Schwenkwinkel 50°
Federrückstellmoment bei Schwenkwinkel 90°
Art. Nr.: 851903862100
Ausführung
| Modell | DAPS-0030-090-RS1-F0305-CR |
| Federstärke | 1 |
| Anschlussdruck für Federstärke | 2.8 bar |
| Betriebsdruck | 2.8 bis 8.4 bar |
| Federrückstellmoment bei Schwenkwinkel 0° | 10 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 7.5 Nm |
| Federrückstellmoment bei Schwenkwinkel 90° | 15 Nm |
| € 918,30 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903862200
Ausführung
| Modell | DAPS-0030-090-RS2-F0305-CR |
| Federstärke | 2 |
| Anschlussdruck für Federstärke | 3.5 bar |
| Betriebsdruck | 3.5 bis 8.4 bar |
| Federrückstellmoment bei Schwenkwinkel 0° | 12.5 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 9.4 Nm |
| Federrückstellmoment bei Schwenkwinkel 90° | 18.8 Nm |
| € 918,30 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903862300
Ausführung
| Modell | DAPS-0030-090-RS3-F0305-CR |
| Federstärke | 3 |
| Anschlussdruck für Federstärke | 4.2 bar |
| Betriebsdruck | 4.2 bis 8.4 bar |
| Federrückstellmoment bei Schwenkwinkel 0° | 15 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 11.3 Nm |
| Federrückstellmoment bei Schwenkwinkel 90° | 22.5 Nm |
| € 918,30 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903862400
Ausführung
| Modell | DAPS-0030-090-RS4-F0305-CR |
| Federstärke | 4 |
| Anschlussdruck für Federstärke | 5.6 bar |
| Betriebsdruck | 5.6 bis 8.4 bar |
| Federrückstellmoment bei Schwenkwinkel 0° | 20 Nm |
| Federrückstellmoment bei Schwenkwinkel 50° | 15 Nm |
| Federrückstellmoment bei Schwenkwinkel 90° | 30 Nm |
| € 918,30 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
