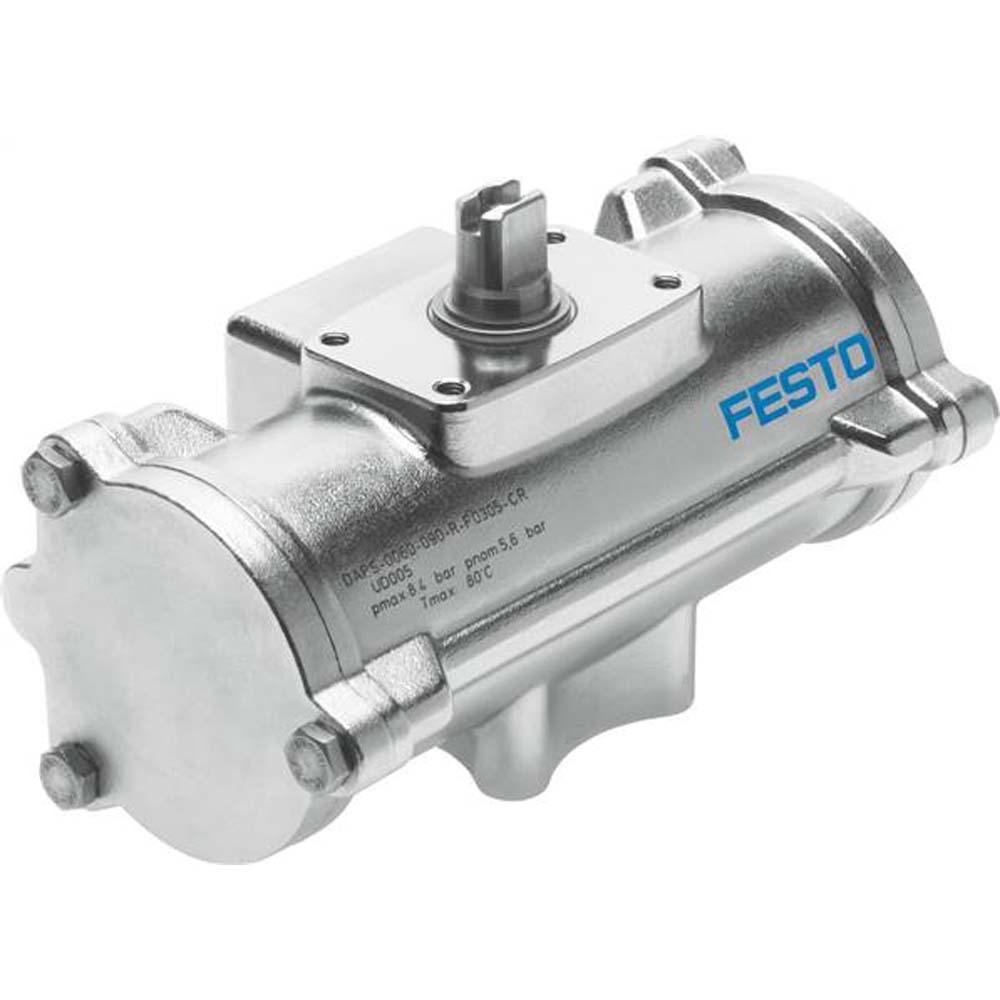

FESTO - Schwenkantrieb DAPS-090-R-CR - Anschluss G 1/8 - Schwenkwinkel 90° - Drehmoment 15 bis 480 Nm - Preis per Stück

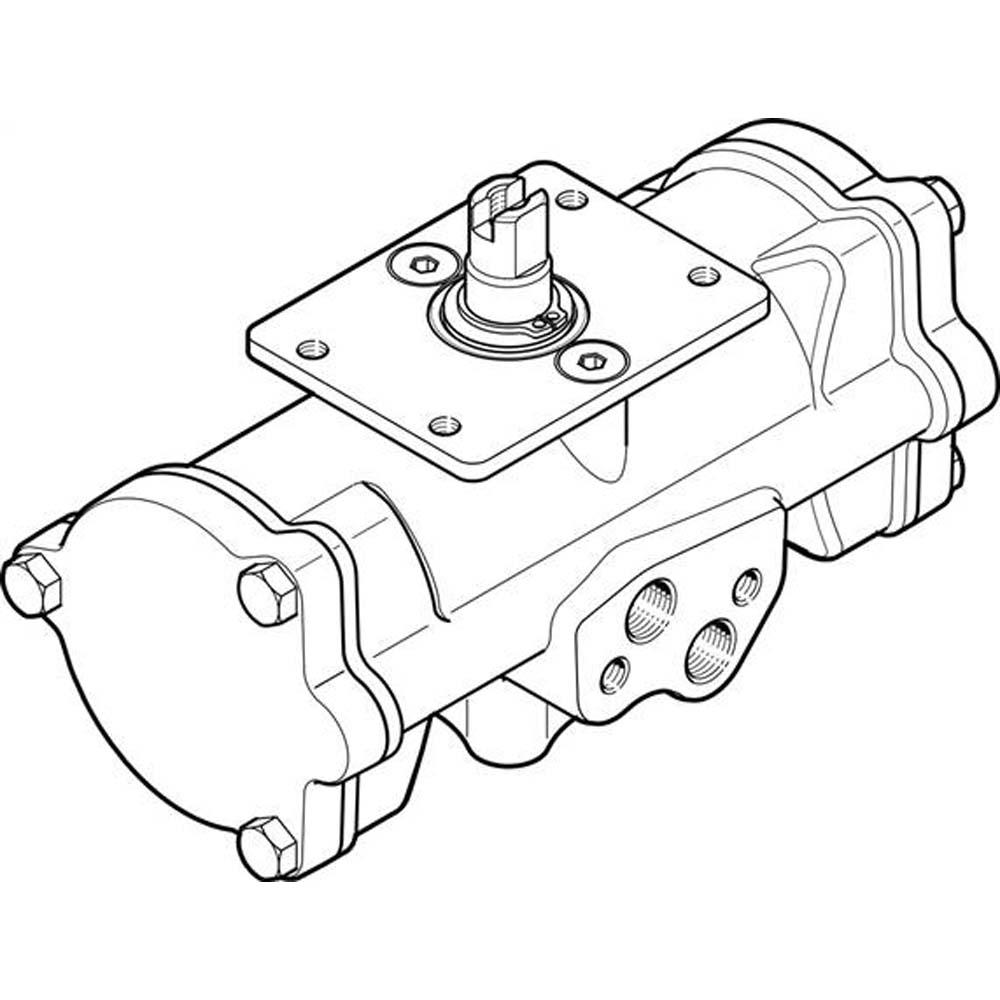

(Exemplarische Darstellung)
| ab € 584,39 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Einsatzbereich
- Schwenkantrieb für das sichere und präzise Betätigen von Armaturen und Klappen in industriellen Anlagen, auch in explosionsgefährdeten Bereichen.
- Der Festo DAPS-Schwenkantrieb ist ein kompakter Antrieb mit Joch-Kinematik für präzise 90°-Schwenkbewegungen.
- Er ist doppeltwirkend ausgeführt und eignet sich für den Einsatz in ATEX-Zonen (Gas und Staub).
- Gefertigt aus hochlegiertem rostfreiem Stahl und beständig gegenüber starker Korrosionsbeanspruchung (KBK 3) erfüllt er höchste Anforderungen an Sicherheit und Haltbarkeit.
- Alle Varianten sind RoHS-konform, LABS-getestet und können in beliebiger Einbaulage montiert werden.
- Betriebsdruck - 2.5 bar bis 8.4 bar
- Nennbetriebsdruck - 5.6 bar
- Pneumatischer Anschluss - G 1/8
- Ex-Umgebungstemperatur - -20°C <= Ta <= +60°C
- Zertifikat ausstellende Stelle - TÜV Nord 212170801
- Funktionsweise - doppeltwirkend
- Schwenkwinkel - 90°
- ATEX-Kategorie Gas - II 2G
- Ex-Zündschutzart Gas - Ex h IIC T6 bis T3 Gb X
- ATEX-Kategorie Staub - II 2D
- Ex-Zündschutzart Staub - Ex h IIIC T85°C bis T200°C Db X
- CE-Zeichen (siehe Konformitätserklärung) - nach EU-Ex-Schutz-Richtlinie (ATEX)
- LABS-Konformität - VDMA24364-B1/B2-L
- Korrosionsbeständigkeitsklasse KBK - 3 - starke Korrosionsbeanspruchung
- Schließrichtung - rechtsschließend
- Hinweis zum Betriebs-/Steuermedium - Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Materialnummer Welle - 14.301
- Materialnummer Deckel - 14.408
- Dämpfung - keine Dämpfung
- Positionserkennung - ohne
- Material-Hinweis - RoHS konform
- Safety Integrity Level (SIL) - bis SIL 2 High Demand mode bis SIL 2 Low Demand mode
- Betriebsmedium - Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur - -20 °C bis 80 °C
- UKCA-Zeichen (siehe Konformitätserklärung) - nach UK EX Vorschriften
- Konstruktiver Aufbau - Joch-Kinematik
- Explosionsschutz - Zone 1 (ATEX), Zone 2 (ATEX), Zone 21 (ATEX), Zone 22 (ATEX)
- Einbaulage - beliebig
- Material Deckel - hochlegierter Stahl rostfrei
- Material Gehäuse - hochlegierter Stahl rostfrei
- Material Dichtungen - FPM, NBR, PUR
- Material Welle - hochlegierter Stahl rostfrei
- Material Schrauben - hochlegierter Stahl rostfrei
- Materialnummer Gehäuse - 14.408
- Preis per Stück
Ausführungen (6)
Auswahl eingrenzen
Flanschbohrbild
Wellenanschluss
Wellenanschluss Tiefe
Baugröße Stellantrieb
Drehmoment bei Nennbetriebsdruck und 0° Schwenkwin
Drehmoment bei Nennbetriebsdruck und 50° Schwenkwi
Drehmoment bei Nennbetriebsdruck und 90°
Art. Nr.: 851903876900
Ausführung
| Flanschbohrbild | F03 |
| Wellenanschluss | T9 |
| Wellenanschluss Tiefe | 10.1 mm |
| Baugröße Stellantrieb | 0015 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 15 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 7.5 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 11.3 Nm |
| € 584,39 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903873800
Ausführung
| Flanschbohrbild | F03 |
| Wellenanschluss | T9 |
| Wellenanschluss Tiefe | 10.2 mm |
| Baugröße Stellantrieb | 0030 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 30 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 15 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 22.5 Nm |
| € 639,98 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903867000
Ausführung
| Flanschbohrbild | F03 F05 |
| Wellenanschluss | T11 |
| Wellenanschluss Tiefe | 12.1 mm |
| Baugröße Stellantrieb | 0060 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 60 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 30 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 45 Nm |
| € 807,05 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 1-3 Werktage (sofort lieferbar)
Art. Nr.: 851903853800
Ausführung
| Flanschbohrbild | F05 F07 |
| Wellenanschluss | T14 |
| Wellenanschluss Tiefe | 16.3 mm |
| Baugröße Stellantrieb | 0120 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 120 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 60 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 90 Nm |
| € 1.252,17 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903839700
Ausführung
| Flanschbohrbild | F05 F07 |
| Wellenanschluss | T17 |
| Wellenanschluss Tiefe | 19.3 mm |
| Baugröße Stellantrieb | 0240 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 240 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 120 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 180 Nm |
| € 1.808,75 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851903806300
Ausführung
| Flanschbohrbild | F07 F10 |
| Wellenanschluss | T22 |
| Wellenanschluss Tiefe | 24.3 mm |
| Baugröße Stellantrieb | 0480 |
| Drehmoment bei Nennbetriebsdruck und 0° Schwenkwinkel | 480 Nm |
| Drehmoment bei Nennbetriebsdruck und 50° Schwenkwinkel | 240 Nm |
| Drehmoment bei Nennbetriebsdruck und 90° | 360 Nm |
| € 3.005,37 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
