FESTO - Schwenkantrieb DAPS-1920-090-R - für Prozessventile - 90° - Baugröße 1920 - Preis per Stück

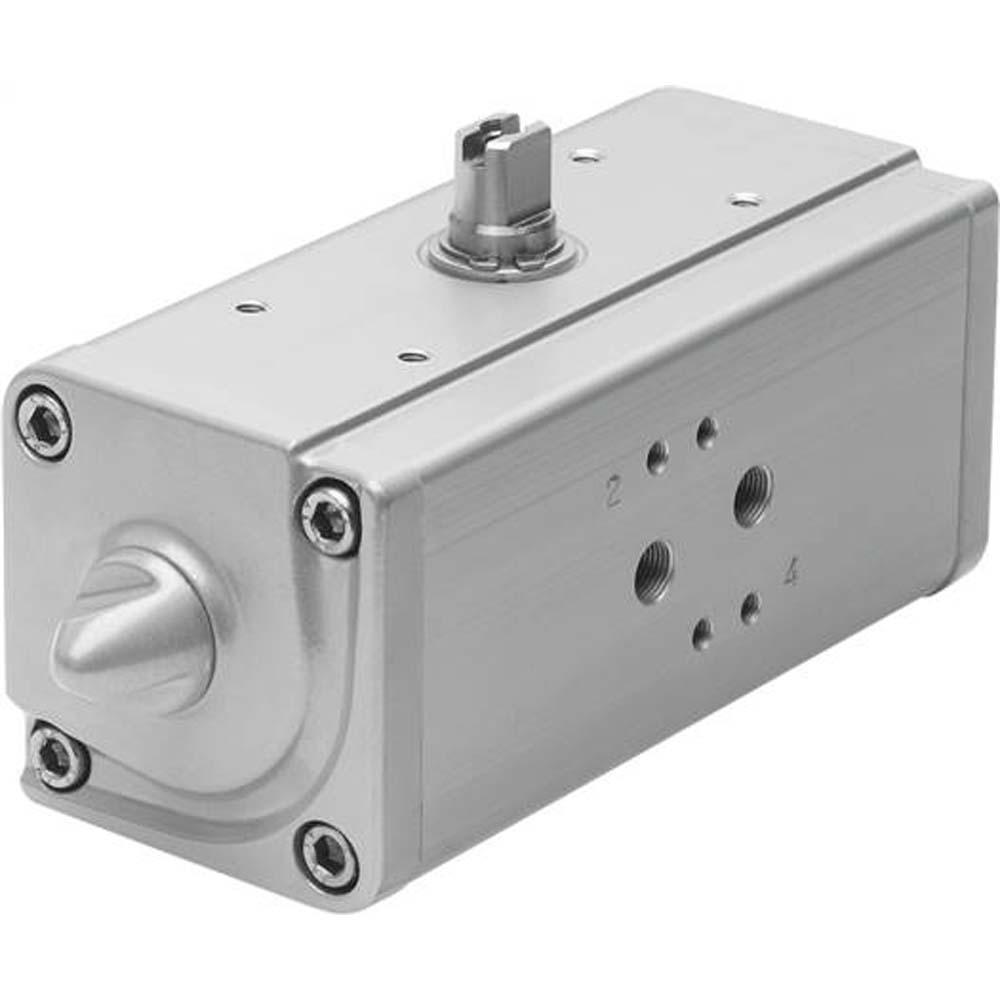

(Exemplarische Darstellung)
| € 3.806,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Haben Sie Fragen?
Wir helfen gerne weiter!
Wir helfen gerne weiter!
Einsatzbereich
- Steuerung und Positionierung von Industriearmaturen, auch unter explosionsgefährdeten und korrosiven Bedingungen.
- Der pneumatische Schwenkantrieb Baugröße 1920 ist ein leistungsstarker Antrieb für das präzise Schalten und Positionieren von Industriearmaturen.
- Durch die doppeltwirkende Joch-Kinematik wird ein definierter Schwenkwinkel von 90° zuverlässig erreicht.
- Der Antrieb ist robust konstruiert, für den Einsatz in explosionsgefährdeten Bereichen geeignet und bietet hohe Korrosionsbeständigkeit nach KBK 3.
- Dank der ISO 5211-Normanbindung lässt sich der Schwenkantrieb einfach auf Standardarmaturen montieren.
- Baugröße Stellantrieb: 1920
- Flanschbohrbild: F14 / F12 / F16 (variantenabhängig)
- Schwenkwinkel: 90°
- Verstellbereich Endlage bei 0°: -1° bis 9°
- Wellenanschluss Tiefe: 48,5 mm
- Norm Anschluss zur Armatur: ISO 5211
- Dämpfung: keine
- Einbaulage: beliebig
- Funktionsweise: doppeltwirkend
- Konstruktiver Aufbau: Joch-Kinematik
- Positionserkennung: ohne
- Schließrichtung: rechtsschließend
- Ventilanschluss entspricht Norm: VDI/VDE 3845 (NAMUR)
- Safety Integrity Level (SIL): bis SIL 2 Low Demand mode
- Betriebsdruck: 1 bis 8,4 bar
- Nennbetriebsdruck: 5,6 bar
- Max. Schwenkfrequenz bei 6 bar: 1 Hz
- CE-Zeichen: nach EU-Ex-Schutz-Richtlinie (ATEX)
- UKCA-Zeichen: nach UK EX Vorschriften
- Explosionsschutz: Zone 1/2/21/22
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Ex-Zündschutzart Gas: Ex h IIC T6bisT3 Gb X
- Ex-Zündschutzart Staub: Ex h IIIC T85°CbisT200°C Db X
- Ex-Umgebungstemperatur: -20 bis +60 °C
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4], geölter Betrieb möglich
- Korrosionsbeständigkeitsklasse: KBK 3
- LABS-Konformität: VDMA24364-B1/B2-L
- Umgebungstemperatur: -20 bis 80 °C
- Drehmoment bei 0° Schwenkwinkel: 1920 Nm
- Drehmoment bei 50° Schwenkwinkel: 960 Nm
- Drehmoment bei 90° Schwenkwinkel: 1440 Nm
- Luftverbrauch pro Zyklus bei 6 bar: 71,4 l
- Wellenanschluss: T46
- Pneumatischer Anschluss: G1/4
- Material Deckel: Aluminium-Knetlegierung
- Material Dichtungen: FPM, NBR, PUR
- Material Gehäuse: Aluminium-Knetlegierung
- Material Schrauben: hochlegierter Stahl
- Material Welle: hochlegierter Stahl (1.4305)
- Material-Hinweis: RoHS konform
- Preis per Stück
Ausführungen (2)
Auswahl eingrenzen
Modell
Flanschbohrbild
Art. Nr.: 851900435900
Ausführung
| Modell | DAPS-1920-090-R-F14 |
| Flanschbohrbild | F14 |
| € 3.806,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
Art. Nr.: 851900436000
Ausführung
| Modell | DAPS-1920-090-R-F1216 |
| Flanschbohrbild | F12 - F16 |
| € 3.806,18 |
| Preis inkl. MwSt. |
| versandkostenfrei |
Lieferzeit 14 Werktage
