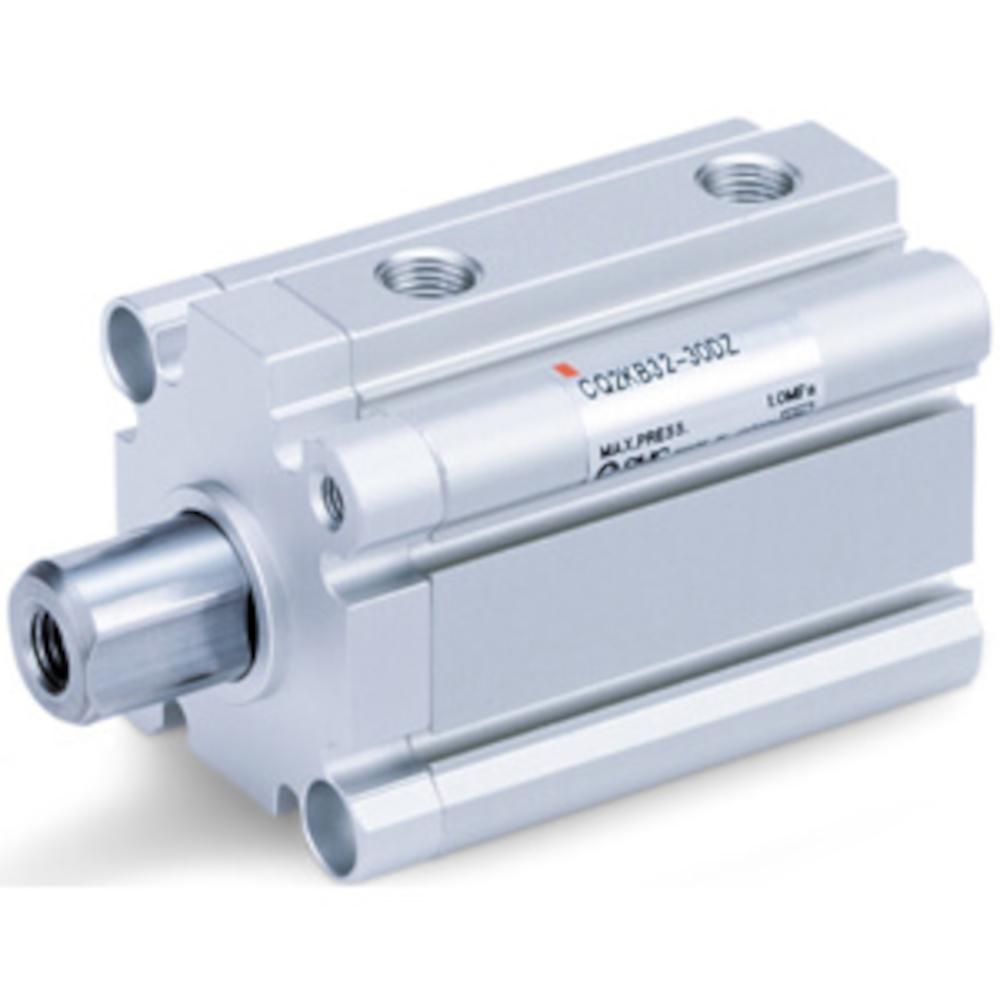

Kompaktzylinder CDQ2KATF-DMZ - doppeltwirkend - verdrehgesichert - Gewindebohrung beidseitig - Kolbenstange mit Außengewinde

Kompaktzylinder CDQ2KATF-DMZ - doppeltwirkend - verdrehgesichert - Gewindebohrung beidseitig - Kolbenstange mit Außengewinde

Einsatzbereich

Kompaktzylinder CDQ2KATF-DMZ wird in Automatisierungseinheiten, Montagevorrichtungen und Produktionsanlagen verwendet, wo eine genaue, verdrehfreie Bewegung erforderlich ist.
Er eignet sich für Spann-, Führungs- und Positionieranwendungen mit festen Befestigungspunkten.
Der kompakte Aufbau ermöglicht die Integration auch in eng begrenzte Bauräume.

Beschreibung

Der doppeltwirkende, verdrehgesicherte Kompaktzylinder CDQ2KATF-DMZ mit einseitiger Kolbenstange und beidseitiger Gewindebohrung bietet eine stabile und präzise Befestigung in Maschinen- und Vorrichtungssystemen.
Die verdrehgesicherte Kolbenstange ist mit einem Außengewinde ausgestattet und verhindert ein Verdrehen der Anbauteile und erhöht die Führungssicherheit bei wiederholten Bewegungszyklen.
Die beidseitige Gewindebohrung sorgt für eine vibrationsfeste Montage in festen Strukturen.

Technische Daten

Material Gehäuse - Aluminiumlegierung, harteloxiert
Material Kolben - Aluminiumlegierung
Material Kolbenstange - Stahl, hartverchromt
Material Zylinderkopf - Aluminiumlegierung, eloxiert
Material Dichtungen - NBR
Wirkungsweise - doppeltwirkend, Standardkolbenstange
Medium - Druckluft
Montageart - Gewindebohrung beidseitig
Prüfdruck - 15 bar
Max. Betriebsdruck - 10 bar
Min. Betriebsdruck - 0,5 bar
Verdrehtoleranz der Kolbenstange - ±0,8°
Umgebungs- und Mediumstemperatur - Ohne Signalgeber -10 bis 70 °C (nicht gefroren) / Mit Signalgeber -10 bis 60 °C (nicht gefroren)
Schmierfett - Nicht erforderlich (lebensdauergeschmiert)
Dämpfung - ohne Dämpfung
Kolbengeschwindigkeit - 50 bis 500 mm/s
Pneumatischer Anschluss - G 1/8" oder 1/4"
Kolbenstangengewinde - Außengewinde M14 x 1,5 oder M18 x 1,5
zulässige kinetische Energie - 0,26 bis 0,77 J
Kolben-Ø - 40 bis 63 mm
Hub - 5 bis 100 mm
Breite - 57 bis 84 mm
Höhe - 52 bis 77 mm
Länge - 51,5 bis 154 mm
Gewicht - 290 bis 1525 g
Preis per Stück

mehr zeigen...

weniger zeigen...

ab € 95,02

Preis inkl. MwSt.

versandkostenfrei

In 30 Ausführungen verfügbar

Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!

verkauf@esska.de

Dokumentation

Ausführungen (30)

Auswahl eingrenzen

Kolben-Ø

Hub

zulässige kinetische Energie

Teile-Nr.

Typ

alle 30 Ausführungen anzeigen

Anzeigen als Liste Tabelle

Artikel-Nr. Kolben-Ø Hub zulässige kinetische Energie Teile-Nr. Typ Preis inkl. MwSt.

206400793405

40 mm

5 mm

0,26 J

00793405

CDQ2KA40TF-5DMZ

€ 95,02

Preis inkl. MwSt.

versandkostenfrei

206400793391

40 mm

10 mm

0,26 J

00793391

CDQ2KA40TF-10DMZ

€ 100,44

Preis inkl. MwSt.

versandkostenfrei

206400793393

40 mm

15 mm

0,26 J

00793393

CDQ2KA40TF-15DMZ

€ 101,79

Preis inkl. MwSt.

versandkostenfrei

206400814877

40 mm

20 mm

0,26 J

00814877

CDQ2KA40TF-20DMZ

€ 103,15

Preis inkl. MwSt.

versandkostenfrei

206400793395

40 mm

25 mm

0,26 J

00793395

CDQ2KA40TF-25DMZ

€ 105,16

Preis inkl. MwSt.

versandkostenfrei

206400814878

40 mm

30 mm

0,26 J

00814878

CDQ2KA40TF-30DMZ

€ 106,49

Preis inkl. MwSt.

versandkostenfrei

206400793399

40 mm

35 mm

0,26 J

00793399

CDQ2KA40TF-35DMZ

€ 107,85

Preis inkl. MwSt.

versandkostenfrei

206400793401

40 mm

0,26 J

00793401

CDQ2KA40TF-40DMZ

€ 109,34

Preis inkl. MwSt.

versandkostenfrei

206402232346

40 mm

45 mm

0,26 J

02232346

CDQ2KA40TF-45DMZ

€ 189,36

Preis inkl. MwSt.

versandkostenfrei

206400793403

40 mm

50 mm

0,26 J

00793403

CDQ2KA40TF-50DMZ

€ 117,46

Preis inkl. MwSt.

versandkostenfrei

206400793407

40 mm

75 mm

0,26 J

00793407

CDQ2KA40TF-75DMZ

€ 120,13

Preis inkl. MwSt.

versandkostenfrei

206400793389

40 mm

100 mm

0,26 J

00793389

CDQ2KA40TF-100DMZ

€ 129,61

Preis inkl. MwSt.

versandkostenfrei

206400929124

50 mm

10 mm

0,46 J

00929124

CDQ2KA50TF-10DMZ

€ 112,68

Preis inkl. MwSt.

versandkostenfrei

206400793430

50 mm

15 mm

0,46 J

00793430

CDQ2KA50TF-15DMZ

€ 116,83

Preis inkl. MwSt.

versandkostenfrei

206400793432

50 mm

20 mm

0,46 J

00793432

CDQ2KA50TF-20DMZ

€ 121,01

Preis inkl. MwSt.

versandkostenfrei

206400814887

50 mm

25 mm

0,46 J

00814887

CDQ2KA50TF-25DMZ

€ 123,08

Preis inkl. MwSt.

versandkostenfrei

206400793435

50 mm

30 mm

0,46 J

00793435

CDQ2KA50TF-30DMZ

€ 124,44

Preis inkl. MwSt.

versandkostenfrei

206400990950

50 mm

40 mm

0,46 J

00990950

CDQ2KA50TF-40DMZ

€ 129,98

Preis inkl. MwSt.

versandkostenfrei

206400793439

50 mm

0,46 J

00793439

CDQ2KA50TF-50DMZ

€ 138,37

Preis inkl. MwSt.

versandkostenfrei

206400793442

50 mm

75 mm

0,46 J

00793442

CDQ2KA50TF-75DMZ

€ 141,13

Preis inkl. MwSt.

versandkostenfrei

206400793428

50 mm

100 mm

0,46 J

00793428

CDQ2KA50TF-100DMZ

€ 152,21

Preis inkl. MwSt.

versandkostenfrei

206401620658

63 mm

15 mm

0,77 J

01620658

CDQ2KA63TF-15DMZ

€ 142,54

Preis inkl. MwSt.

versandkostenfrei

206400793458

63 mm

20 mm

0,77 J

00793458

CDQ2KA63TF-20DMZ

€ 146,04

Preis inkl. MwSt.

versandkostenfrei

206400793460

63 mm

25 mm

0,77 J

00793460

CDQ2KA63TF-25DMZ

€ 148,79

Preis inkl. MwSt.

versandkostenfrei

206400814892

63 mm

30 mm

0,77 J

00814892

CDQ2KA63TF-30DMZ

€ 151,53

Preis inkl. MwSt.

versandkostenfrei

206400814893

63 mm

35 mm

0,77 J

00814893

CDQ2KA63TF-35DMZ

€ 154,35

Preis inkl. MwSt.

versandkostenfrei

206402088149

63 mm

40 mm

0,77 J

02088149

CDQ2KA63TF-40DMZ

€ 157,18

Preis inkl. MwSt.

versandkostenfrei

206400814895

63 mm

50 mm

0,77 J

00814895

CDQ2KA63TF-50DMZ

€ 171,01

Preis inkl. MwSt.

versandkostenfrei

206401026996

63 mm

75 mm

0,77 J

01026996

CDQ2KA63TF-75DMZ

€ 172,98

Preis inkl. MwSt.

versandkostenfrei

206400793456

63 mm

100 mm

0,77 J

00793456

CDQ2KA63TF-100DMZ

€ 185,83

Preis inkl. MwSt.

versandkostenfrei
