Einsatzbereich
- Der Kompaktzylinder CDQ2KB-DCZ wird in Automatisierungssystemen, Montagelinien und Handlingsmodulen eingesetzt, wo gedämpfte, verdrehfreie Bewegungen erforderlich sind.
- Durch seine kompakte Bauform eignet er sich besonders für Anwendungen mit begrenztem Bauraum.
- Typische Einsatzbereiche sind Spannvorrichtungen, Werkstückführungen und präzise Positioniersysteme.

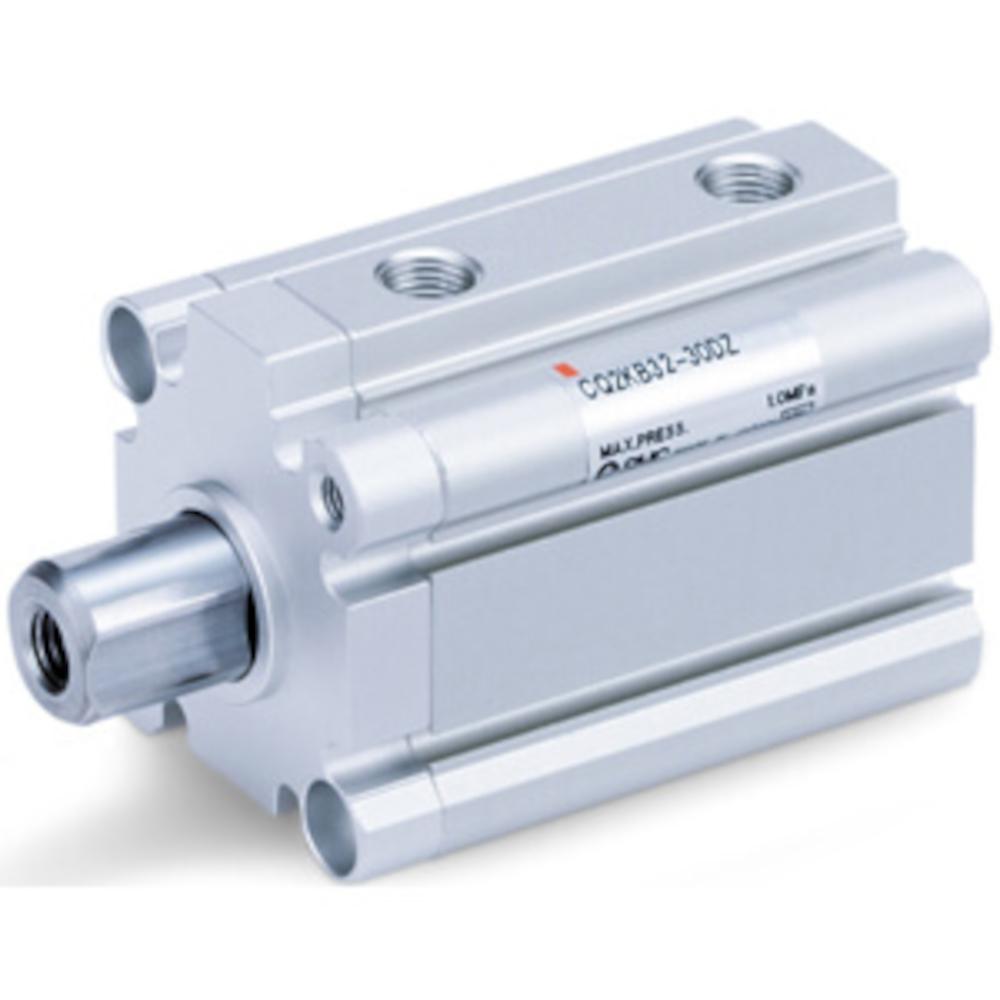

- Der doppeltwirkende Kompaktzylinder CDQ2KB-DCZ mit verdrehgesicherter Kolbenstange, Durchgangsbohrung und elastischer Dämpfung sorgt für präzise, ruhige Bewegungen bei kompakter Bauweise.
- Die verdrehgesicherte Kolbenstange ist mit einem Innengewinde ausgestattet und verhindert Rotationen und gewährleistet eine exakte Führung angeschlossener Komponenten.
- Die elastische Dämpfung reduziert Stoßkräfte in den Endlagen und erhöht die Lebensdauer des Zylinders.
- Die Durchgangsbohrung ermöglicht eine flexible Montage von oben oder unten in unterschiedlichsten Einbaulagen.
- Material Gehäuse - Aluminiumlegierung, harteloxiert
- Material Kolben - Aluminiumlegierung
- Material Kolbenstange - rostfreier Stahl
- Material Zylinderkopf - Messing, chemisch vernickelt
- Material Dichtungen - NBR
- Wirkungsweise - doppeltwirkend, Standardkolbenstange
- Medium - Druckluft
- Montageart - Durchgangsbohrung (Standard)
- Prüfdruck - 15 bar
- Max. Betriebsdruck - 10 bar
- Min. Betriebsdruck - 0,7 bar
- Verdrehtoleranz der Kolbenstange - ±2°
- Umgebungs- und Mediumstemperatur - Ohne Signalgeber -10 bis 70 °C (nicht gefroren) / Mit Signalgeber -10 bis 60 °C (nicht gefroren)
- Schmierfett - Nicht erforderlich (lebensdauergeschmiert)
- Dämpfung - elastische Dämpfung
- Kolbengeschwindigkeit - 50 bis 500 mm/s
- Pneumatischer Anschluss - M5 x 0,8
- Kolbenstangengewinde - Innengewinde M3 x 0,5
- zulässige kinetische Energie - 0,043 J
- Kolben-Ø - 12 mm
- Hub - 5 bis 30 mm
- Breite - 33 mm
- Höhe - 27,5 mm
- Länge - 41,5 bis 66,5 mm
- Gewicht - 71 bis 102 g
- Preis per Stück
