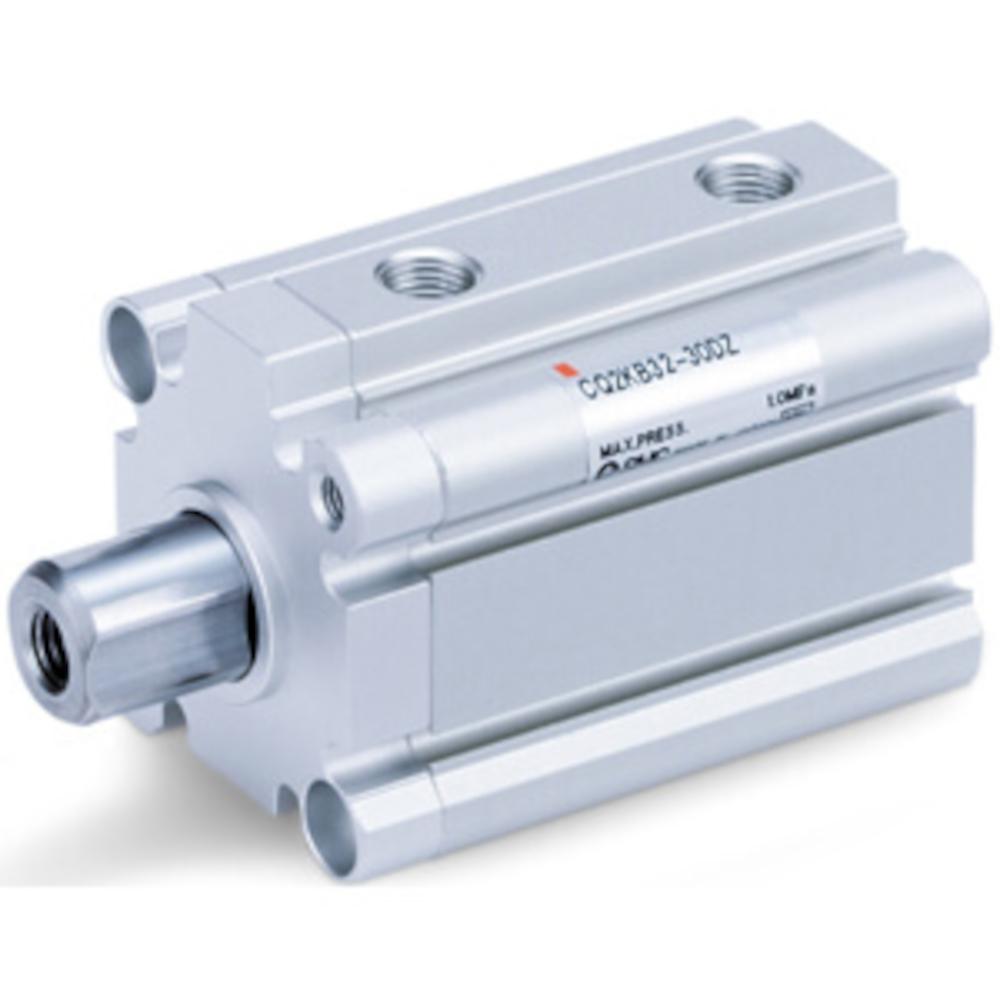

Kompaktzylinder CDQ2KB-DMZ - doppeltwirkend - verdrehgesichert - Durchgangsbohrung - Kolbenstange mit Außengewinde

Einsatzbereich
  • Der Kompaktzylinder CDQ2KB-DMZ wird in Automatisierungssystemen und Handhabungseinrichtungen eingesetzt, bei denen präzise Linearbewegungen ohne Verdrehung gefordert sind.
  • Er eignet sich für Montage- und Spannvorrichtungen sowie für Anwendungen mit geführten Werkstückaufnahmen.
  • Die kompakte Bauform macht ihn ideal für den Einsatz bei begrenztem Bauraum.
Beschreibung
  • Der doppeltwirkende, verdrehgesicherte Kompaktzylinder CDQ2KB-DMZ mit einseitiger Kolbenstange und Durchgangsbohrung gewährleistet präzise, spielfreie Bewegungen auch bei seitlicher Belastung.
  • Die verdrehgesicherte Kolbenstange ist mit einem Außengewinde ausgestattet und verhindert ungewollte Rotationen und sorgt für exakte Führung von angeschlossenen Bauteilen.
  • Die Durchgangsbohrung ermöglicht eine flexible Montage auf ebenen Flächen von oben oder unten.
Technische Daten
  • Material Gehäuse - Aluminiumlegierung, harteloxiert
  • Material Kolben - Aluminiumlegierung
  • Material Kolbenstange - rostfreier Stahl
  • Material Zylinderkopf - Aluminiumlegierung, eloxiert
  • Material Dichtungen - NBR
  • Wirkungsweise - doppeltwirkend, Standardkolbenstange
  • Medium - Druckluft
  • Montageart - Durchgangsbohrung (Standard)
  • Prüfdruck - 15 bar
  • Max. Betriebsdruck - 10 bar
  • Min. Betriebsdruck - 0,7 bar (Kolben-Ø 16 mm) / 0,5 bar (Kolben-Ø 20 und 25 mm)
  • Verdrehtoleranz der Kolbenstange - ±1°
  • Umgebungs- und Mediumstemperatur - Ohne Signalgeber -10 bis 70 °C (nicht gefroren) / Mit Signalgeber -10 bis 60 °C (nicht gefroren)
  • Schmierfett - Nicht erforderlich (lebensdauergeschmiert)
  • Dämpfung - ohne Dämpfung
  • Kolbengeschwindigkeit - 50 bis 500 mm/s
  • Pneumatischer Anschluss - M5 x 0,8
  • Kolbenstangengewinde - Außengewinde M6 x 1,0 bis M10 x 1,5
  • zulässige kinetische Energie - 0,038 bis 0,09 J
  • Kolben-Ø - 16 bis 25 mm
  • Hub - 5 bis 50 mm
  • Breite - 37 bis 52 mm
  • Höhe - 29,5 bis 40,5 mm
  • Länge - 56 bis 113 mm
  • Gewicht - 79 bis 320 g
  • Preis per Stück
mehr zeigen...
weniger zeigen...
ab € 85,31
Preis inkl. MwSt.
versandkostenfrei
In 26 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (26)
Auswahl eingrenzen
Kolben-Ø
Hub
zulässige kinetische Energie
Teile-Nr.
Typ
alle 26 Ausführungen anzeigen
Anzeigen als Liste Tabelle
Art. Nr.: 206400793489
Ausführung
Kolben-Ø16 mm
Hub5 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793489
TypCDQ2KB16-5DMZ
€ 85,31
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793478
Ausführung
Kolben-Ø16 mm
Hub10 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793478
TypCDQ2KB16-10DMZ
€ 92,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793481
Ausführung
Kolben-Ø16 mm
Hub15 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793481
TypCDQ2KB16-15DMZ
€ 100,25
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793483
Ausführung
Kolben-Ø16 mm
Hub20 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793483
TypCDQ2KB16-20DMZ
€ 112,68
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793485
Ausführung
Kolben-Ø16 mm
Hub25 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793485
TypCDQ2KB16-25DMZ
€ 115,10
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793488
Ausführung
Kolben-Ø16 mm
Hub30 mm
zulässige kinetische Energie0,038 J
Teile-Nr.00793488
TypCDQ2KB16-30DMZ
€ 116,33
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793510
Ausführung
Kolben-Ø20 mm
Hub5 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793510
TypCDQ2KB20-5DMZ
€ 97,73
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793492
Ausführung
Kolben-Ø20 mm
Hub10 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793492
TypCDQ2KB20-10DMZ
€ 101,35
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793494
Ausführung
Kolben-Ø20 mm
Hub15 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793494
TypCDQ2KB20-15DMZ
€ 107,63
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793496
Ausführung
Kolben-Ø20 mm
Hub20 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793496
TypCDQ2KB20-20DMZ
€ 113,91
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793498
Ausführung
Kolben-Ø20 mm
Hub25 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793498
TypCDQ2KB20-25DMZ
€ 116,33
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793500
Ausführung
Kolben-Ø20 mm
Hub30 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793500
TypCDQ2KB20-30DMZ
€ 117,65
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793501
Ausführung
Kolben-Ø20 mm
Hub35 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793501
TypCDQ2KB20-35DMZ
€ 125,13
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793505
Ausführung
Kolben-Ø20 mm
Hub40 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793505
TypCDQ2KB20-40DMZ
€ 131,41
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793507
Ausführung
Kolben-Ø20 mm
Hub45 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00793507
TypCDQ2KB20-45DMZ
€ 133,94
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400779228
Ausführung
Kolben-Ø20 mm
Hub50 mm
zulässige kinetische Energie0,055 J
Teile-Nr.00779228
TypCDQ2KB20-50DMZ
€ 137,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400793536
Ausführung
Kolben-Ø25 mm
Hub5 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793536
TypCDQ2KB25-5DMZ
€ 116,09
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793512
Ausführung
Kolben-Ø25 mm
Hub10 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793512
TypCDQ2KB25-10DMZ
€ 119,71
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793514
Ausführung
Kolben-Ø25 mm
Hub15 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793514
TypCDQ2KB25-15DMZ
€ 123,34
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793517
Ausführung
Kolben-Ø25 mm
Hub20 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793517
TypCDQ2KB25-20DMZ
€ 127,09
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793520
Ausführung
Kolben-Ø25 mm
Hub25 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793520
TypCDQ2KB25-25DMZ
€ 130,74
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793521
Ausführung
Kolben-Ø25 mm
Hub30 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793521
TypCDQ2KB25-30DMZ
€ 134,36
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793523
Ausführung
Kolben-Ø25 mm
Hub35 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793523
TypCDQ2KB25-35DMZ
€ 139,32
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793527
Ausführung
Kolben-Ø25 mm
Hub40 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793527
TypCDQ2KB25-40DMZ
€ 144,15
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793531
Ausführung
Kolben-Ø25 mm
Hub45 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793531
TypCDQ2KB25-45DMZ
€ 148,99
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793533
Ausführung
Kolben-Ø25 mm
Hub50 mm
zulässige kinetische Energie0,09 J
Teile-Nr.00793533
TypCDQ2KB25-50DMZ
€ 153,82
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Bewertungen


Es wurde noch keine Bewertung abgegeben
