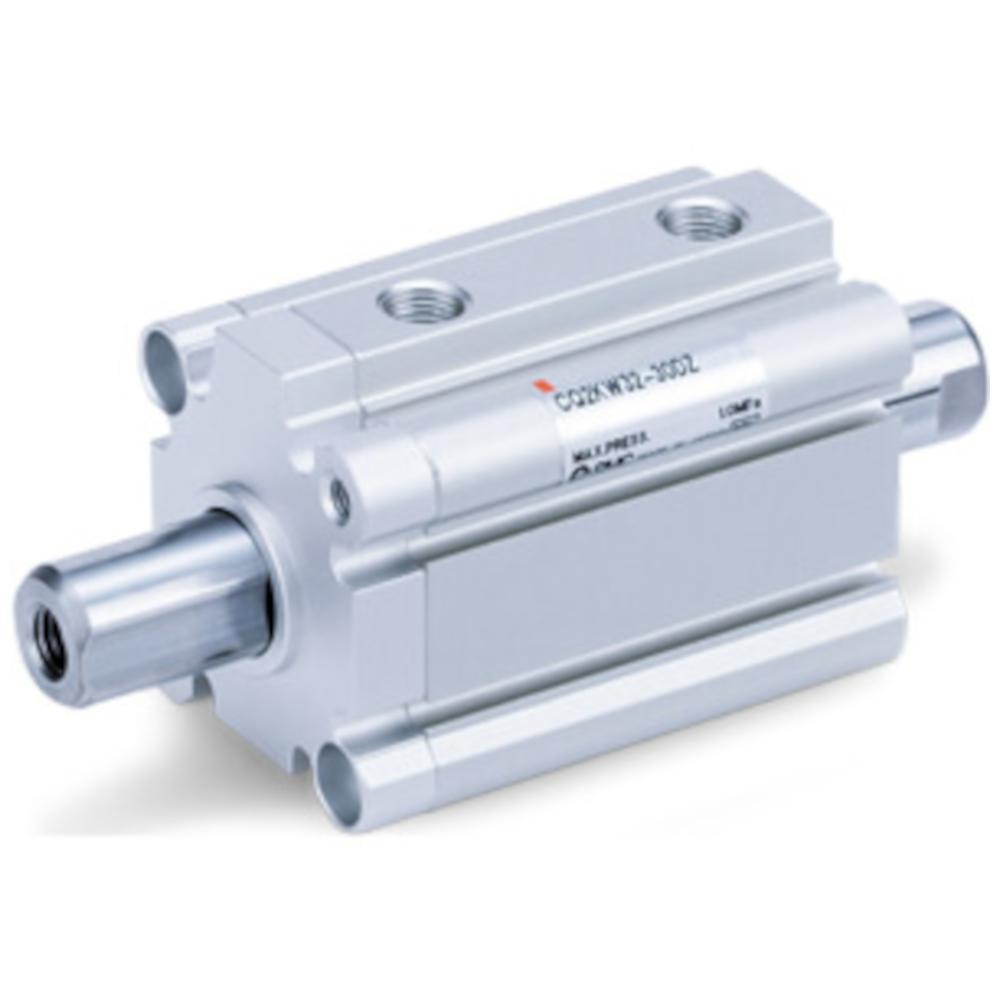

Kompaktzylinder CDQ2KWATF-DZ - doppeltwirkend - verdrehgesichert - Gewindebohrung beidseitig - durchgehende Kolbenstange mit Innengewinde

Einsatzbereich
  • DerKompaktzylinder CDQ2KWATF-DZ wird in Automatisierungssystemen und Fertigungseinrichtungen eingesetzt, bei denen eine feste Integration in Konstruktionen erforderlich ist.
  • Er eignet sich besonders für Anwendungen mit häufigen Bewegungszyklen ohne Stoßbelastung.
  • Typische Einsatzorte sind Montage-, Spann- und Vorschubsysteme.
Beschreibung
  • Der doppeltwirkende, verdrehgesicherte Kompaktzylinder CDQ2KWATF-DZ mit durchgehender Kolbenstange, beidseitiger Gewindebohrung und Innengewinde kombiniert kompakte Bauweise mit hoher Stabilität.
  • Die verdrehgesicherte Kolbenstange sorgt für präzise, verdrehfreie Bewegungen.
  • Das Innengewinde ermöglicht den einfachen Anschluss von Werkzeugen, während die Gewindebohrungen eine sichere, vibrationsarme Befestigung bieten.
  • Die Ausführung ohne Dämpfung erlaubt schnelle Hübe mit direkter Kraftübertragung.
Technische Daten
  • Material Gehäuse - Aluminiumlegierung, harteloxiert
  • Material Kolben - Aluminiumlegierung
  • Material Kolbenstange - Stahl, hartverchromt
  • Material Zylinderkopf - Aluminiumlegierung, eloxiert (Kolben-Ø 40 mm) / Aluminiumsguss, chromatiert, lackiert (Kolben-Ø 50 und 63 mm)
  • Material Dichtungen - NBR
  • Wirkungsweise - doppeltwirkend, durchgehende Kolbenstange
  • Medium - Druckluft
  • Montageart - Gewindebohrung beidseitig
  • Prüfdruck - 15 bar
  • Max. Betriebsdruck - 10 bar
  • Min. Betriebsdruck - 0,5 bar
  • Verdrehtoleranz der Kolbenstange - ±0,8°
  • Umgebungs- und Mediumstemperatur - Ohne Signalgeber -10 bis 70 °C (nicht gefroren) / Mit Signalgeber -10 bis 60 °C (nicht gefroren)
  • Schmierfett - Nicht erforderlich (lebensdauergeschmiert)
  • Dämpfung - ohne Dämpfung
  • Kolbengeschwindigkeit - 50 bis 500 mm/s
  • Pneumatischer Anschluss - G 1/8" oder 1/4"
  • Kolbenstangengewinde - Innengewinde M8 x 1,25 oder M10 x 1,5
  • zulässige kinetische Energie - 0,26 bis 0,77 J
  • Kolben-Ø - 40 bis 63 mm
  • Hub - 10 bis 100 mm
  • Breite - 57 bis 84 mm
  • Höhe - 52 bis 77 mm
  • Länge - 84 bis 268 mm
  • Gewicht - 477 bis 1540 g
  • Preis per Stück
mehr zeigen...
weniger zeigen...
ab € 219,89
Preis inkl. MwSt.
versandkostenfrei
In 24 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (24)
Auswahl eingrenzen
Kolben-Ø
Hub
zulässige kinetische Energie
Teile-Nr.
Typ
alle 24 Ausführungen anzeigen
Anzeigen als Liste Tabelle
Art. Nr.: 206400996423
Ausführung
Kolben-Ø40 mm
Hub10 mm
zulässige kinetische Energie0,26 J
Teile-Nr.00996423
TypCDQ2KWA40TF-10DZ
€ 219,89
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400814934
Ausführung
Kolben-Ø40 mm
Hub15 mm
zulässige kinetische Energie0,26 J
Teile-Nr.00814934
TypCDQ2KWA40TF-15DZ
€ 222,34
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400814935
Ausführung
Kolben-Ø40 mm
Hub20 mm
zulässige kinetische Energie0,26 J
Teile-Nr.00814935
TypCDQ2KWA40TF-20DZ
€ 224,69
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401874776
Ausführung
Kolben-Ø40 mm
Hub25 mm
zulässige kinetische Energie0,26 J
Teile-Nr.01874776
TypCDQ2KWA40TF-25DZ
€ 228,28
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400863115
Ausführung
Kolben-Ø40 mm
Hub30 mm
zulässige kinetische Energie0,26 J
Teile-Nr.00863115
TypCDQ2KWA40TF-30DZ
€ 230,64
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401865219
Ausführung
Kolben-Ø40 mm
Hub40 mm
zulässige kinetische Energie0,26 J
Teile-Nr.01865219
TypCDQ2KWA40TF-40DZ
€ 235,31
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401213086
Ausführung
Kolben-Ø40 mm
Hub50 mm
zulässige kinetische Energie0,26 J
Teile-Nr.01213086
TypCDQ2KWA40TF-50DZ
€ 249,76
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206402446347
Ausführung
Kolben-Ø40 mm
Hub75 mm
zulässige kinetische Energie0,26 J
Teile-Nr.02446347
TypCDQ2KWA40TF-75DZ
€ 254,46
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400925813
Ausführung
Kolben-Ø40 mm
Hub100 mm
zulässige kinetische Energie0,26 J
Teile-Nr.00925813
TypCDQ2KWA40TF-100DZ
€ 270,98
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793798
Ausführung
Kolben-Ø50 mm
Hub15 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00793798
TypCDQ2KWA50TF-15DZ
€ 288,86
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793799
Ausführung
Kolben-Ø50 mm
Hub20 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00793799
TypCDQ2KWA50TF-20DZ
€ 295,92
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793801
Ausführung
Kolben-Ø50 mm
Hub25 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00793801
TypCDQ2KWA50TF-25DZ
€ 299,61
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793802
Ausführung
Kolben-Ø50 mm
Hub30 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00793802
TypCDQ2KWA50TF-30DZ
€ 301,95
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401368589
Ausführung
Kolben-Ø50 mm
Hub35 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00793803
TypCDQ2KWA50TF-40DZ
€ 311,46
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401368590
Ausführung
Kolben-Ø50 mm
Hub40 mm
zulässige kinetische Energie0,46 J
Teile-Nr.01368589
TypCDQ2KWA50TF-45DZ
€ 318,51
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400814936
Ausführung
Kolben-Ø50 mm
Hub50 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00814936
TypCDQ2KWA50TF-50DZ
€ 325,65
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400888654
Ausführung
Kolben-Ø50 mm
Hub75 mm
zulässige kinetische Energie0,46 J
Teile-Nr.00888654
TypCDQ2KWA50TF-75DZ
€ 330,36
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401112586
Ausführung
Kolben-Ø50 mm
Hub100 mm
zulässige kinetische Energie0,46 J
Teile-Nr.01112586
TypCDQ2KWA50TF-100DZ
€ 349,45
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793809
Ausführung
Kolben-Ø63 mm
Hub25 mm
zulässige kinetische Energie0,77 J
Teile-Nr.00793809
TypCDQ2KWA63TF-25DZ
€ 361,30
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400793810
Ausführung
Kolben-Ø63 mm
Hub30 mm
zulässige kinetische Energie0,77 J
Teile-Nr.00793810
TypCDQ2KWA63TF-30DZ
€ 365,99
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206402408688
Ausführung
Kolben-Ø63 mm
Hub40 mm
zulässige kinetische Energie0,77 J
Teile-Nr.02408688
TypCDQ2KWA63TF-40DZ
€ 375,53
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206400915074
Ausführung
Kolben-Ø63 mm
Hub50 mm
zulässige kinetische Energie0,77 J
Teile-Nr.00915074
TypCDQ2KWA63TF-50DZ
€ 399,33
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401297960
Ausführung
Kolben-Ø63 mm
Hub75 mm
zulässige kinetische Energie0,77 J
Teile-Nr.01297960
TypCDQ2KWA63TF-75DZ
€ 425,48
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
Art. Nr.: 206401185054
Ausführung
Kolben-Ø63 mm
Hub100 mm
zulässige kinetische Energie0,77 J
Teile-Nr.01185054
TypCDQ2KWA63TF-100DZ
€ 449,29
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 7-10 Werktage
