Einsatzbereich
- Der Miniaturzylinder für Direktmontage CDUJB-DM eignet sich für Anwendungen in der Automatisierung und Robotik, bei denen schnelle und präzise Bewegungen gefordert sind.
- Er wird häufig in Zuführsystemen, Greif- und Klemmvorrichtungen eingesetzt.
- Dank der Gewindeverbindung lassen sich Werkzeuge und Halterungen direkt montieren.

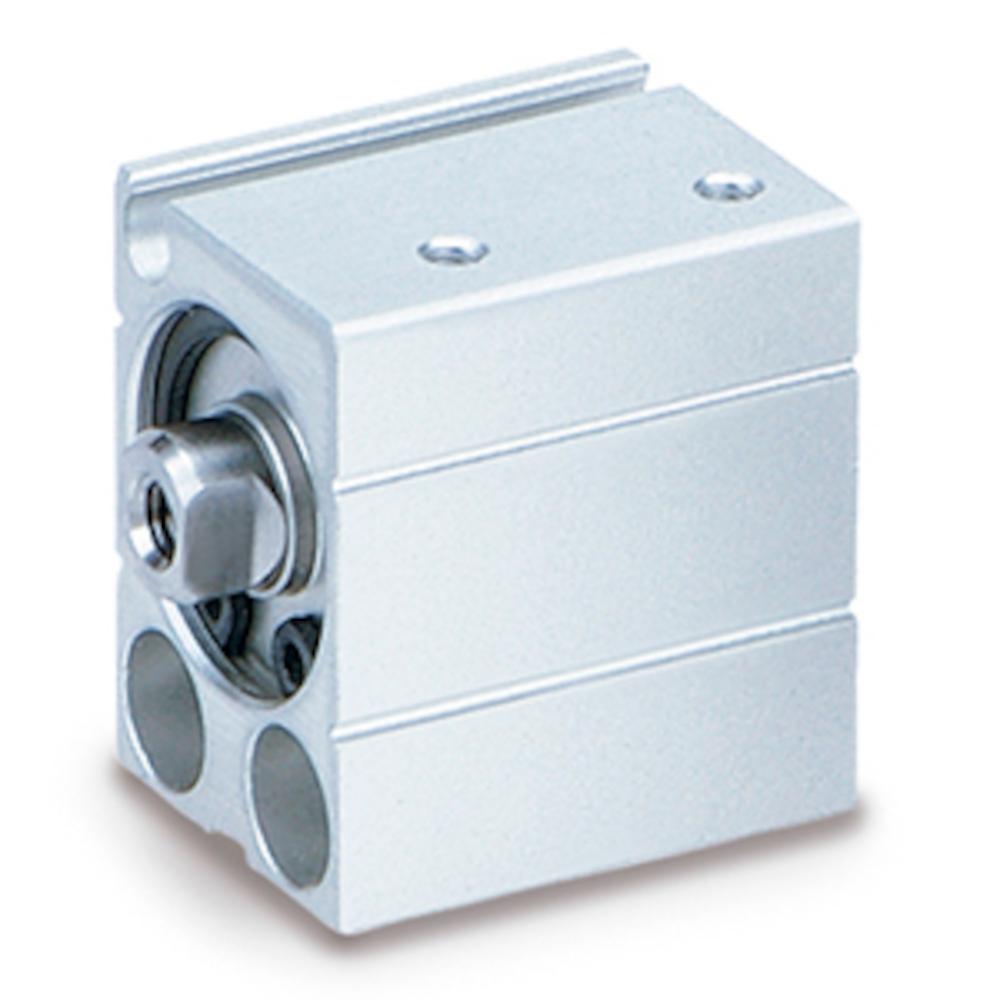

- Der Miniaturzylinder für Direktmontage CDUJB-DM ist ein doppeltwirkender Pneumatikantrieb mit integriertem Magnet zur Positionsabfrage.
- Das Außengewinde ermöglicht eine einfache Befestigung an bewegten Komponenten.
- Die seitliche Montage sorgt für eine einfache Installation in engen Einbauräumen.
- Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
- Material Zylinderrohr - Aluminiumlegierung, harteloxiert
- Material Zylinderkopf - Kupferlegierung, chemisch vernickelt (nur Kolben-Ø 6 bis 10 mm)
- Material Kolben - Aluminiumlegierung, chromatiert
- Material Kolbenstange - rostfreier Stahl
- Material Abstreifer, Dichtungen - NBR
- Funktionsweise - doppeltwirkend
- Medium - Druckluft
- Schmierung - lebensdauergeschmiert
- Dämpfung - ohne (Kolben-Ø 6 bis 10 mm) / elastisch (Kolben-Ø 12 bis 20 mm)
- Montage - seitliche Montage mit Durchgangsbohrung
- Prüfdruck - 10,5 bar
- max. Betriebsdruck - 7 bar
- min. Betriebsdruck - 0,5 bis 1,5 bar
- Umgebungs- und Medientemperatur - ohne Signalgeber -10 bis 70 °C (kein Gefrieren) / mit Signalgeber -10 bis 60 °C (kein Gefrieren)
- Kolbengeschwindigkeit - 50 bis 500 mm/s
- Pneumatischer Anschluss - M3 x 0,5 oder M5 x 0,8
- Kolbenstangengewinde - Außengewinde M3 x 0,5 bis M8 x 1,25
- Kolben-Ø - 6 bis 20 mm
- Hub - 4 bis 50 mm
- Breite - 13 bis 25 mm
- Höhe - 19 bis 36 mm
- Länge - 34,5 bis 92 mm
- Gewicht - 15,9 bis 167 g
