Miniaturzylinder für Direktmontage CDUJB-S - einfachwirkend - Federkraft einfahrend - seitliche Montage - mit Magnet - Kolbenstange mit Innengewinde
Miniaturzylinder für Direktmontage CDUJB-S - einfachwirkend - Federkraft einfahrend - seitliche Montage - mit Magnet - Kolbenstange mit Innengewinde
Einsatzbereich
Der Miniaturzylinder für Direktmontage CDUJB-S wird in Anwendungen eingesetzt, bei denen eine automatische Rückstellung nach Druckentlastung erforderlich ist.
Typische Einsatzgebiete sind Spann-, Positionier- und Sortieranlagen in der Feinmechanik und Automatisierungstechnik.
Die kompakte Bauweise erlaubt den Einbau in Miniaturgeräte und Handhabungssysteme.
Beschreibung

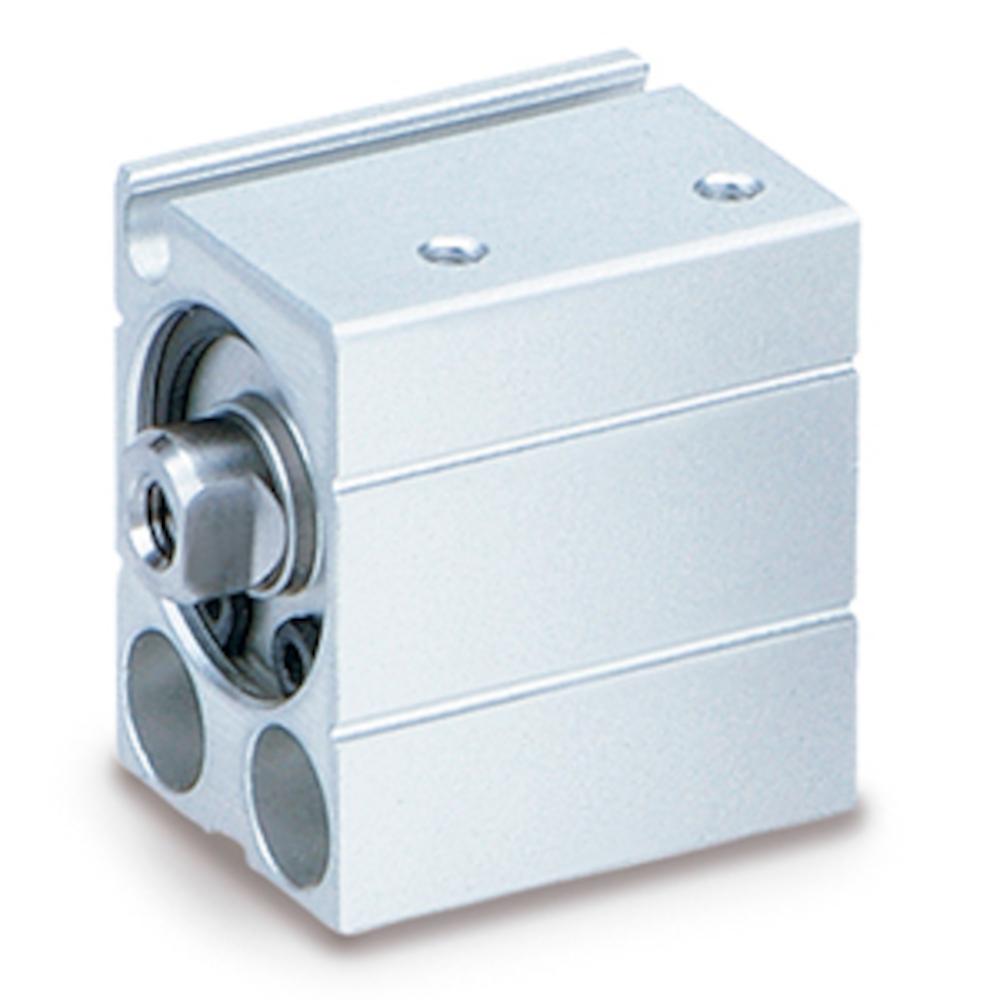

Der Miniaturzylinder für Direktmontage CDUJB-S ist ein einfachwirkender Pneumatikantrieb mit integriertem Magnet zur Positionsabfrage.
Der Zylinder fährt pneumatisch aus und kehrt durch Federkraft in die Ausgangsposition zurück.
Die Kolbenstange mit Innengewinde ermöglicht eine platzsparende Verbindung bei kompakten Bauformen.
Die seitliche Montage sorgt für eine einfache Installation in engen Einbauräumen.
Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
Technische Daten
Material Zylinderrohr - Aluminiumlegierung, harteloxiert
Material Zylinderkopf - Kupferlegierung, chemisch vernickelt (nur Kolben-Ø 6 bis 10 mm)
Material Kolben - Aluminiumlegierung, chromatiert
Material Kolbenstange - rostfreier Stahl
Material Abstreifer, Dichtungen - NBR
Funktionsweise - einfachwirkend, Einfahren per Federkraft
Medium - Druckluft
Schmierung - lebensdauergeschmiert
Dämpfung - ohne (Kolben-Ø 6 bis 10 mm) / elastisch (Kolben-Ø 12 bis 20 mm)
Montage - seitliche Montage mit Durchgangsbohrung
Prüfdruck - 10,5 bar
max. Betriebsdruck - 7 bar
min. Betriebsdruck - 1,8 bis 3 bar
Umgebungs- und Medientemperatur - ohne Signalgeber -10 bis 70 °C (kein Gefrieren) / mit Signalgeber -10 bis 60 °C (kein Gefrieren)
Kolbengeschwindigkeit - 50 bis 500 mm/s
Pneumatischer Anschluss - M3 x 0,5 oder M5 x 0,8
Kolbenstangengewinde - Innengewinde M2,5 x 0,4 bis M5 x 0,8
