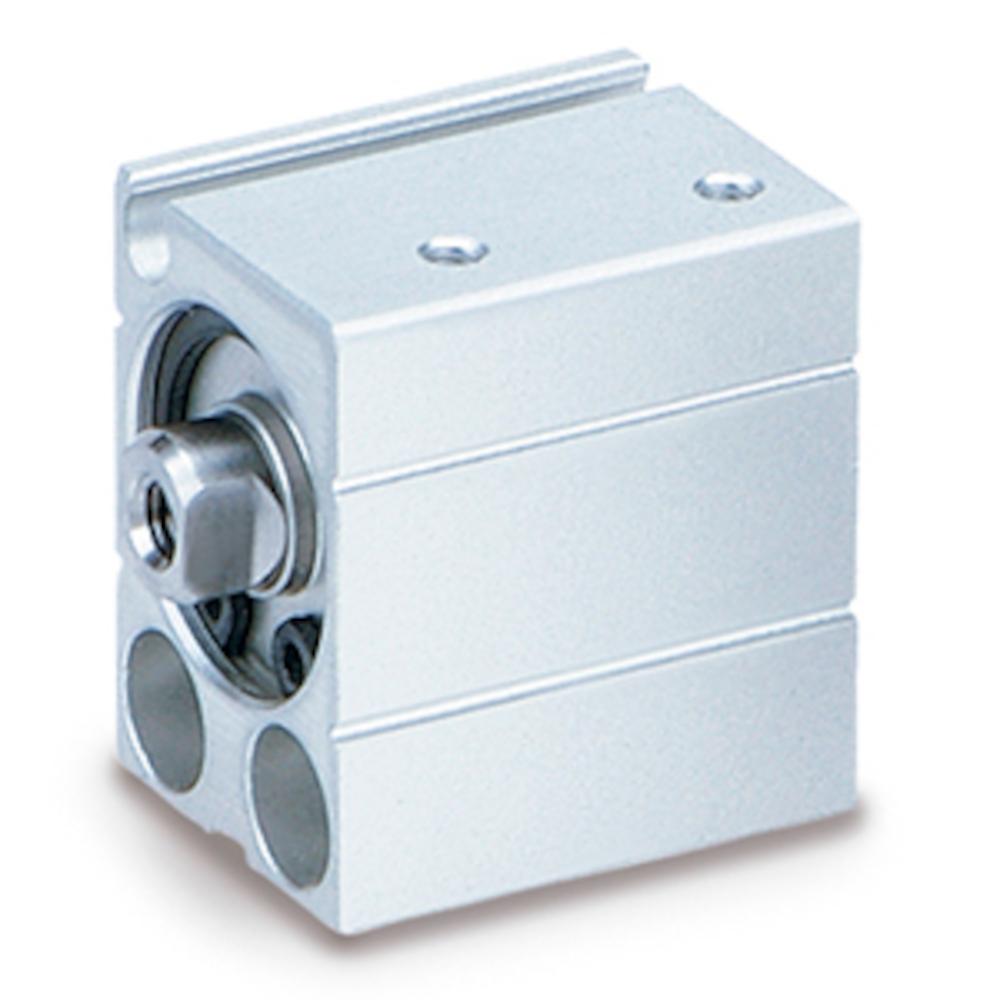

Miniaturzylinder für Direktmontage CDUJS-D - doppeltwirkend - axiale Montage - elastische Dämpfung - mit Magnet - Kolbenstange mit Innengewinde

Einsatzbereich
  • Der Miniaturzylinder für Direktmontage CDUJS-D wird in automatisierten Kleinanlagen und präzisen Positioniersystemen eingesetzt.
  • Er eignet sich für Anwendungen in der Elektronik- und Feinmechanikindustrie, bei denen geringe Kräfte und kompakte Bauweise gefragt sind.
  • Durch die flexible Montagemöglichkeit ist er ideal für integrierte Bewegungsabläufe in Handhabungsmodulen.
Beschreibung
  • Der Miniaturzylinder für Direktmontage CDUJS-D ist ein doppeltwirkender Pneumatikantrieb mit integriertem Magnet zur Positionsabfrage.
  • Die Kolbenstange mit Innengewinde ermöglicht eine platzsparende Verbindung bei kompakten Bauformen.
  • Die axiale Montage bietet eine direkte Krafteinleitung entlang der Kolbenachse und reduziert den seitlichen Einbauaufwand.
  • Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
Technische Daten
  • Material Zylinderrohr - Aluminiumlegierung, harteloxiert
  • Material Kolben - Aluminiumlegierung, chromatiert
  • Material Kolbenstange - rostfreier Stahl
  • Material Abstreifer, Dichtungen - NBR
  • Funktionsweise - doppeltwirkend
  • Medium - Druckluft
  • Schmierung - lebensdauergeschmiert
  • Dämpfung - elastisch
  • Montage - axiale Montage mit Durchgangsbohrung
  • Prüfdruck - 10,5 bar
  • max. Betriebsdruck - 7 bar
  • min. Betriebsdruck - 0,7 (Kolben-Ø 12 und 16 mm) / 0,5 bar (Kolben-Ø 20 mm)
  • Umgebungs- und Medientemperatur - ohne Signalgeber -10 bis 70 °C (kein Gefrieren) / mit Signalgeber -10 bis 60 °C (kein Gefrieren)
  • Kolbengeschwindigkeit - 50 bis 500 mm/s
  • Kolbenstangengewinde - Innengewinde
  • Kolben-Ø - 12 bis 20 mm
  • Hub - 5 bis 50 mm
  • Breite - 17 bis 25 mm
  • Höhe - 26,5 bis 36 mm
  • Länge - 28 bis 78 mm
  • Gewicht - 27 bis 154 g
mehr zeigen...
weniger zeigen...
ab € 64,92
Preis inkl. MwSt.
versandkostenfrei
In 28 Ausführungen verfügbar
Ausführung auswählen...

Haben Sie Fragen?
Wir helfen gerne weiter!
verkauf@esska.de
Ausführungen (28)
Art. Nr.: 206400695224
Ausführung
Kolben-Ø12 mm
Hub5 mm
Teile-Nr.00695224
TypCDUJS12-5D
€ 64,92
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695212
Ausführung
Kolben-Ø12 mm
Hub10 mm
Teile-Nr.00695212
TypCDUJS12-10D
€ 64,92
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206400695216
Ausführung
Kolben-Ø12 mm
Hub15 mm
Teile-Nr.00695216
TypCDUJS12-15D
€ 64,92
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206400695218
Ausführung
Kolben-Ø12 mm
Hub20 mm
Teile-Nr.00695218
TypCDUJS12-20D
€ 67,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695220
Ausführung
Kolben-Ø12 mm
Hub25 mm
Teile-Nr.00695220
TypCDUJS12-25D
€ 67,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695222
Ausführung
Kolben-Ø12 mm
Hub30 mm
Teile-Nr.00695222
TypCDUJS12-30D
€ 67,67
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206402132775
Ausführung
Kolben-Ø12 mm
Hub35 mm
Teile-Nr.02132775
TypCDUJS12-35D
€ 69,04
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 14 Werktage
Art. Nr.: 206401806412
Ausführung
Kolben-Ø12 mm
Hub40 mm
Teile-Nr.01806412
TypCDUJS12-40D
€ 69,09
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206402560998
Ausführung
Kolben-Ø12 mm
Hub45 mm
Teile-Nr.02560998
TypCDUJS12-45D
€ 70,45
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206401938683
Ausführung
Kolben-Ø12 mm
Hub50 mm
Teile-Nr.01938683
TypCDUJS12-50D
€ 70,45
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206400695239
Ausführung
Kolben-Ø16 mm
Hub5 mm
Teile-Nr.00695239
TypCDUJS16-5D
€ 69,00
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695228
Ausführung
Kolben-Ø16 mm
Hub10 mm
Teile-Nr.00695228
TypCDUJS16-10D
€ 69,00
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695231
Ausführung
Kolben-Ø16 mm
Hub15 mm
Teile-Nr.00695231
TypCDUJS16-15D
€ 69,00
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695233
Ausführung
Kolben-Ø16 mm
Hub20 mm
Teile-Nr.00695233
TypCDUJS16-20D
€ 71,75
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695235
Ausführung
Kolben-Ø16 mm
Hub25 mm
Teile-Nr.00695235
TypCDUJS16-25D
€ 71,75
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695237
Ausführung
Kolben-Ø16 mm
Hub30 mm
Teile-Nr.00695237
TypCDUJS16-30D
€ 71,75
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206401858370
Ausführung
Kolben-Ø16 mm
Hub40 mm
Teile-Nr.01858370
TypCDUJS16-40D
€ 73,19
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206402035015
Ausführung
Kolben-Ø16 mm
Hub45 mm
Teile-Nr.02035015
TypCDUJS16-45D
€ 74,51
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206400695255
Ausführung
Kolben-Ø20 mm
Hub5 mm
Teile-Nr.00695255
TypCDUJS20-5D
€ 78,56
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400533630
Ausführung
Kolben-Ø20 mm
Hub10 mm
Teile-Nr.00533630
TypCDUJS20-10D
€ 78,56
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 4 Wochen
Art. Nr.: 206400695245
Ausführung
Kolben-Ø20 mm
Hub15 mm
Teile-Nr.00695245
TypCDUJS20-15D
€ 78,56
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695247
Ausführung
Kolben-Ø20 mm
Hub20 mm
Teile-Nr.00695247
TypCDUJS20-20D
€ 81,34
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695249
Ausführung
Kolben-Ø20 mm
Hub25 mm
Teile-Nr.00695249
TypCDUJS20-25D
€ 81,34
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695251
Ausführung
Kolben-Ø20 mm
Hub30 mm
Teile-Nr.00695251
TypCDUJS20-30D
€ 81,34
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400699348
Ausführung
Kolben-Ø20 mm
Hub35 mm
Teile-Nr.00699348
TypCDUJS20-35D
€ 82,75
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400699349
Ausführung
Kolben-Ø20 mm
Hub40 mm
Teile-Nr.00699349
TypCDUJS20-40D
€ 82,75
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400699350
Ausführung
Kolben-Ø20 mm
Hub45 mm
Teile-Nr.00699350
TypCDUJS20-45D
€ 84,09
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
Art. Nr.: 206400695253
Ausführung
Kolben-Ø20 mm
Hub50 mm
Teile-Nr.00695253
TypCDUJS20-50D
€ 84,09
Preis inkl. MwSt.
versandkostenfrei
Lieferzeit 2 - 4 Werktage
