Miniaturzylinder für Direktmontage CDUJS-DM - doppeltwirkend - axiale Montage - elastische Dämpfung - mit Magnet - Kolbenstange mit Außengewinde
Miniaturzylinder für Direktmontage CDUJS-DM - doppeltwirkend - axiale Montage - elastische Dämpfung - mit Magnet - Kolbenstange mit Außengewinde
Einsatzbereich
Der Miniaturzylinder für Direktmontage CDUJS-DM wird in automatisierten Prozessen mit begrenztem Bauraum eingesetzt, etwa in der Elektronikmontage und im Gerätebau.
Er eignet sich besonders für wiederholgenaue Bewegungen bei kleinen Hüben.
Die Kombination aus kompakter Bauweise und präziser Führung gewährleistet hohe Betriebssicherheit.
Beschreibung

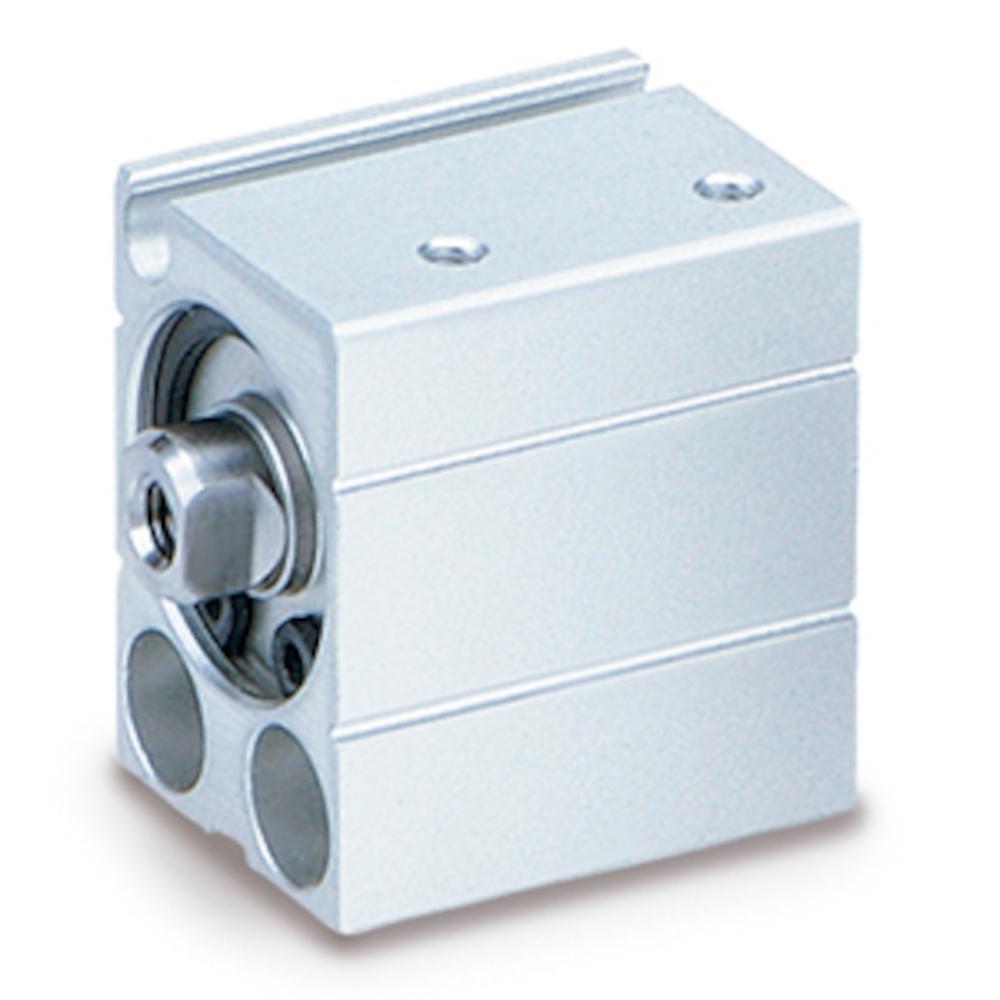

Der Miniaturzylinder für Direktmontage CDUJS-DM ist ein doppeltwirkender Pneumatikantrieb mit integriertem Magnet zur Positionsabfrage.
Das Außengewinde ermöglicht eine einfache Befestigung an bewegten Komponenten.
Die axiale Montage bietet eine direkte Krafteinleitung entlang der Kolbenachse und reduziert den seitlichen Einbauaufwand.
Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
Technische Daten
Material Zylinderrohr - Aluminiumlegierung, harteloxiert
Material Kolben - Aluminiumlegierung, chromatiert
Material Kolbenstange - rostfreier Stahl
Material Abstreifer, Dichtungen - NBR
Funktionsweise - doppeltwirkend
Medium - Druckluft
Schmierung - lebensdauergeschmiert
Dämpfung - elastisch
Montage - axiale Montage mit Durchgangsbohrung
Prüfdruck - 10,5 bar
max. Betriebsdruck - 7 bar
min. Betriebsdruck - 0,7 (Kolben-Ø 12 und 16 mm) / 0,5 bar (Kolben-Ø 20 mm)
Umgebungs- und Medientemperatur - ohne Signalgeber -10 bis 70 °C (kein Gefrieren) / mit Signalgeber -10 bis 60 °C (kein Gefrieren)
Kolbengeschwindigkeit - 50 bis 500 mm/s
Pneumatischer Anschluss - M3 x 0,5 oder M5 x 0,8
Kolbenstangengewinde - Außengewinde M3 x 0,5 bis M8 x 1,25
