Einsatzbereich

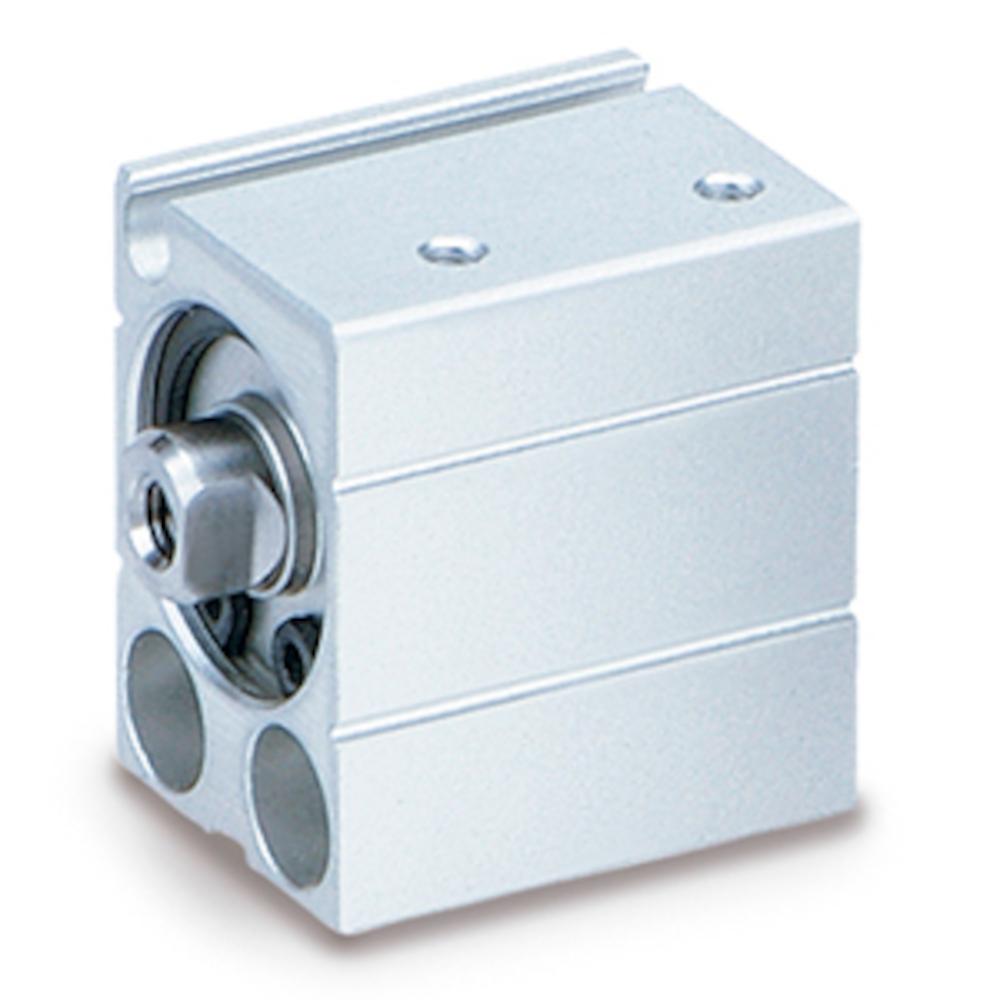

- Der SMC Miniaturzylinder für Direktmontage CDUJS-S eignet sich für kompakte Automatisierungseinheiten, bei denen eine automatische Rückstellung gewünscht ist.
- Er wird in der Elektronikfertigung, im Gerätebau und in der Mikromechanik eingesetzt.
- Der Zylinder bietet eine zuverlässige Lösung für häufige, kurze Hübe bei geringem Platzbedarf.
- Der SMC Miniaturzylinder für Direktmontage CDUJS-S ist ein einfachwirkender Pneumatikantrieb mit integriertem Magnet zur Positionsabfrage.
- Der Zylinder fährt pneumatisch aus und kehrt durch Federkraft in die Ausgangsposition zurück.
- Die Kolbenstange mit Innengewinde ermöglicht eine platzsparende Verbindung bei kompakten Bauformen.
- Die axiale Montage bietet eine direkte Krafteinleitung entlang der Kolbenachse und reduziert den seitlichen Einbauaufwand.
- Ab einem Kolbendurchmesser von 12 mm ist der Zylinder mit elastischer Dämpfung für sanfte Bewegungsenden ausgestattet.
- Material Zylinderrohr - Aluminiumlegierung, harteloxiert
- Material Kolben - Aluminiumlegierung, chromatiert
- Material Kolbenstange - rostfreier Stahl
- Material Abstreifer, Dichtungen - NBR
- Funktionsweise - einfachwirkend, Einfahren per Federkraft
- Medium - Druckluft
- Schmierung - lebensdauergeschmiert
- Dämpfung - elastisch
- Montage - axiale Montage mit Durchgangsbohrung
- Prüfdruck - 10,5 bar
- max. Betriebsdruck - 7 bar
- min. Betriebsdruck - 2,5 bar (Kolben-Ø 12 und 16 mm) / 1,8 bar (Kolben-Ø 20 mm)
- Umgebungs- und Medientemperatur - ohne Signalgeber -10 bis 70 °C (kein Gefrieren) / mit Signalgeber -10 bis 60 °C (kein Gefrieren)
- Kolbengeschwindigkeit - 50 bis 500 mm/s
- Pneumatischer Anschluss - M3 x 0,5 oder M5 x 0,8
- Kolbenstangengewinde - Innengewinde M3 x 0,5 oder M5 x 0,8
- Kolben-Ø - 12 bis 20 mm
- Hub - 5 oder 10 mm
- Breite - 17 bis 25 mm
- Höhe - 26,5 bis 36 mm
- Länge - 29,5 bis 33 mm
- Gewicht - 29 bis 64 g
- Preis per Stück
