Art. Nr.:
351100499312
Ausführung
| Ausgang | NPN |
| Anzeigeeinheit | Mit Funktion zum Umschalten der Anzeigeeinheit |
| Montageset | Montageset für die Druckregler der Serie AR/AW |
| Teile-Nr. | 00499312 |
| Typ | ISE35-N-25-A |
Einsatzbereich

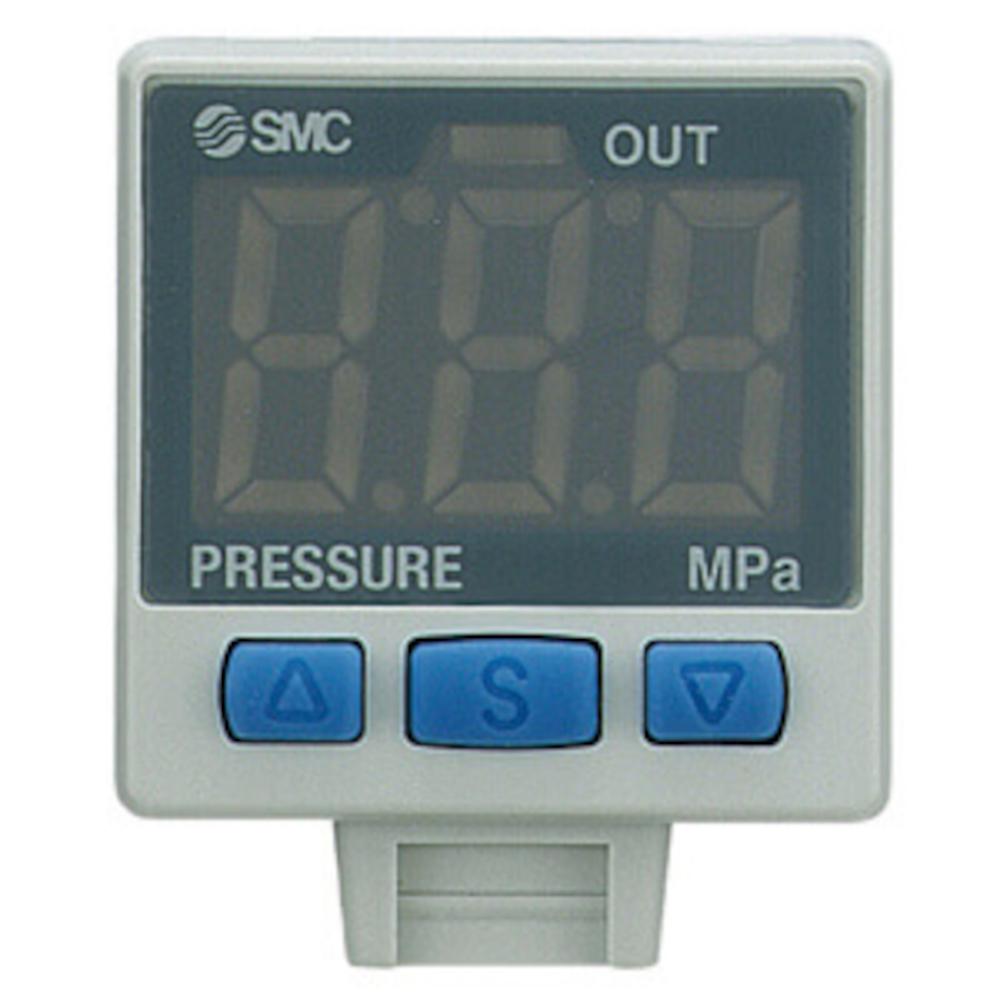

- Der digitale Drucksensor ISE35 von SMC wird in pneumatischen Systemen zur Überwachung von Druckluft sowie nicht korrodierenden und nicht entzündlichen Gasen eingesetzt.
- Er eignet sich für Druckregler, Filter-Regler, Mikrofilter-Regler und weitere Wartungseinheiten in der Industrie.
- Der Drucksensor dient zur Drucküberwachung und Schaltpunktkontrolle in Druckluftaufbereitungs- und Regelanlagen.
- Er wird in Automatisierungs- und Fertigungsanwendungen zur zuverlässigen Prozessüberwachung verwendet.
- Der digitale SMC Drucksensor ISE35 ist für die Integration in Regler ausgelegt und verfügt über einen NPN- oder PNP-Schaltausgang.
- Die 2-farbige Anzeige ermöglicht eine gut erkennbare Darstellung der Druckwerte und Schaltzustände.
- Der eingestellte Schaltpunkt wird direkt vom Schalter übernommen.
- Der Drucksensor bietet eine einstellbare Hysterese sowie einen Kurzschlussschutz für einen sicheren Betrieb.
- Verwendbare Medien - Druckluft, nicht korrodierendes Gas, nicht entzündliches Gas
- Nenndruckbereich - 0 bis 1 MPa
- Betriebsdruckbereich - -0,1 bis 1 MPa
- Prüfdruck - 1,5 MPa
- Kleinste Anzeige-/Einstelleinheit - 0,01 MPa
- Versorgungsspannung - 12 bis 24V DC ±10 %, Restwelligkeit (p-p) max. 10 %
- Stromaufnahme - max. 55 mA (ohne Last)
- Schutz - Verpolungsschutz
- Ausgangstyp - NPN oder PNP offener Kollektor 1 Ausgang
- Max. Laststrom - 80 mA
- Max. Spannung - 30 V (mit NPN-Ausgang)
- Restspannung - max. 1 V (bei einem Arbeitsstrom von 80 mA)
- Ansprechzeit - 1 s (0,25; 0,5; 2; 3 s wählbar)
- Schutz - Kurzschlussschutz
- Wiederholgenauigkeit - ±1 % vom Endwert
- Hysterese-Modus - Variabel ab 0
- Fensterkomparator - Variabel ab 0
- Anzeigeeinheit - 3-stellige, 7-Segment-Anzeige, 2-farbig (rot/grün). Der am Display eingestellte Schaltpunkt wird direkt vom Schalter übernommen.
- Anzeigegenauigkeit - ±2 % vom Endwert ± 1-stellig (bei 25 °C ±3 °C Umgebungstemperatur)
- Betriebsanzeige - Leuchtet grün, wenn Ausgang auf EIN steht
- Schutzart - IP40
- Betriebstemperaturbereich - -5 bis 50 °C (keine Kondensation, kein Gefrieren)
- Normen - CE, UL/CSA (E216656) RoHS
- Breite - 27,8 mm
- Höhe - 27,8 mm
- Tiefe - 26,7 mm
- Gewicht - ca. 14 g
