Einsatzbereich
- Der elektronische Schalter D-M9P von SMC wird zur Positionsabfrage an pneumatischen Zylindern und Greifern eingesetzt.
- Er dient der Erfassung von Kolbenpositionen in automatisierten Anlagen.
- Der Schalter eignet sich für Anwendungen in der Automatisierungs-, Handhabungs- und Montagetechnik.
- Er wird zur Signalübertragung an Steuerungen und SPS-Systeme verwendet.
- Der Signalgeber kommt überall dort zum Einsatz, wo magnetische Kolbenstellungen zuverlässig überwacht werden müssen.

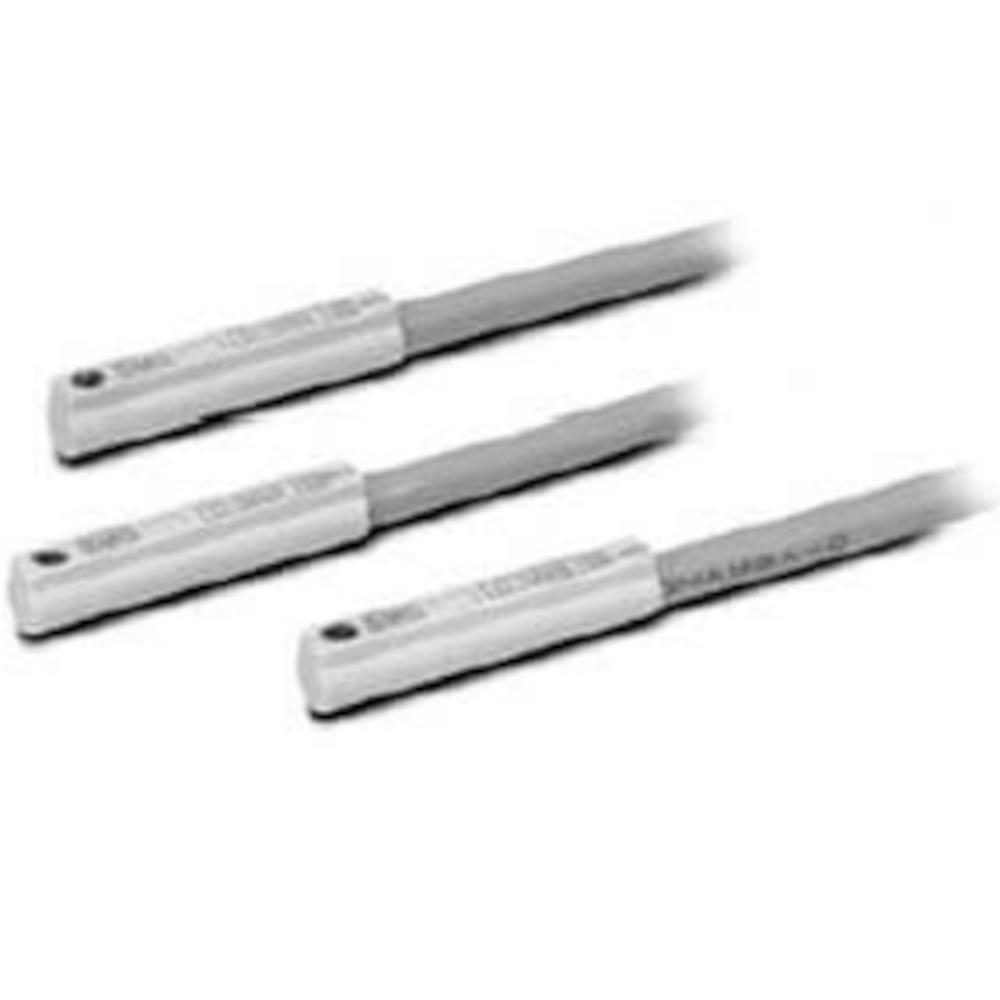

- Der elektronische Schalter SMC D-M9P ist ein elektronischer Signalgeber zur Direktmontage mit axialem Kabelabgang.
- Er verfügt über ein eingegossenes Anschlusskabel und eine gut sichtbare Betriebsanzeige.
- Das Anschlusskabel ist nach UL-Standard ausgeführt und gegenüber konventionellen SMC-Modellen flexibler.
- Der Schalter ist bleifrei ausgeführt und für den Einsatz mit SPS geeignet.
- Die kompakte Bauform ermöglicht eine einfache Integration in pneumatische Systeme.
- Elektrischer Kabeleingang - eingegossenes Kabel, axial
- Anschlussart - 3-Draht
- Ausgangsart - PNP
- Anwendung - IC-Steuerung, Relais, SPS
- Versorgungsspannung - 5, 12, 24 V DC (4,5 bis 28 V)
- Stromaufnahme - max. 10 mA
- Arbeitsstrom - max. 40 mA
- Interner Spannungsabfall - max. 0,8 V
- Kriechstrom - max. 100 μA bei 24 V DC
- Betriebsanzeige - EIN = rote LED
- Durchmesser Signalgeber - 4 mm
- Durchmesser Kabel - 2,7 mm
- Länge Signalgeber - 22 mm
- Kabellänge - 0,5 bis 5 m
- Gewicht - 8 bis 68 g
